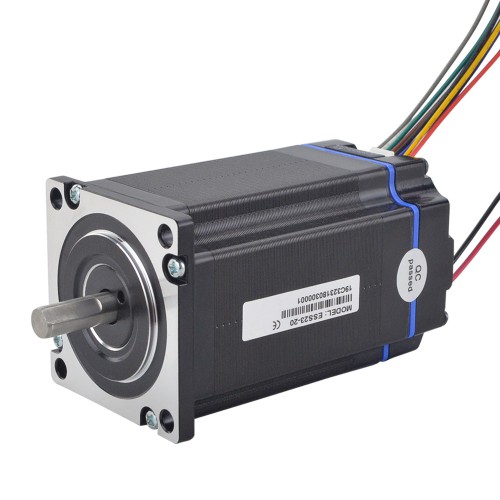

Nema 23 Integrierter Closed Loop Schrittmotor ESS23-20 2,2Nm 24-50VDC 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€118,57
Nema 23 Integrierter Closed Loop Schrittmotor ESS23-20 2,2Nm 24-50VDC 1000CPR
Dieser integrierte Closed-Loop-Schrittmotor vom Typ ESS23-20 hat ein Haltemoment von 2,2 Nm und eine Eingangsspannung von 24 bis 50 VDC. Die Abmessungen betragen 57 x 57 mm bei einer Motorlänge von 80 mm. Der Motor ist mit einem Inkrementalgeber mit 1000 CPR Auflösung ausgestattet. Der Wellendurchmesser beträgt 8 mm, die D-Flachwelle ist 15 mm lang, die Gesamtlänge der Welle beträgt 21 mm.
Elektrische Spezifikation:
- Herstellerteilenummer: ESS23-20
- Haltemoment: 2,2Nm
- Eingangsspannung: 24 - 50VDC
- Ausgangsspitzenstrom: 1,8 - 4,0A
- Logikeingangsstrom:10mA
- Logikeingangsspannung:5V
- Encoder-Typ: Inkrementalgeber
- Encoder-Ausgangstyp: Differenziell
- Encoder-Auflösung: 1000 CPR (Counts per Revolution)
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: > 100MΩ
- Isolationsfestigkeit: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ8mm
- Länge der D-Flachwelle: 15mm
- Länge der Welle: 21mm
- Gewicht: 1257g
Anschluss
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiß
|
Grau
|
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 50 VDC |
| Länge (mm) | 80 |
| Ausgangsstrom | 1,8 - 4,0 A |
