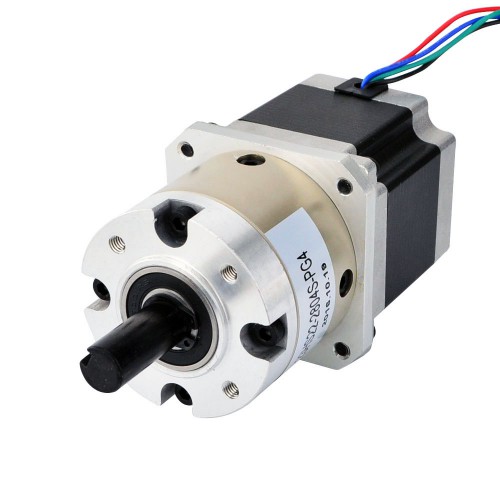

Nema 23 Planetengetriebe Schrittmotor L=56mm 23HS22-2804S-PG4 4:1 Planetengetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€62,01
Nema 23 Planetengetriebe Schrittmotor L=56mm 23HS22-2804S-PG4 4:1 Planetengetriebe
Dieser Nema 23-Schrittmotor mit 56-mm-Gehäuse und 2,8 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 4,25:1.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS22-2804S-PG4
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,42 deg
- Haltemoment ohne Getriebe: 1,25Nm
- Nennstrom/Phase: 2,8A
- Phasenwiderstand: 0,9ohms
- Stromspannung: 2,6V
- Induktivität: 2,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 4,25
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1,5 deg
- Max, zulässiges Drehmoment: 20Nm
- Drehmoment (erlaubt): 30Nm
- Maximale axiale Belastung der Welle: 100N
- Maximale radiale Belastung der Welle: 200N
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 56mm
- Getriebelänge: 43,5mm
- Wellendurchmesser: Φ12mm
- Länge der Welle: 30mm
- Länge der Passfedernut: 20mm
- Nutbreite: 4mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,3kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1,5 |
| Wirkungsgrad | 90% |
| Untersetzung | 4,25:1 |
| Getriebelänge (mm) | 48 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 2000 |
| Max. zulässiges Drehmoment (oz.in) | 2832,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 3000 / 4248,4 |
| Maximale axiale Belastung der Welle (N) | 100 |
| Maximale radiale Belastung der Welle (N) | 200 |
| Motorspezifikation | |
| Induktivität (mH) | 2,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 12 |
| Länge der Welle (mm) | 30 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 125 |
| Haltemoment ohne Getriebe (oz.in) | 177 |
| Motorlänge (mm) | 56 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | Passfeder |
| Physikalische Spezifikation | |
| Gewicht (g) | 1200 |
