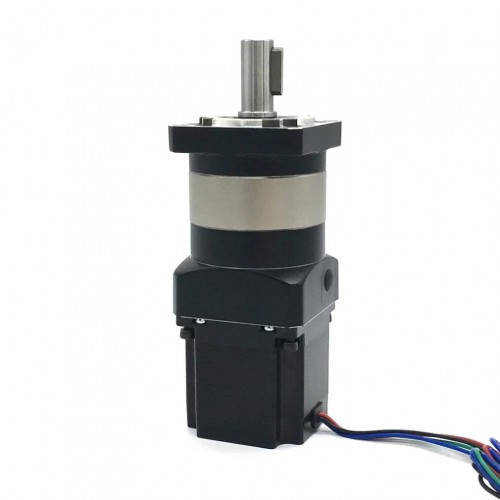

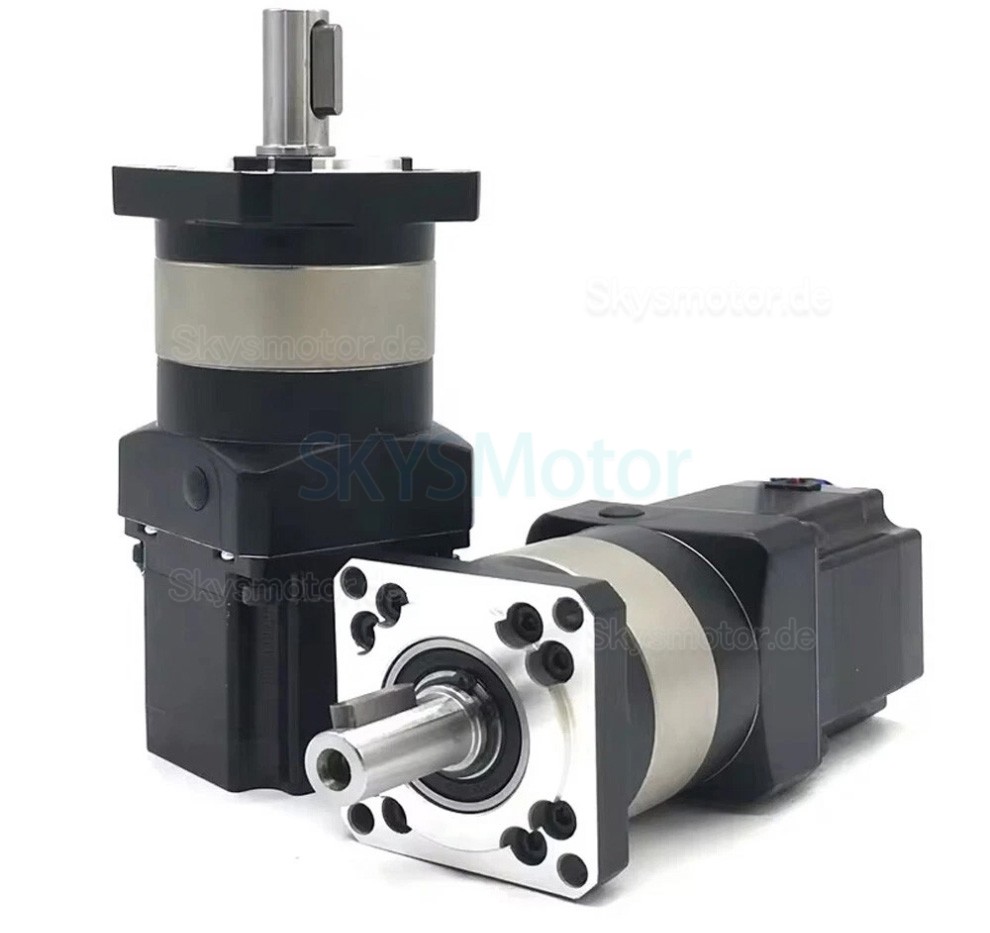

Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe
- Handbücher und Dokumentation:
Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe

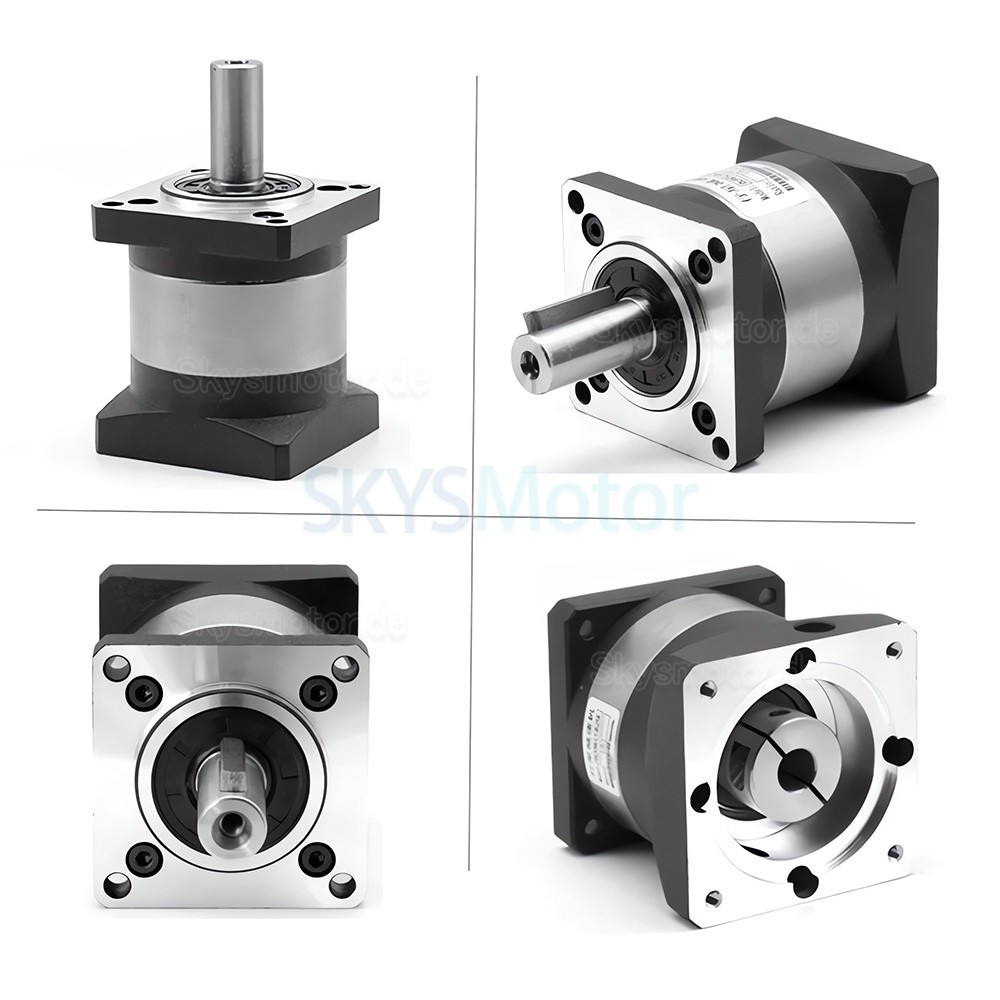

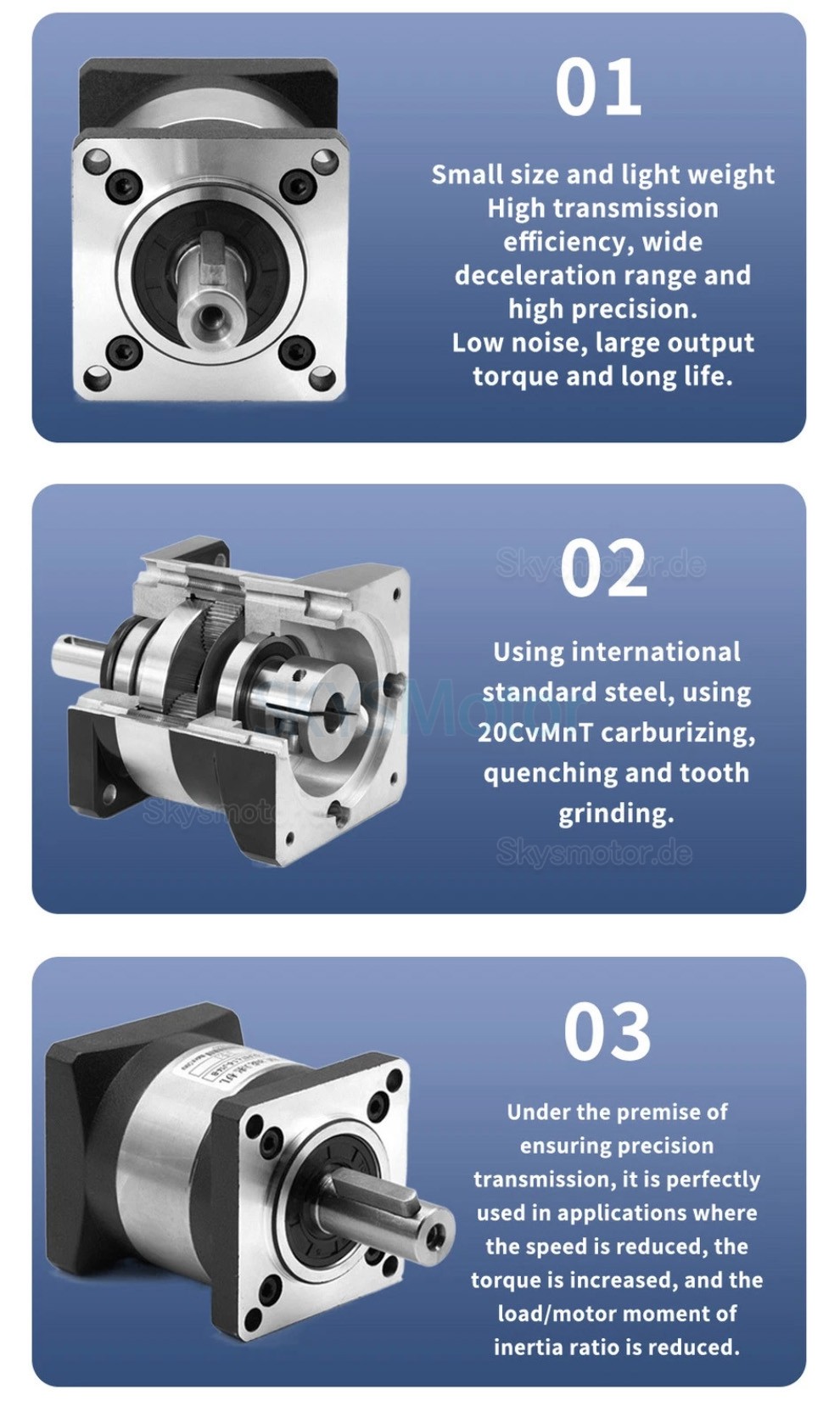

Spezifikationen (Planetengetriebe):
Übersetzungsverhältnisse:
1-Phase (L1): 4:1, 5:1, 7:1, 10:1
2-Phase (L2): 16:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Gegenreaktion (Spiel):
L1: ≤20 Bogenminuten
L2: ≤40 Bogenminuten
Nenndrehmoment:
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1, 20:1, 40:1)
33 Nm (25:1, 35:1, 50:1)
Wirkungsgrad und Abmessungen:
Volllastwirkungsgrad: L1 ≥95%, L2 ≥90%

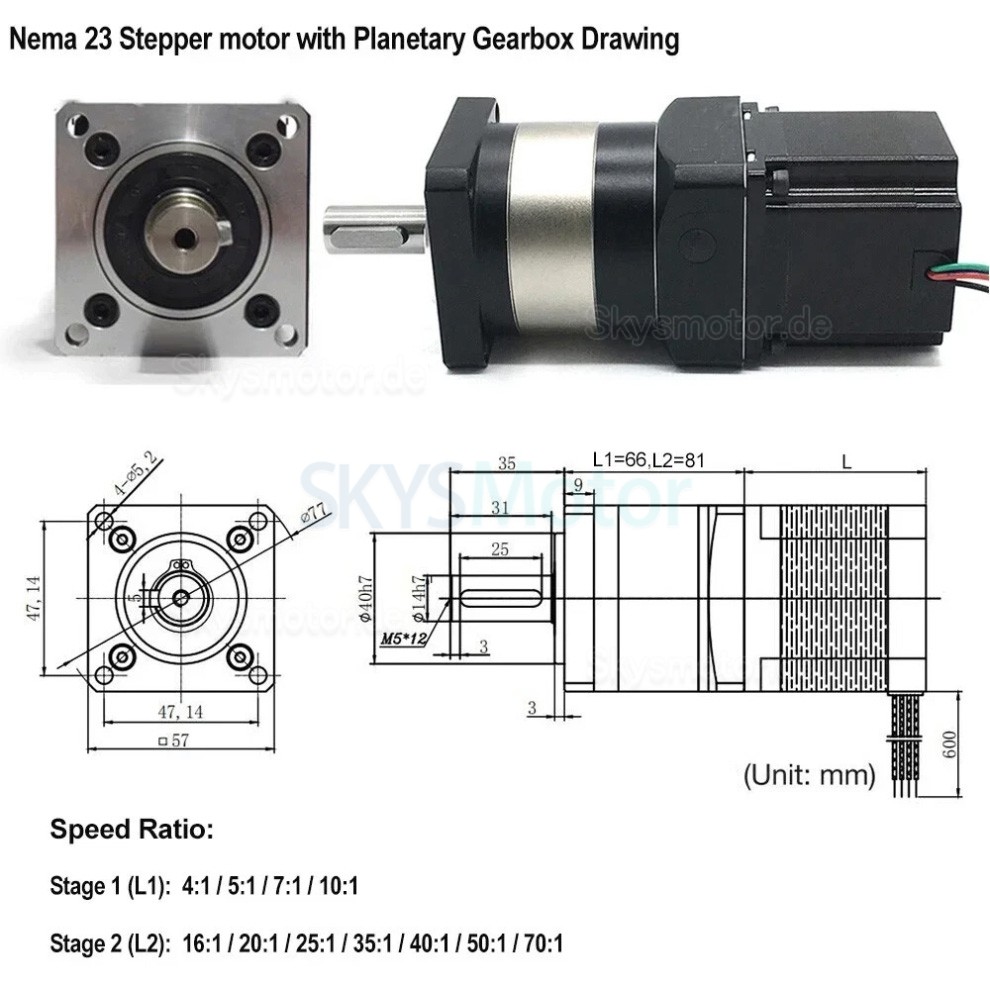

Gehäuselänge: L1 = 66 mm, L2 = 81 mm
Belastbarkeit und Drehzahl:
Maximale Radialkraft: 320 N
Maximale Axialkraft: 240 N
Maximale Eingangsdrehzahl: 4000 U/min
Nenneingangsdrehzahl: 3000 U/min
Anschlüsse:
Ausgangswelle: 14 mm

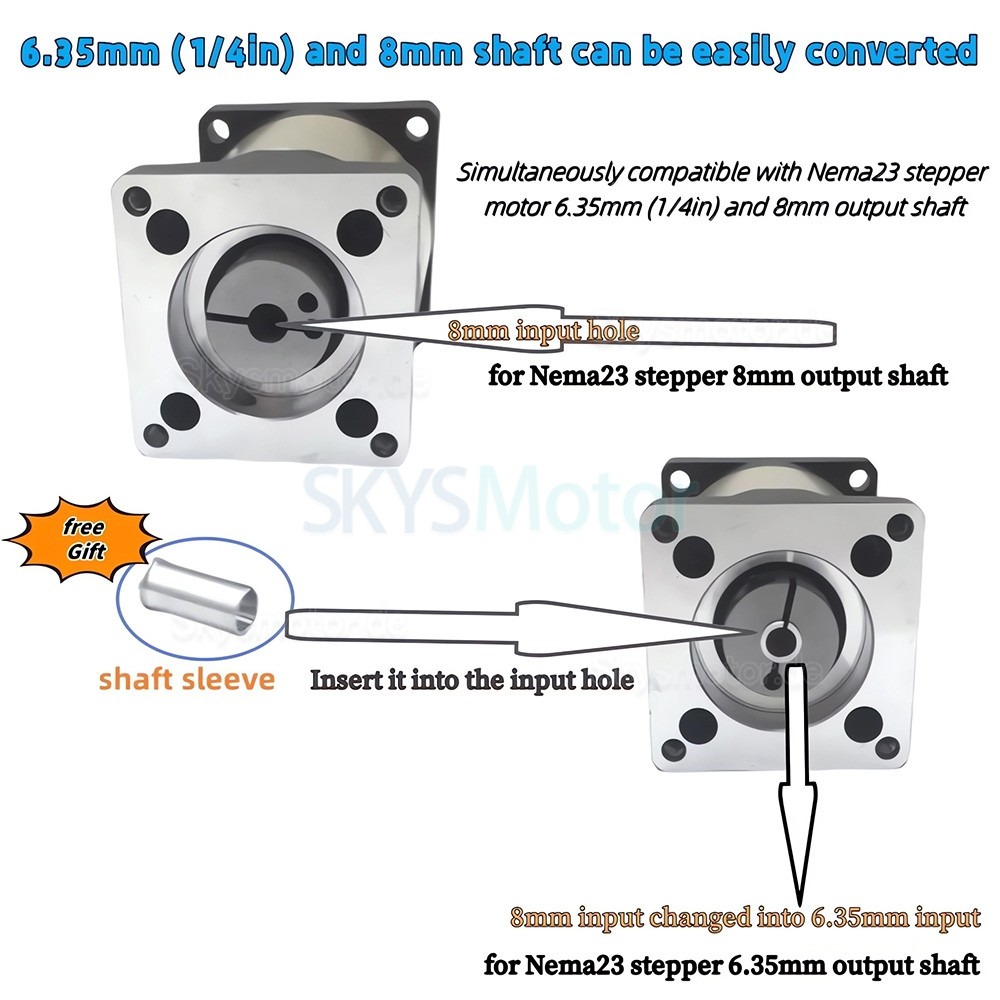

Adapterbuchse (mitgeliefert): 8 mm auf 6,35 mm (für Geräte mit 6,35 mm Eingangsbohrung)
Paketinhalt:
1 × Planetengetriebe
1 × Passfeder
4 × Montageschrauben
1 × Adapterbuchse (8 mm auf 6,35 mm)

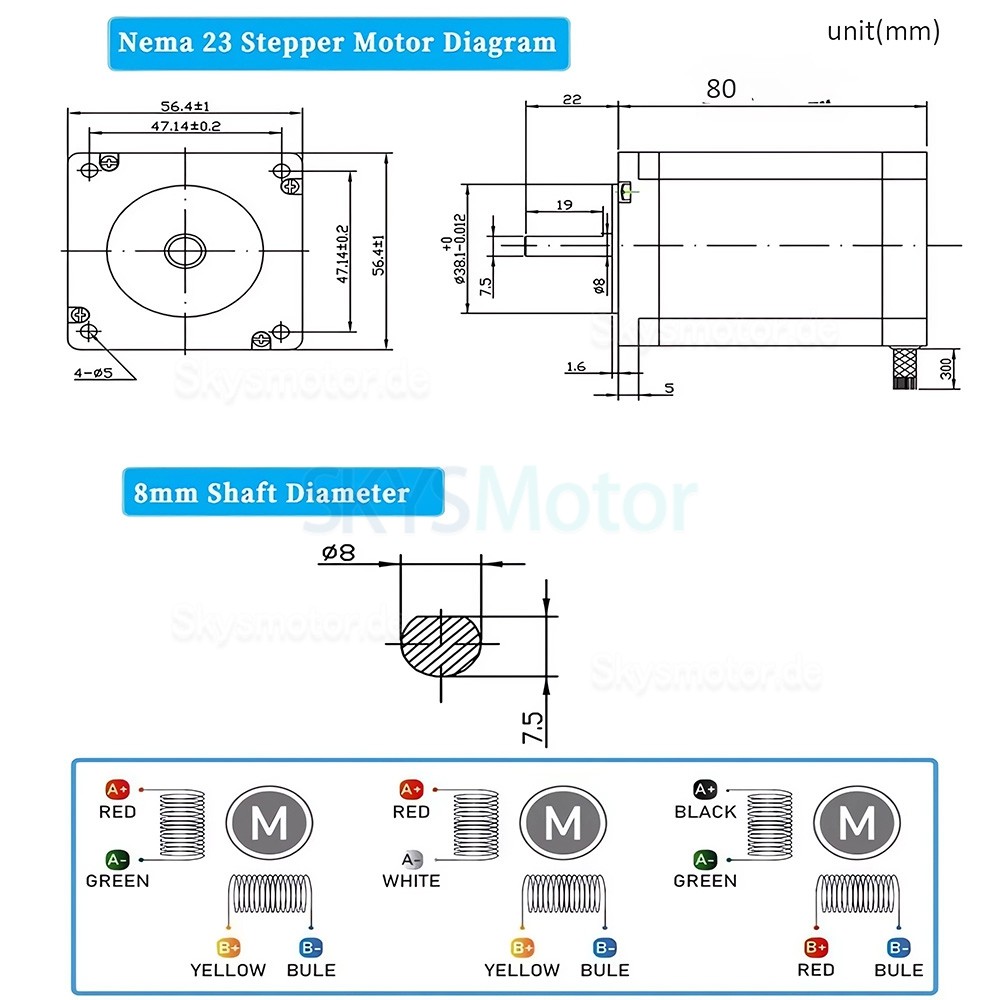

NEMA 23 Schrittmotor Spezifikationen:
Modell: 57HS5630A4D
Flanschmaß: 57 mm (NEMA 23)
Gehäuselänge: 56 mm
Haltemoment: 1,2 Nm
Strom pro Phase: 3 A
Wellendurchmesser: 8 mm
Phasen: 2 Phasen, 4 Leitungen
Schrittwinkel: 1,8°
Anschlussleitung: 1 Meter
Empfohlene Treiberkonfiguration: TB6600 oder DM556
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+57HS5630A4D mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
| Getriebespezifikation | |
|---|---|
| Abtriebswellendurchmesser (mm) | 14 |
| Wirkungsgrad | 95% / 90% |
| Getriebeart | Planetengetriebe |
| Untersetzung | 100:1 / 50:1 / 40:1 / 25:1 / 20:1 / 10:1 / 5:1 / 4:1 |
| Eingangswellendurchmesser (mm) | 6.35 / 8 |
| Getriebelänge (mm) | 66 / 81 |
| Maximale axiale Belastung der Welle (N) | 240 |
| Maximale radiale Belastung der Welle (N) | 320 |
| Verdrehspiel (max., °) | 1/3 / 2/3 |
| Physikalische Spezifikation | |
| Gewicht (g) | 1500 |
| Motorspezifikation | |
| Leitungslänge (mm) | 1000 |
| Motorlänge (mm) | 56 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Nennstrom (A) | 3 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.8 |
