Oukeda NEMA 34 Getriebe Schrittmotor OK86BLS105-430A-SPL5G 48V 3000U/min mit Untersetzung 5:1/10:1/20:1/50:1 Planetengetriebe

Oukeda NEMA 34 Getriebe Schrittmotor OK86BLS105-430A-SPL5G 48V 3000U/min mit Untersetzung 5:1/10:1/20:1/50:1 Planetengetriebe

Dieser 3-Phasen-NEMA-34 Getriebe-Schrittmotor OK86BLS105-430A-SPL5G hat einen Schrittwinkel von 1,8 Grad und ein Nenndrehmoment von 180 N·cm. Der Motor arbeitet mit einer Nennspannung von 48 V und einem Nennstrom von 0,6 A. Das Gehäusemaß beträgt 86 x 86 mm bei einer Länge von 105 mm. Die Welle hat einen Durchmesser von 20 mm und eine Länge von 40 mm. Ausgestattet mit acht Anschlussleitungen, jeweils 500 mm lang. Verfügbar mit Planetengetriebe in den Übersetzungen 5:1, 10:1, 20:1, 50:1.

Stepper Motor Specification:

Herstellerteilenummer:OK86BLS105-430A-SPL5G

Anzahl der Phasen:3

Number of Poles:8

Schrittwinkel: 1,8 Grad

Nennspannung:48V

Nennstrom:0,6A

Nenndrehmoment:180Ncm

Phasenwiderstand: 6,5 ohms± 10%

Induktivität: 1,7mH ± 20%(1KHz);

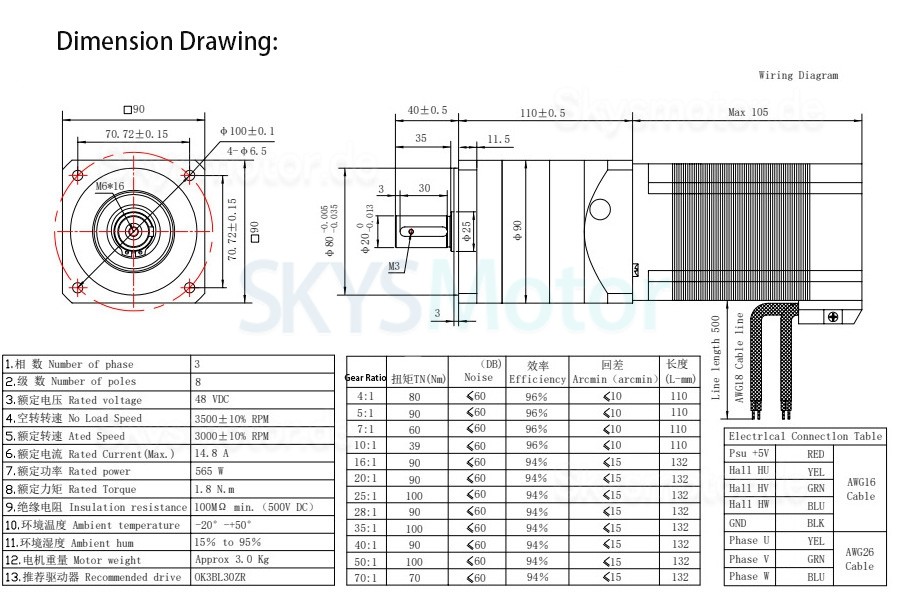

Physikalische Spezifikation:

Bauform: 86 x 86 mm

Motorlänge:105mm

Ausgangswellendurchmesser: Φ20 mm

Ausgangswellenlänge: 40 mm

Anzahl der Leitungen: 8

Leitungslänge: 500 mm

Gewicht:6,5kg (5:1 ,10:1) / 8kg (20:1,50:1)

Getriebe Spezifikationen:

Getriebeart: Planetary Gearbox

Übersetzungsverhältnis: 5:1/10:1/20:1/50:1

Wirkungsgrad: 94%/96%

Verdrehspiel im Leerlauf:<=10 Bogenminuten/ <=15 Bogenminuten

Lärm: <=60dB

Wasserdichtigkeit: IP54

Gearbox Physical Specifications:

Bauform: 90 x 90 mm

Getriebelänge: 110 mm

Abtriebswellentyp: Passfedernut

Ausgangswellendurchmesser: Φ20 mm

Ausgangswellenlänge: 40 mm;
