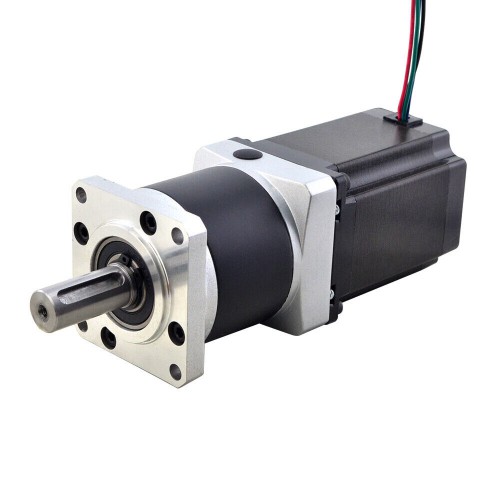

Nema 23 Planetengetriebe Schrittmotor mit 10:1/20:1/50:1 Planetengetriebe Ausgangswelle Φ14mm

Nema 23 Planetengetriebe Schrittmotor mit 10:1/20:1/50:1 Planetengetriebe Ausgangswelle Φ14mm

Übersetzungsverhältnis 10:1

Elektrische Spezifikation

Herstellerteilenummer: 23HS30-2904S-MG10

Motortyp: Bipolar Schrittmotor

Haltemoment ohne Getriebe: 1,89Nm

Nennstrom/Phase: 3,0A

Phasenwiderstand: 1,13ohms

Induktivität: 4,8mH±20%(1KHz)

Getriebe Spezifikationen

Getriebeart: Hochpräzises Planetengetriebe

Übersetzungsverhältnis: 10:1

Wirkungsgrad: 90%

Verdrehspiel im Leerlauf:<=30deg

Max, zulässiges Drehmoment: 15Nm

Lärm: <=60dB

Wasserdichtigkeit: IP54

Lebensdauer: 20000 Stunden

Physikalische Spezifikation

Bauform: 57 x 57mm

Motorlänge: 76,5mm

Getriebelänge: 55,5mm

Abtriebswellentyp: Passfedernut

Ausgangswellendurchmesser: Φ14mm

Ausgangswellenlänge: 34mm

Übersetzungsverhältnis 20:1

Elektrische Spezifikation

Herstellerteilenummer: 23HS30-2904S-MG20

Motortyp: Bipolar Schrittmotor

Haltemoment ohne Getriebe: 1,89Nm

Nennstrom/Phase: 2,9A

Phasenwiderstand: 1,13ohms

Induktivität: 4,8mH±20%(1KHz)

Getriebe Spezifikationen

Getriebeart: Hochpräzises Planetengetriebe

Übersetzungsverhältnis: 20:1

Wirkungsgrad: 90%

Verdrehspiel im Leerlauf:<=50Bogenminuten

Max, zulässiges Drehmoment: 25Nm

Lärm: <=60dB

Wasserdichtigkeit: IP54

Lebensdauer: 20000 Stunden

Physikalische Spezifikation

Bauform: 57 x 57mm

Motorlänge: 76,5mm

Getriebelänge: 68mm

Abtriebswellentyp: Passfedernut

Ausgangswellendurchmesser: Φ14mm

Ausgangswellenlänge: 34mm

Übersetzungsverhältnis 50:1

Elektrische Spezifikation

Herstellerteilenummer: 23HS30-2904S-MG50

Motortyp: Bipolar Schrittmotor

Haltemoment ohne Getriebe: 1,89Nm

Nennstrom/Phase: 2,9A

Phasenwiderstand: 1,13ohms

Induktivität: 4,8mH±20%(1KHz)

Getriebe Spezifikationen

Getriebeart: Hochpräzises Planetengetriebe

Übersetzungsverhältnis: 50:1

Wirkungsgrad: 90%

Verdrehspiel im Leerlauf:<=50Bogenminuten

Max, zulässiges Drehmoment: 20Nm

Lärm: <=60dB

Wasserdichtigkeit: IP54

Lebensdauer: 20000 Stunden

Physikalische Spezifikation

Bauform: 57 x 57mm

Motorlänge: 76,5mm

Getriebelänge: 68mm

Abtriebswellentyp: Passfedernut

Ausgangswellendurchmesser: Φ14mm

Ausgangswellenlänge: 34mm

Anschluss
