Nema 23 External Linearantribe Schrittmotor 23LS26-2504A-150N Linearhub 1,5875mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€127,05
Nema 23 External Linearantribe Schrittmotor 23LS26-2504A-150N Linearhub 1,5875mm Hublänge 150mm

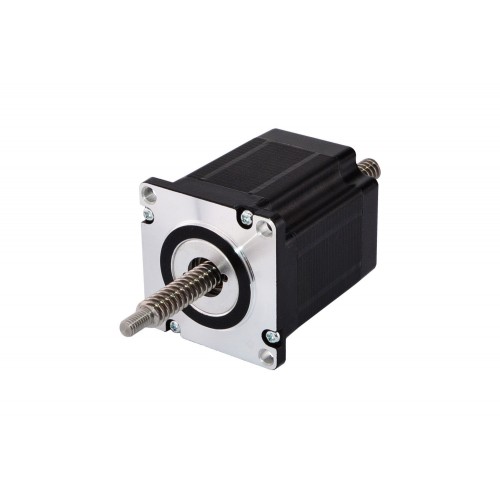

Dieses Modell entspricht weitgehend dem Linearantrieb der Haydon Kerk Serie 57000 in Größe 23 mit Doppelstapel und nicht eingefangener Bauweise. Der Motor ist ein Nema 23 Schrittmotor mit einer Gehäuselänge von 66 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 2,5 A. Er arbeitet mit einer Trapezgewindespindel mit einem Durchmesser von 9,53 mm und einer Länge von 150 mm. Der lineare Vorschub beträgt 1,5875 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS26-2504A-150N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 750N (300pps)
- Nennstrom/Phase: 2,5A
- Phasenwiderstand: 2ohms
- Stromspannung: 5V
- Induktivität: 7,6mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 66mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ9,53mm
- Linearhub pro Schritt: 0,0079375mm
- Linearhub pro Umdrehung: 1,5875mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 958g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,2 |
| Minimaler Schub (N) | 750 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 2,1 |
| Nennstrom (A) | 2,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 66 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 9,53 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 1,5875 |
| Linearhub pro Schritt (mm) | 0,0079375 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
