Nema 11 External Trapezspindel Linear Schrittmotor 11LS13-0754E-100B Linearhub 2mm 8,0Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€34,65
Nema 11 External Trapezspindel Linear Schrittmotor 11LS13-0754E-100B Linearhub 2mm 8,0Ncm

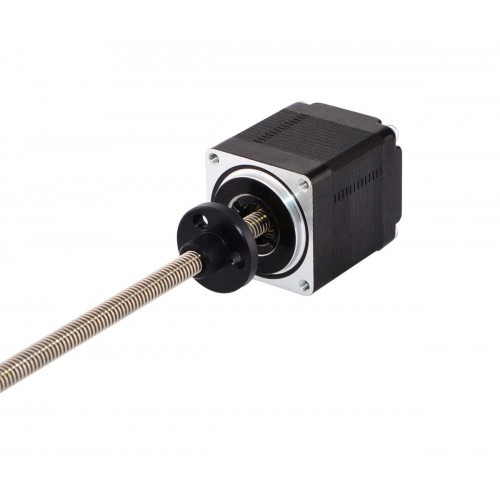

This model is economy linear stepper motor which named Nema 11 external linear actuator, the motor part is 34mm 1.8 degree 0.75A Nema 11 stepper motor. It was integrated with 100mm Tr5x2 threaded rod and a POM screw nut move along the threaded rod.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS13-0754E-100B
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,0Ncm
- Nennstrom/Phase: 0,75A
- Phasenwiderstand: 3,2ohms
- Stromspannung: 2,4V
- Induktivität: 2,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 34mm
- Hublänge: 100mm
- Spindeldurchmesser: Φ5mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 150g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11,3 |
| Induktivität (mH) | 2 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 5 |
| Hublänge (mm) | 100 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 304 |
