Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 1,9Nm 1-DM542T-23HS30, 1 Achsen CNC Kit
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€50,48
Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 1,9Nm 1-DM542T-23HS30, 1 Achsen CNC Kit

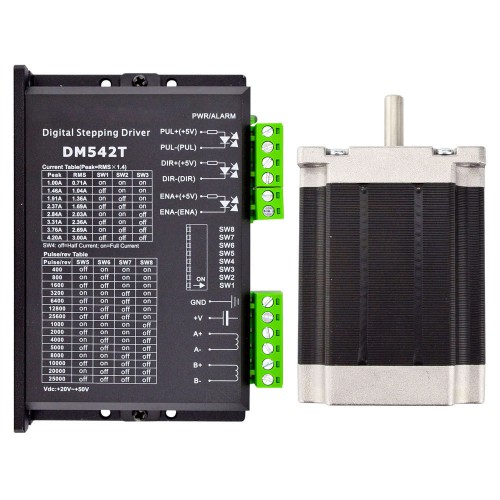

Dieses CNC-Kit enthält:
- 1 x Digitaler Schrittmotorantrieb 1,0–4,2 A, 20–50 VDC für Schrittmotor Nema 17, 23, 24
- 1 x Nema 23 Bipolar 1,8 Grad 1,9 Nm 2,8 A 3,2 V 57 x 57 x 76 mm 4 Drähte
Motorspezifikation
- Herstellerteilenummer: 23HS30-2804S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,9Nm
- Nennstrom/Phase: 2,8A
- Stromspannung: 3,2V
- Phasenwiderstand: 1,13ohms
- Induktivität: 5,4mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 76mm
- Wellendurchmesser: Φ6.35mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Eingangsspannung 20-50VDC
- Anti-Resonanz sorgt für optimales Drehmoment und verhindert Instabilitäten im mittleren Drehzahlbereich
- Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
- Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
- 15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
- Sanftanlauf ohne "Sprung" beim Einschalten
- 8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen.
- Automatische Stromabsenkung im Leerlauf
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Unterstützt PUL/DIR-Steuerungsmodus
- Überspannungs- und Überstromschutz
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 76 |
| Haltemoment (Ncm) | 190 |
| Haltemoment (oz.in) | 269 |
| Induktivität (mH) | 5,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 20 - 50 |
| Ausgangsstrom (A) | 1 - 4,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 25600 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 1550 |
