Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 1,26Nm 1-DM442S-23HS22, 1 Achsen CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€40,83
Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 1,26Nm 1-DM442S-23HS22, 1 Achsen CNC Kit

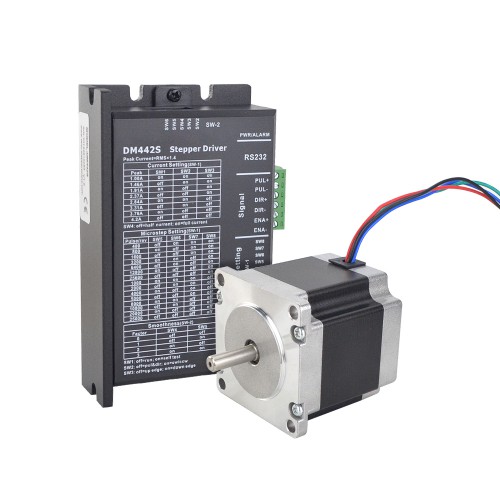

Dieses CNC-Kit enthält:
- 1 x Kleiner digitaler Schrittmotortreiber, RMS-Strom max. 3 A, 24–48 VDC, PUL/DIR und CW/CCW
- 1 x Nema 23 Bipolar 1,8 Grad 1,26 Nm 2,8 A 2,5 V 57 x 57 x 56 mm 4 Drähte
Motorspezifikation
- Herstellerteilenummer: 23HS22-2804S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,26Nm
- Nennstrom/Phase: 2,8A
- Stromspannung: 2,5V
- Phasenwiderstand: 0,9ohms
- Induktivität: 2,5mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Wellendurchmesser: Φ6,35mm
- Länge der Welle: 21mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 700g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Eingangsspannung: DC24V~48V
- Maximale Pulsfrequenz: 200K
- Standard-Kommunikationsrate: 57,6kbps
- Überspannungswert: 60V
- Abmessungen(mm): 115,7x69.3x26,65
- Gewicht: ca. 260g
- Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
- Betriebstemperatur: 0~70℃
- Lagertemperatur: -20℃~+80℃
- Luftfeuchtigkeit: 40~90%RH
- Kühlmethode: Natürliche Kühlung oder erzwungene Luftkühlung
| CNC-Kit-Spezifikation | |
|---|---|
| Open-loop/Closed-loop | Open-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 56 |
| Haltemoment (Ncm) | 126 |
| Haltemoment (oz.in) | 178,4 |
| Induktivität (mH) | 2,5 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Schrittmotortreiber-Spezifikation | |
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 400-25000 |
| Ausgangsstrom (A) | 1 - 4,2 |
| Eingangsspannung (V) | 24-48VDC |
| Physikalische Spezifikation | |
| Gewicht (g) | 1150 |
