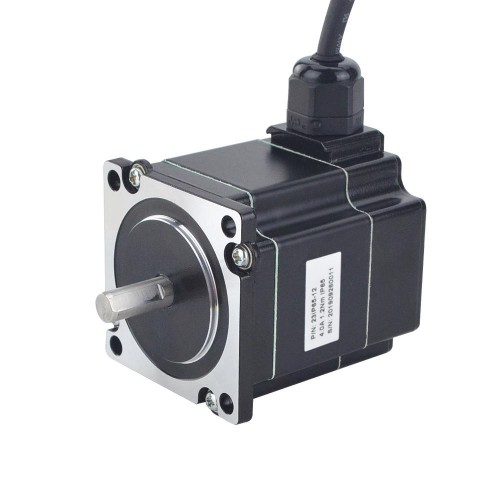

Nema 23 Wasserdichter Schrittmotor 23IP65-12 4,0A 1,2Nm P Serie IP65

Nema 23 Wasserdichter Schrittmotor 23IP65-12 4,0A 1,2Nm P Serie IP65

Dieser wasserdichte Nema 23 Schrittmotor der P Serie (Modell 23IP65-12) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,2 Nm. Er verfügt über zwei Phasen mit einem Nennstrom von 4,0 A pro Phase und einem Phasenwiderstand von 0,47 Ohm. Die Motorabmessungen betragen 57 x 57 mm bei einer Länge von 65 mm. Der Wellendurchmesser liegt bei 8 mm, die Wellenlänge bei 21 mm. Die Schutzart IP65 ermöglicht den Einsatz in Umgebungen mit erhöhter Feuchtigkeit.

Elektrische Spezifikation

• Herstellerteilenummer: 23IP65-12
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 1,2 Nm
• Nennstrom/Phase: 4,0 A
• Phasenwiderstand: 0,47 ohms
• Induktivität: 1,4 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 57 x 57 mm
• Motorlänge: 65 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 1000 mm
• Gewicht: 0,8 kg
