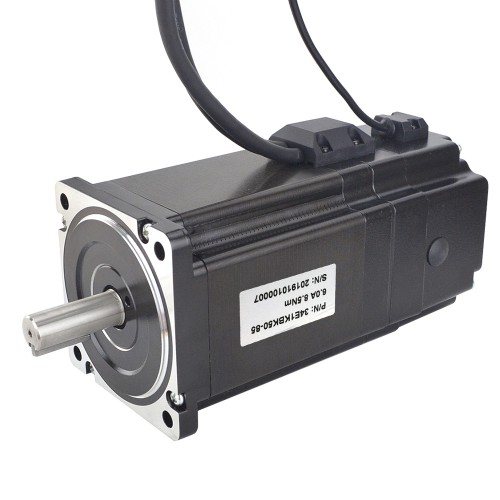

Nema 34 Closed Loop Schrittmotor 34E1KBK50-85 P-Serie 8,5Nm mit Elektromagnetischer Bremse

Nema 34 Closed Loop Schrittmotor 34E1KBK50-85 P-Serie 8,5Nm mit Elektromagnetischer Bremse

Dieser Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34E1KBK50-85) aus der P-Serie ist mit einer elektromagnetischen Bremse ausgestattet. Er besitzt einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,5 Nm. Der Motor arbeitet mit zwei Phasen, einem Nennstrom von 6,0 A pro Phase und einem Phasenwiderstand von 0,54 Ohm. Die Bauform beträgt 86 x 86 mm, die Motorlänge 112,3 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Die Leitungslänge beträgt 270 mm, das Gewicht liegt bei 3,6 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 34E1KBK50-85
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 8,5 Nm
• Nennstrom/Phase: 6,0 A
• Phasenwiderstand: 0,54 ohms
• Induktivität: 5,0 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 86 x 86 mm
• Motorlänge: 112,3 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 37 mm
• Länge der Passfedernut: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 270 mm
• Gewicht: 3,6 kg

Kodiersteuerung(1000 CPR (Counts per Revolution))

• Weiß--GND
• Rot--+5VCC
• Blau--EA-
• Schwarz--EA+
• Grün--EB-
• Gelb--EB+

Bremsanschlüsse

• Rot--24V+
• Rot--24V-
• 5,0Nm

Anschluss
