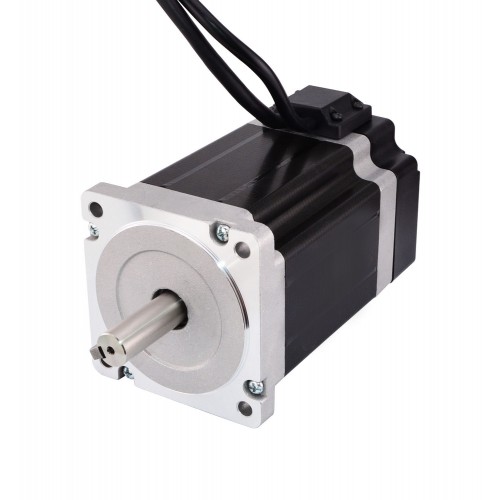

Nema 34 Closed Loop Schrittmotor 34HS38-4204D-E1000 7,0Nm Encoder 1000CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€102,68
Nema 34 Closed Loop Schrittmotor 34HS38-4204D-E1000 7,0Nm Encoder 1000CPR
Motorspezifikation
- Herstellerteilenummer: 34HS38-4204D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 7,07Nm
- Nennstrom/Phase: 4,24A
- Stromspannung: 3,39V
- Phasenwiderstand: 0,8ohms
- Induktivität: 8mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 98mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 98 |
| Haltemoment (Ncm) | 707 |
| Haltemoment (oz.in) | 1001 |
| Induktivität (mH) | 8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,8 |
| Nennstrom (A) | 4,24 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1MHz |
| Encoderspezifikation | |
| Nennspannung (V) | 5V |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 3600 |
