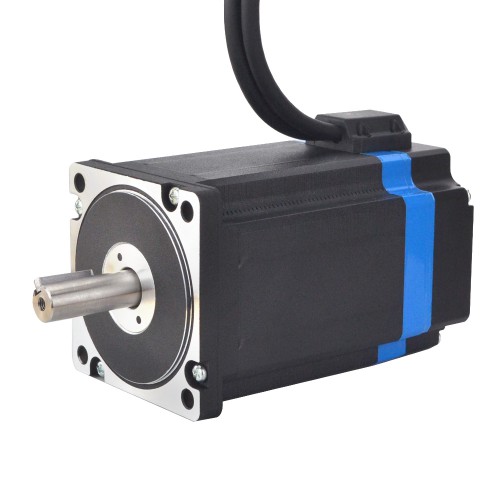

Nema 34 Closed Loop Schrittmotor 34HS46-6004D-E1000 8,25Nm 1000CPR

Nema 34 Closed Loop Schrittmotor 34HS46-6004D-E1000 8,25Nm 1000CPR

Dieser bipolare Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34HS46-6004D-E1000) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 8,25 Nm. Der Motor arbeitet mit 6 A pro Phase, bei einem Phasenwiderstand von 0,4 Ohm. Die Abmessungen betragen 86 x 86 mm, die Welle hat einen Durchmesser von 14 mm, eine Länge von 40 mm und eine Passfedernut von 25 mm. Ein integrierter Encoder mit 1000 CPR liefert Rückmeldesignale über zwei Kanäle bei 5 V Versorgungsspannung. Die Leitungslänge beträgt 300 mm.

Motorspezifikation

• Herstellerteilenummer: 34HS46-6004D-E1000
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Bauform: 86 x 86 mm
• Haltemoment: 8,25 N,m
• Nennstrom/Phase: 6 A
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 40 mm
• Länge der Passfedernut: 25 mm
• Phasenwiderstand: 0,4 ohm
• Induktivität: 4,2 mH ± 20%(1KHz)
• Anzahl der Leitungen: 4
• Leitungslänge: 300 mm

Encoder Spezifikation

• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min
• Schutzart: IP20

Anschluss
