Nema 34 External Linearantribe 34LS31-31243-150E Linearhub 2,54mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€216,24
Nema 34 External Linearantribe 34LS31-31243-150E Linearhub 2,54mm Hublänge 150mm

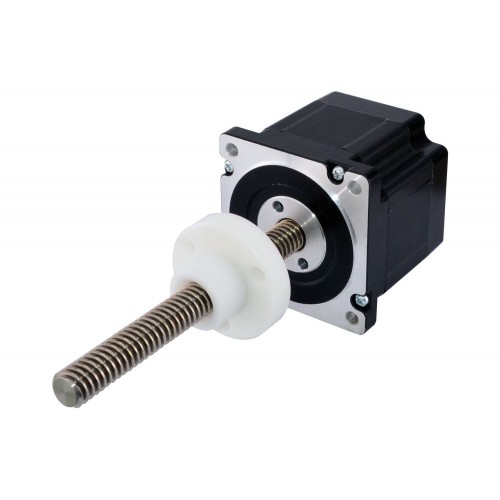

Dieses Modell entspricht weitgehend dem externen Linearantrieb der Haydon Kerk 86000 Serie in Größe 34. Der Motorteil ist ein Nema 34 Schrittmotor mit einer Gehäuselänge von 79 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3,12 A. Er ist mit einer Trapezgewindespindel mit einem Durchmesser von 15,88 mm und einer Länge von 250 mm sowie einer POM-Gewindemutter ausgestattet. Der lineare Vorschub beträgt 2,54 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 34LS31-31243-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 1000N (300pps)
- Nennstrom/Phase: 3,12A
- Phasenwiderstand: 1,6ohms
- Stromspannung: 5V
- Induktivität: 8,8mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 86x 86mm
- Motorlänge: 79mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ15,88mm
- Linearhub pro Schritt: 0,0127mm
- Linearhub pro Umdrehung: 2,54mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 2300g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,8 |
| Minimaler Schub (N) | 1000 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 3,12 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 78,56 |
| Flanschdurchmesser (mm) | 86x86 |
| Spindeldurchmesser (mm) | 15,88 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 2,54 |
| Linearhub pro Schritt (mm) | 0,0127 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
