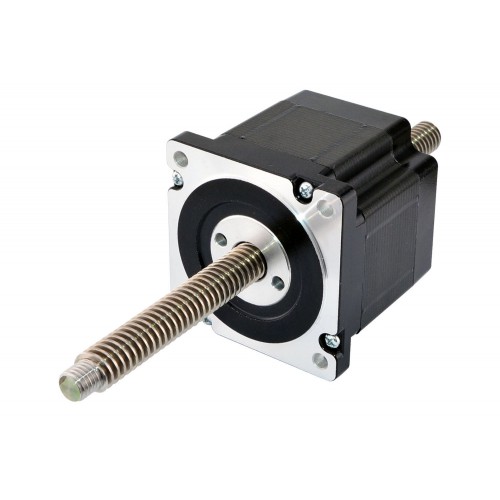

Nema 34 Non Captive Linearantribe 34LS31-3124C-250N Linearhub 6,35mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€256,79
Nema 34 Non Captive Linearantribe 34LS31-3124C-250N Linearhub 6,35mm Hublänge 250mm
Dieses Modell entspricht in weiten Teilen dem nicht geführten Linearantrieb der Haydon Kerk Serie 86000 in Größe 34. Der Motorteil ist ein Nema 34 Schrittmotor mit einer Gehäuselänge von 79 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3,12 A. Er arbeitet mit einer Trapezgewindespindel mit einem Durchmesser von 15,88 mm und einer Länge von 250 mm. Der lineare Vorschub beträgt 6,35 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 34LS31-3124C-250N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 800N (300pps)
- Nennstrom/Phase: 3,12A
- Phasenwiderstand: 1,6ohms
- Stromspannung: 5V
- Induktivität: 8,8mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 86x 86mm
- Motorlänge: 79mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ15,88mm
- Linearhub pro Schritt: 0,03175mm
- Linearhub pro Umdrehung: 6,35mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 2300g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,8 |
| Minimaler Schub (N) | 800 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 3,12 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 78,56 |
| Flanschdurchmesser (mm) | 86x86 |
| Spindeldurchmesser (mm) | 15,88 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 6,35 |
| Linearhub pro Schritt (mm) | 0,03175 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
