Nema 34 Non Captive Linearantribe 34LS31-31243-250N Linearhub 2,54mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 34 Non Captive Linearantribe 34LS31-31243-250N Linearhub 2,54mm Hublänge 250mm

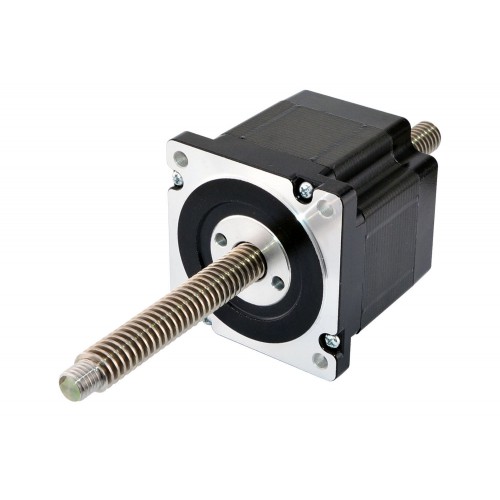

Dieses Modell entspricht in weiten Teilen dem nicht geführten Linearantrieb der Haydon Kerk Serie 86000. Der Motorteil ist ein Nema 34 Schrittmotor mit einer Gehäuselänge von 79 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3,12 A. Er arbeitet mit einer Trapezgewindespindel mit einem Durchmesser von 15,88 mm und einer Länge von 250 mm. Der lineare Hub beträgt 2,54 mm pro Umdrehung.
Elektrische Spezifikation:
Herstellerteilenummer: 34LS31-31243-250N
Motortyp: Non-captive Linearantrieb
Pitch angle: 1,8°
Minimum thrust: 1000N (300pps)
Current/Phase: 3,12A
Widerstand/Phase: 1,6ohms
Stromspannung: 5V
Induktivität: 8,8mH±20%(1KHz);
Physikalische Spezifikation:
Abmessungen: 86x 86mm
Motorlänge: 79mm
Hublänge: 250mm
Spindeldurchmesser: Φ15,88mm
Linearhub pro Schritt: 0,0127mm
Lead: 2,54mm
Number of cables: 4
Kabellänge: 300mm
Gewicht: 2300g
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert/Blanc | Vert |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,8 |
| Minimaler Schub (N) | 1000 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 3,12 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 78,56 |
| Flanschdurchmesser (mm) | 86x86 |
| Spindeldurchmesser (mm) | 15,88 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 2,54 |
| Linearhub pro Schritt (mm) | 0,0127 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
-
