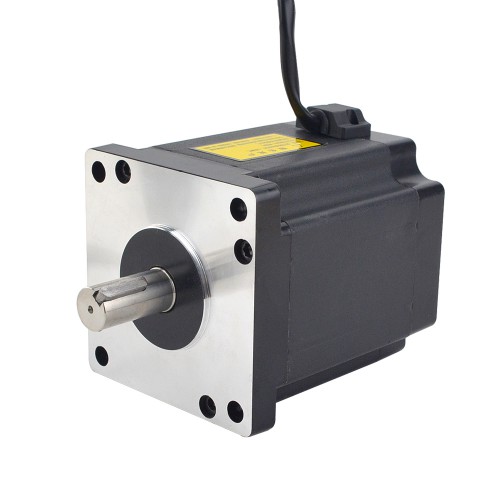

Nema 42 3 Phasen Closed Loop Schrittmotor 42HT51-3003S 13 Nm 3,0A 1,2 Grad
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€122,65
Nema 42 3 Phasen Closed Loop Schrittmotor 42HT51-3003S 13 Nm 3,0A 1,2 Grad
Dieser dreiphasige Closed Loop Schrittmotor mit der Teilenummer 42HT51-3003S verfügt über einen Schrittwinkel von 1,2 Grad und ein Haltemoment von 13 Nm. Die Baugröße beträgt 110 x 110 mm, die Motorlänge 130,5 mm. Die Welle hat einen Durchmesser von 19 mm, ist 42 mm lang und mit einer 25 mm langen Passfedernut ausgestattet. Jede Phase wird mit 3 A bei einem Phasenwiderstand von 4,2 Ohm betrieben. Die Induktivität beträgt 22 mH. Das Gewicht liegt bei 8,3 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 42HT51-3003S
- Anzahl der Phasen: 3
- Schrittwinkel: 1,2 deg
- Haltemoment: 13 Nm
- Nennstrom/Phase: 3 A
- Phasenwiderstand: 4,2 ohms± 10%
- Induktivität: 22 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 110 x 110 mm
- Motorlänge: 130,5 mm
- Wellendurchmesser: Φ19 mm
- Länge der Welle: 42 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 3
- Leitungslänge: 300 mm
- Gewicht: 8,3 kg
Anschluss
|
U
|
V
|
W
|
|
Rot
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841,32 |
| Induktivität (mH) | 22 |
| Phasenwiderstand (ohm) | 4,2 |
| Nennstrom (A) | 3 |
| Schrittwinkel (°) | 1,2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 130,5 |
| Flanschdurchmesser (mm) | 110 x 110 |
| Leitungslänge (mm) | 300 |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 42 |
| Gewicht (g) | 8300 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
