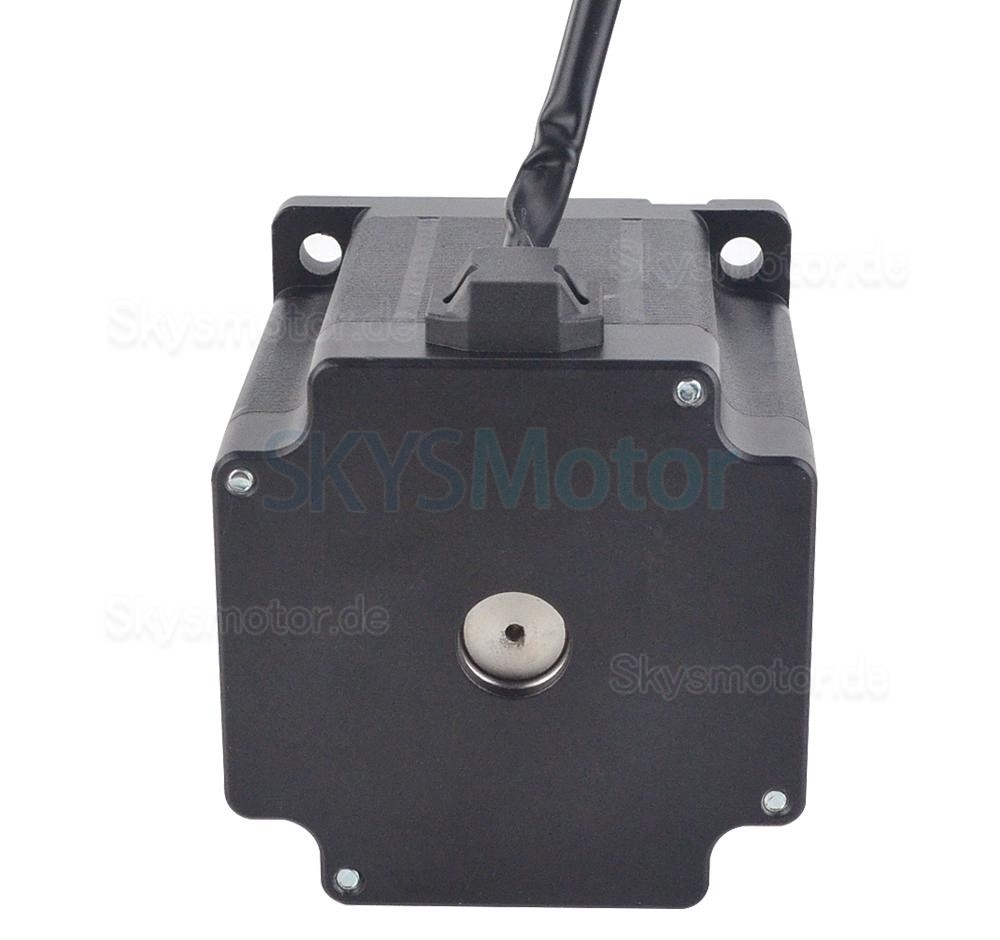

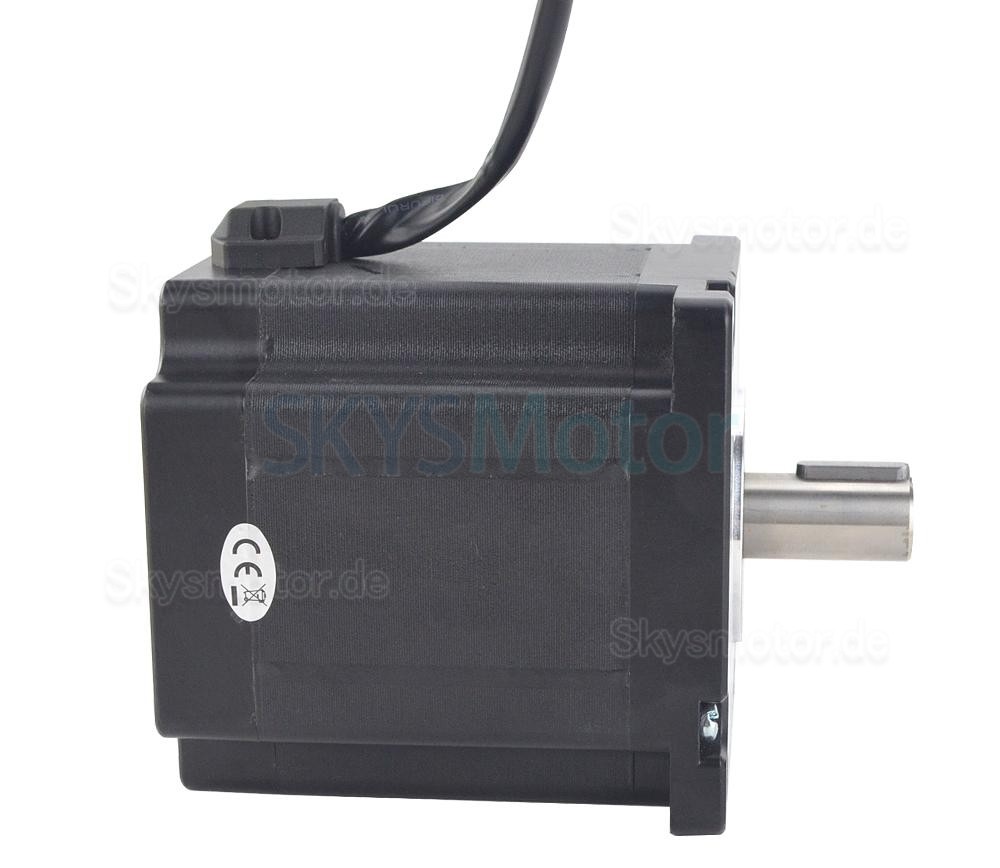

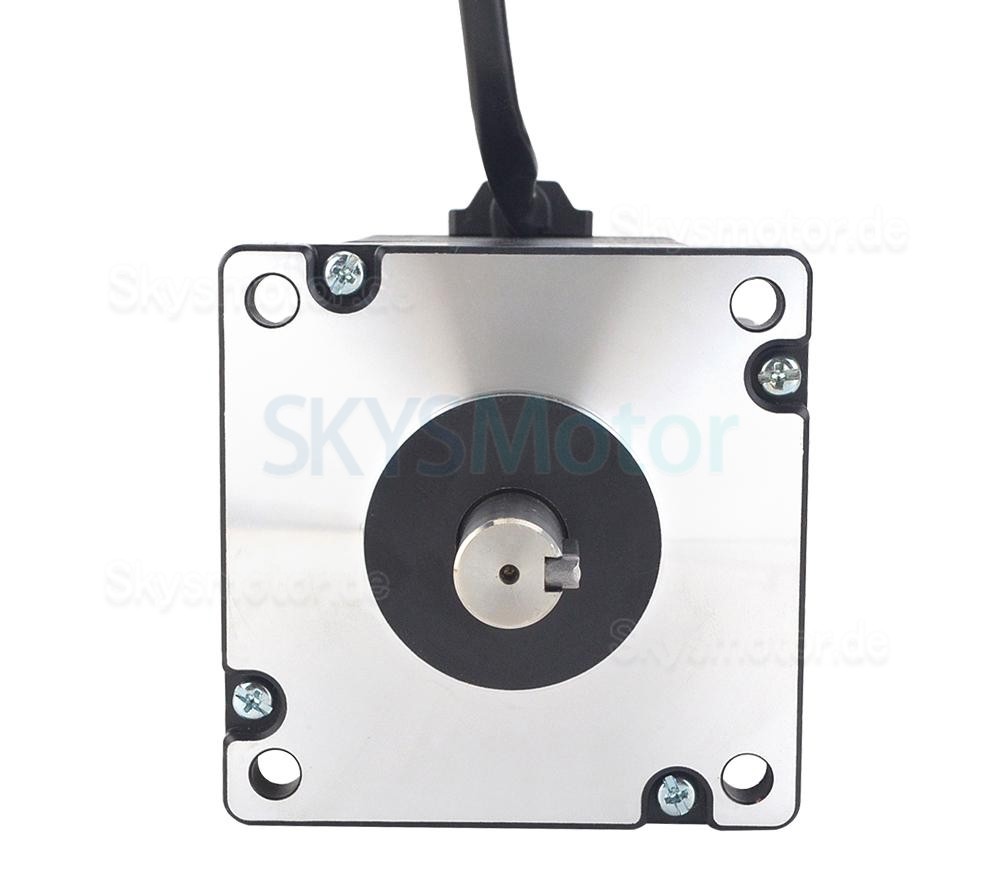

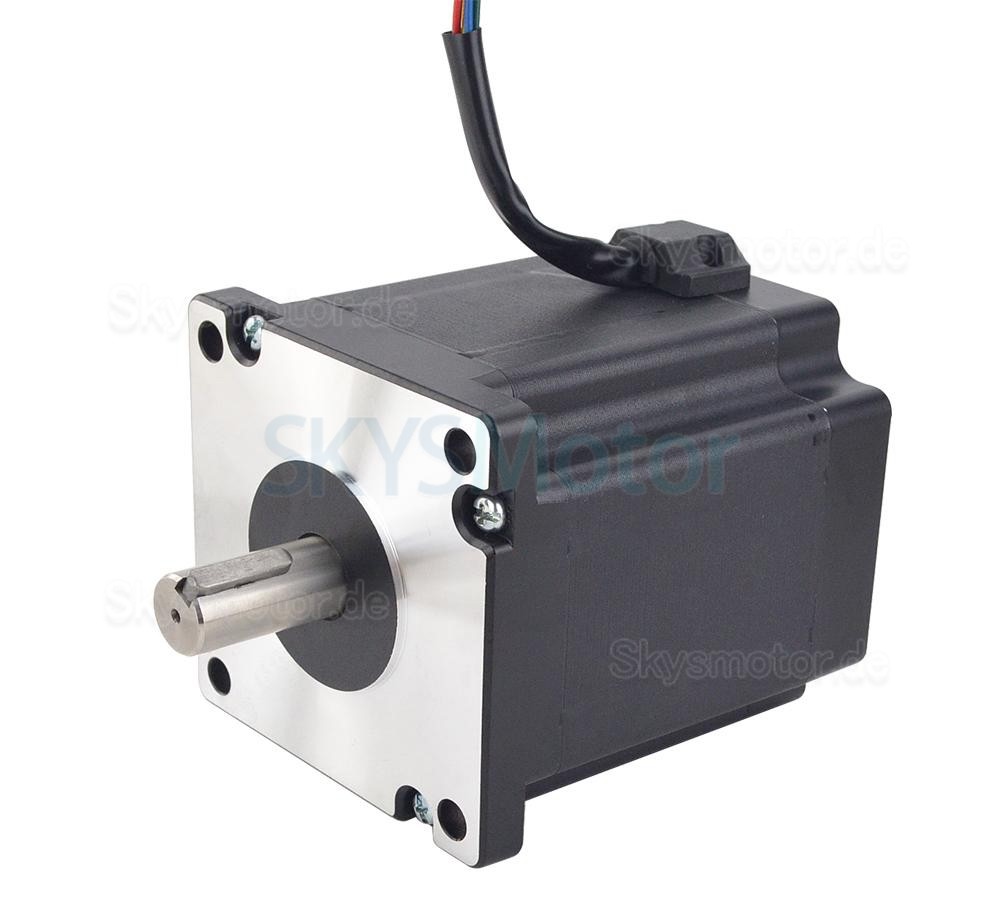

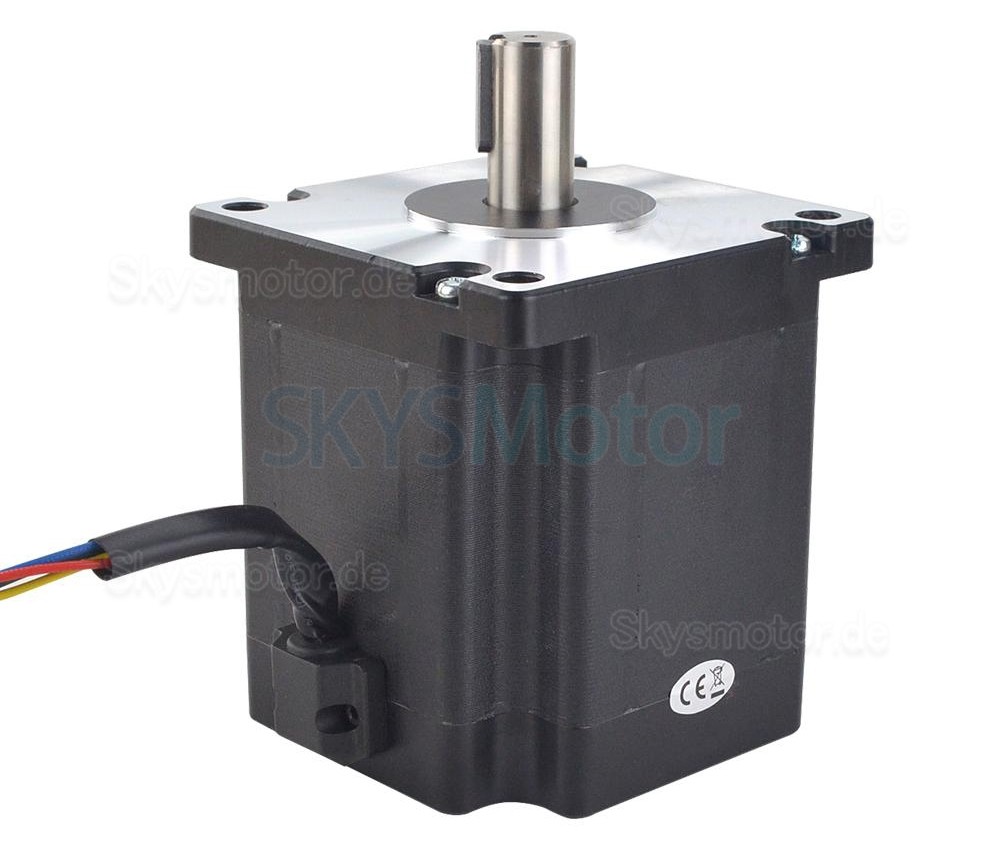

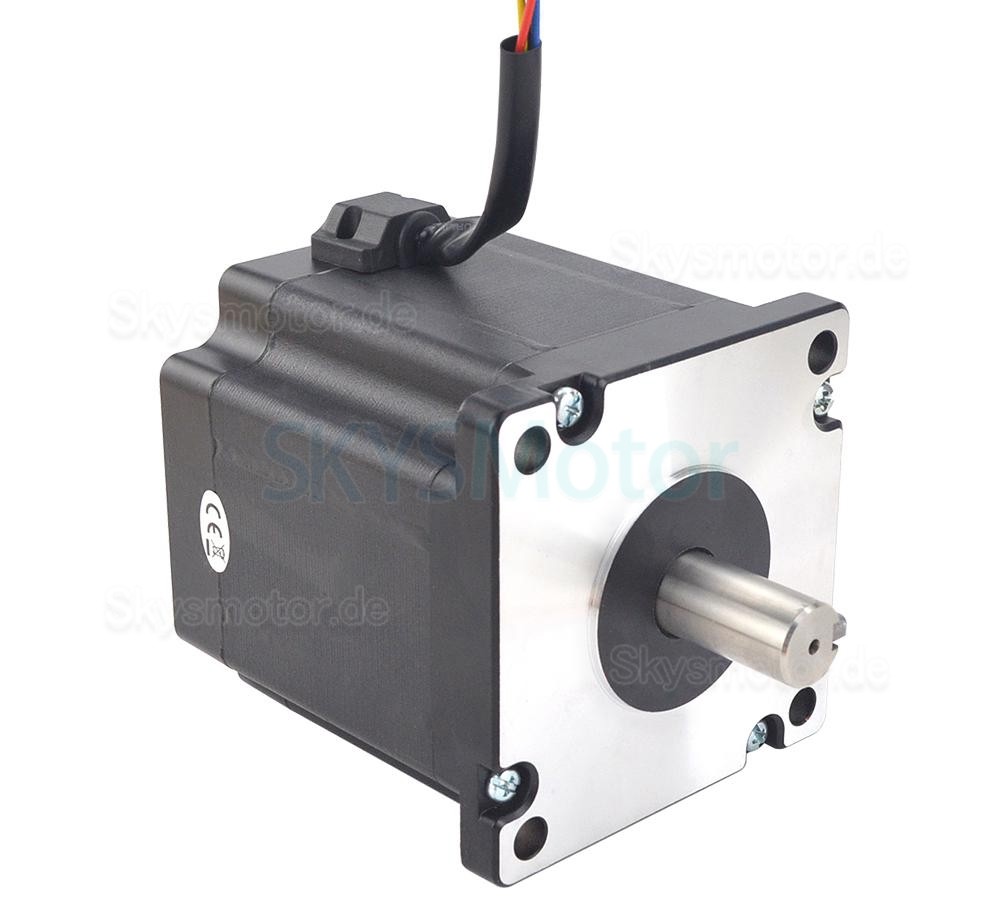

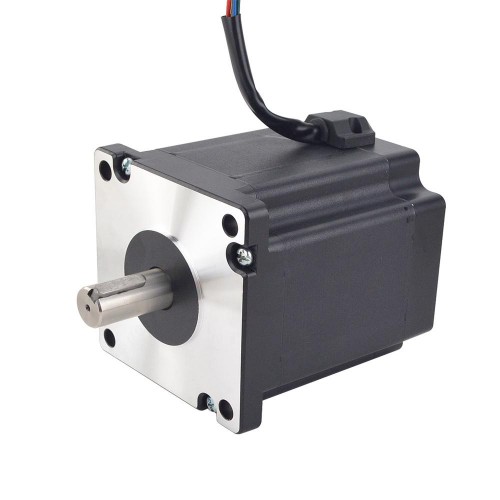

Nema 42 CNC Schrittmotor 42HS46-6004S 12 Nm 6,0A 4 Drähte

Nema 42 CNC Schrittmotor 42HS46-6004S 12 Nm 6,0A 4 Drähte

Dieser zweiphasige CNC Schrittmotor mit der Teilenummer 42HS46-6004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12 Nm. Die Baugröße beträgt 110 x 110 mm, die Motorlänge 116 mm. Die Welle hat einen Durchmesser von 19 mm und ist 40 mm lang, mit einer 25 mm langen Passfedernut. Der Motor wird mit 6 A pro Phase betrieben, bei einem Phasenwiderstand von 0,5 Ohm und einer Induktivität von 8,4 mH. Er verfügt über vier Leitungen mit einer Länge von 500 mm. Das Gewicht beträgt 6,6 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 42HS46-6004S
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12 Nm
• Nennstrom/Phase: 6 A
• Phasenwiderstand: 0,5 ohms± 10%
• Induktivität: 8,4 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 110 x 110 mm
• Motorlänge: 116 mm
• Wellendurchmesser: Φ19 mm
• Länge der Welle: 40 mm
• Länge der Passfedernut: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 6,6 kg

Anschluss
