Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen

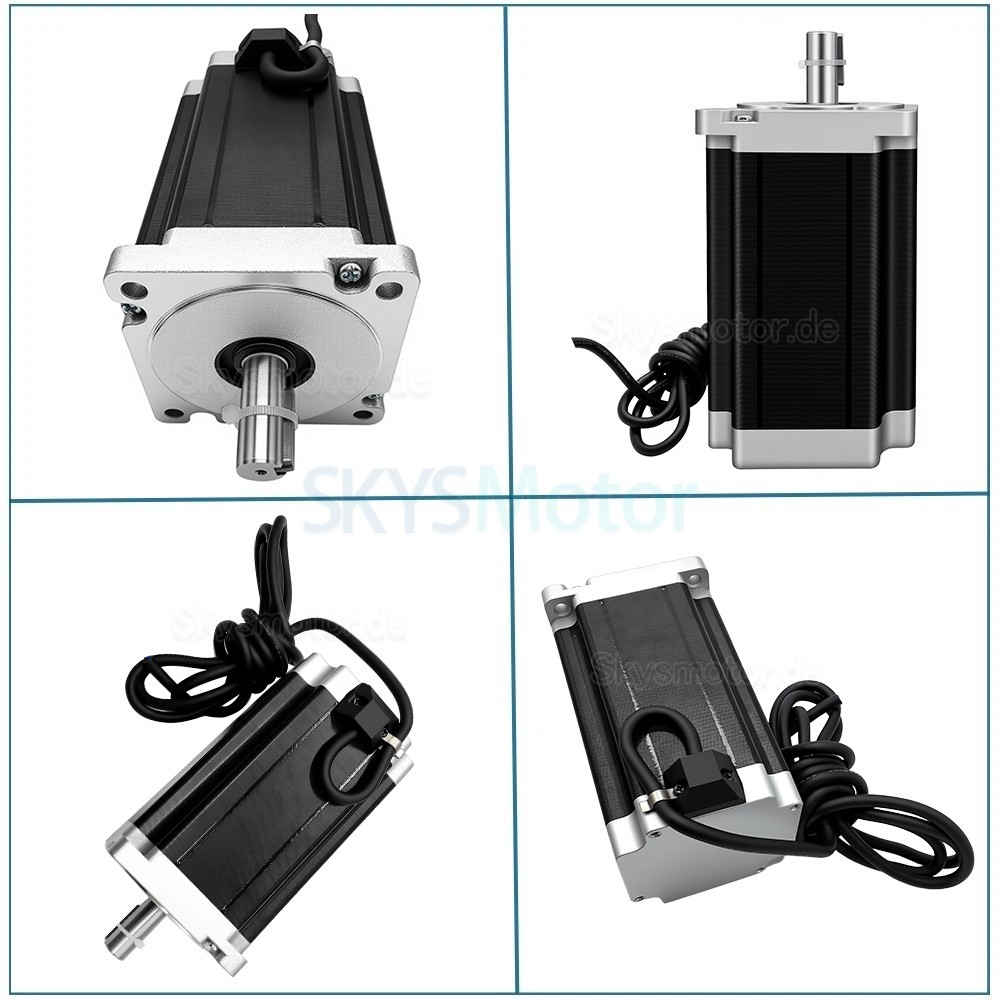

Es handelt sich um einen 3-Phasen-Schrittmotor mit Phasenspeicherfunktion (nimmt die Position nach Stromwiederkehr wieder ein). Gusseisengehäuse mit einer 19-mm-Welle mit Passfeder.
Spezifikationen:
Phase:3-Phasen
Schrittwinkel: 1,2°
Haltemoment: 12/16/20N.m
Körperlänge: 160/185/220 mm
Nennstrom: 6A
Anzahl der Leads: 3
Wellendurchmesser:19mm (mit Keilnut)
Phasenbreite: 1,5 Ω
Phaseninduktivität: 20mH
Rotorträgheitsmoment: 19600 g·cm²
Gewicht: 11kg
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")
.jpg "Nema 42 3-Phasen Schrittmotor 110BYG18560A3J19 12/16/20 Nm 1,2 Grad für CNC-Fräsmaschinen")

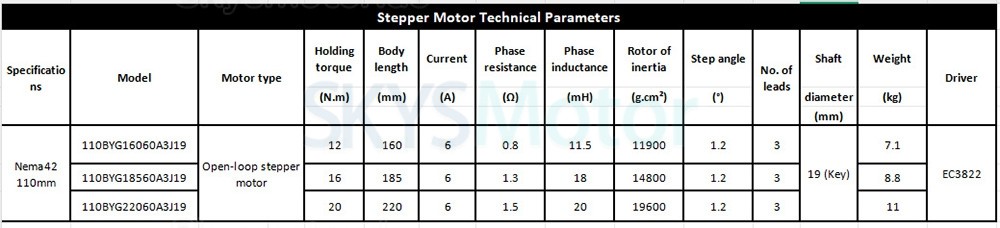

| Elektrische Spezifikation | |
|---|---|
| Haltedrehmoment (Nm) | 12 / 16 / 20 |
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 6 |
| Schrittwinkel (°) | 1.2 |
| Anzahl der Phasen | 3 |
| Open-loop/Closed-loop | Open-loop |
| Haltemoment (Ncm) | 1200 / 1600 / 2000 |
| Haltemoment (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Induktivität (mH) | 11.5 / 18 / 20 |
| Phasenwiderstand (ohm) | 0.8 / 1.3 / 1.5 |

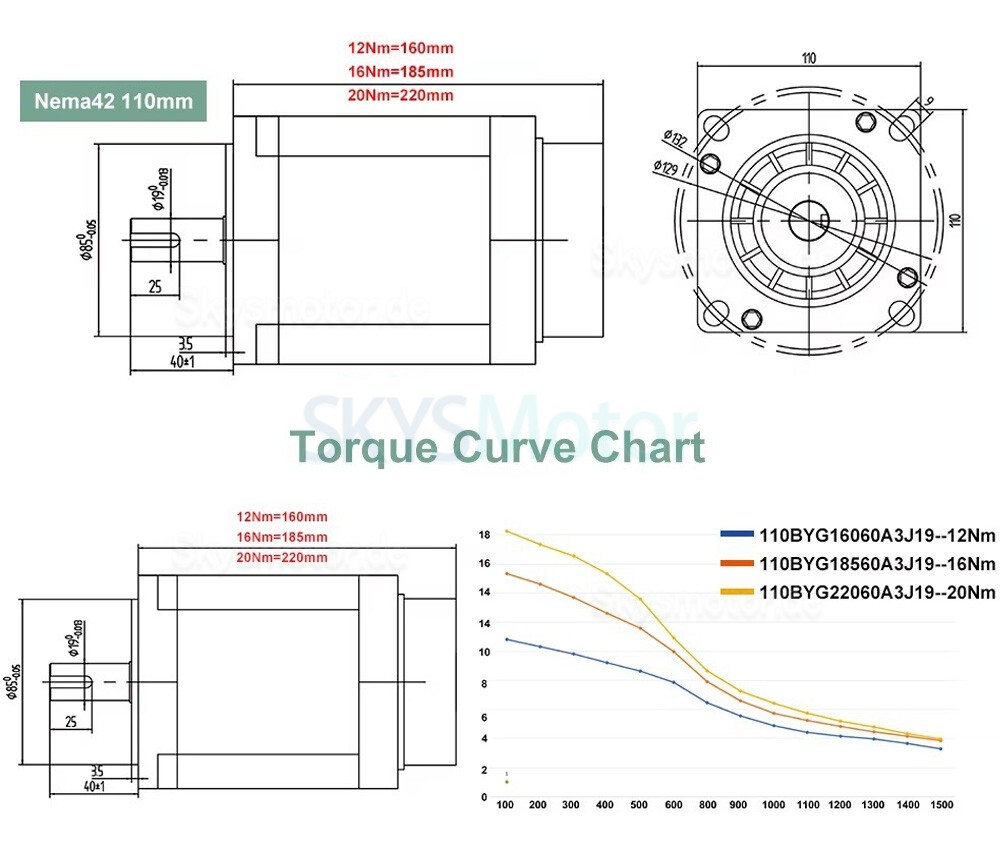

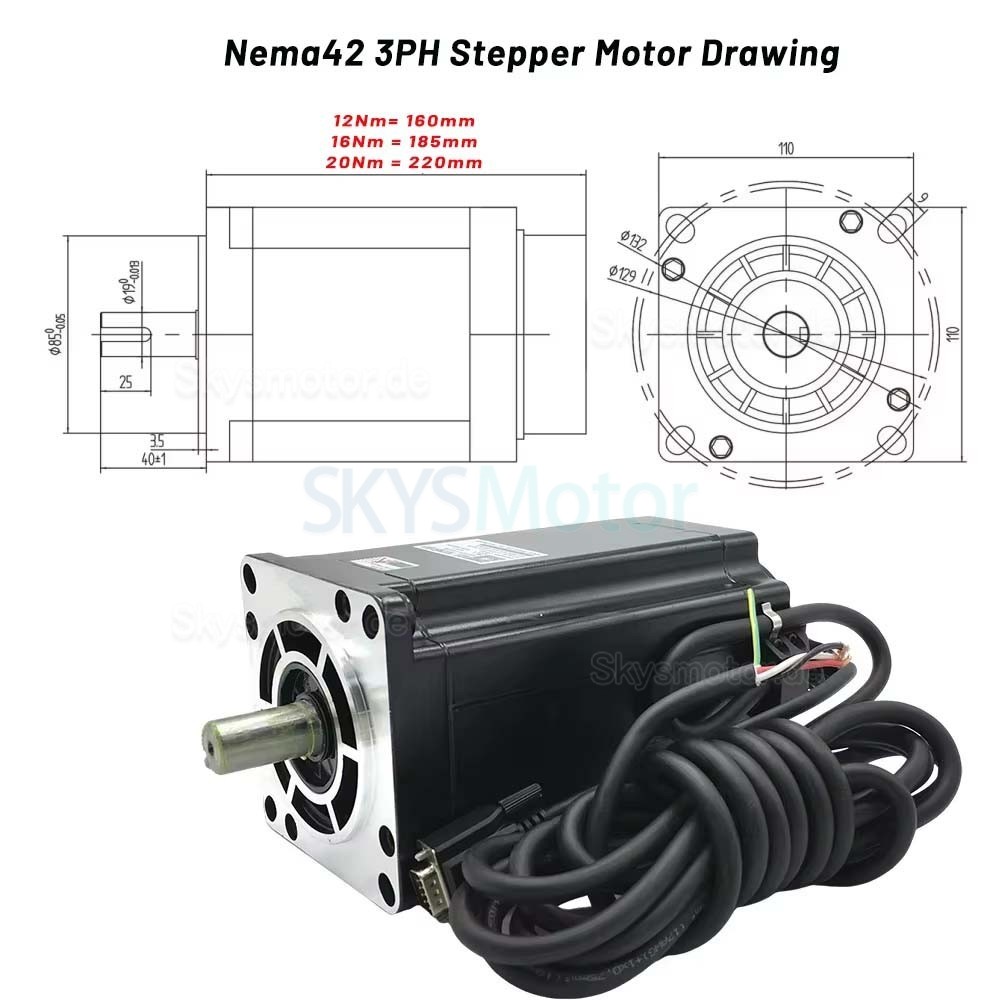

| Physikalische Spezifikation | |
| Passfedernutlänge | 25 |

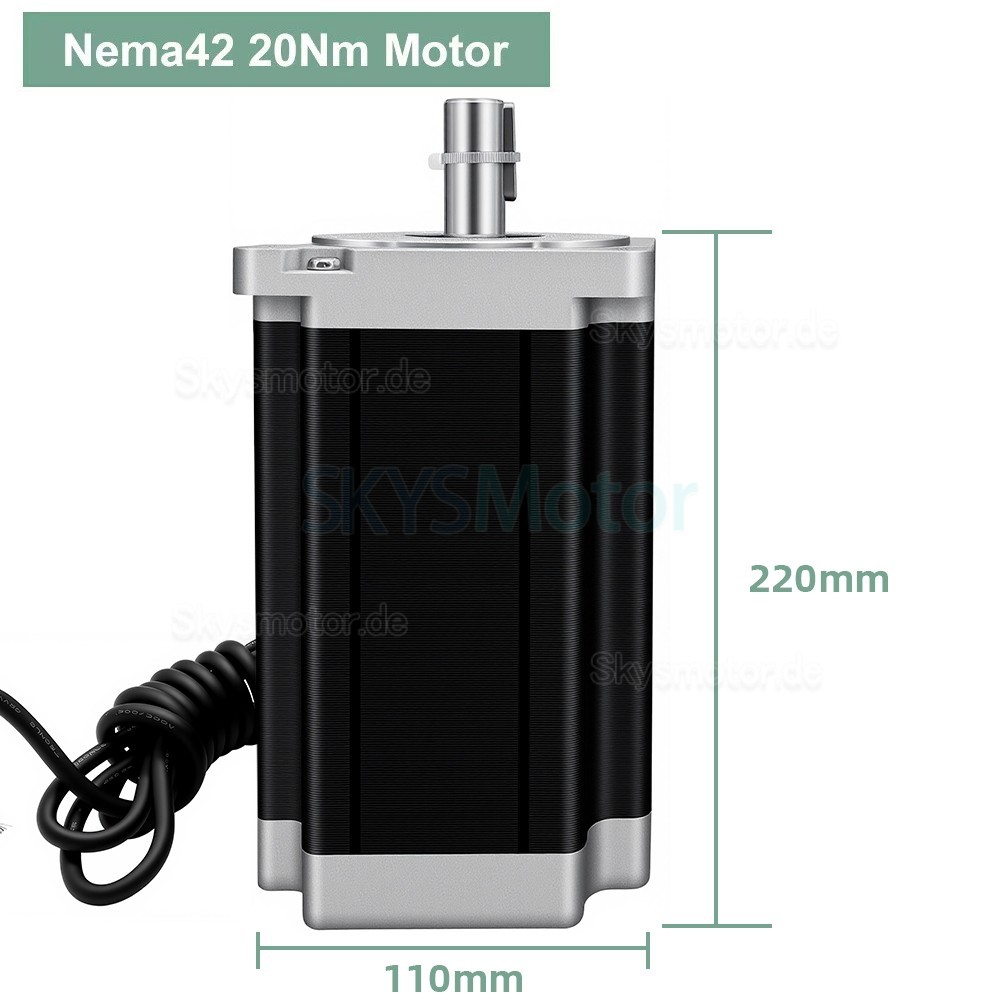

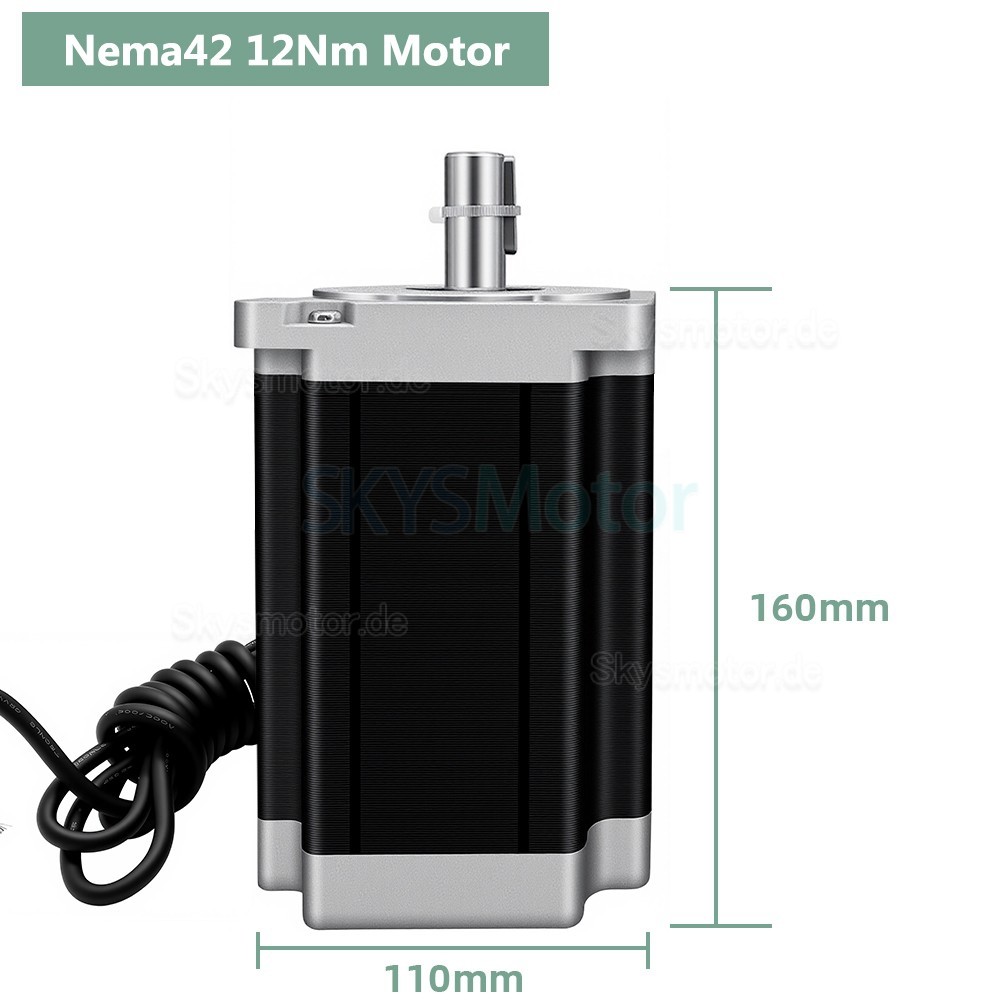

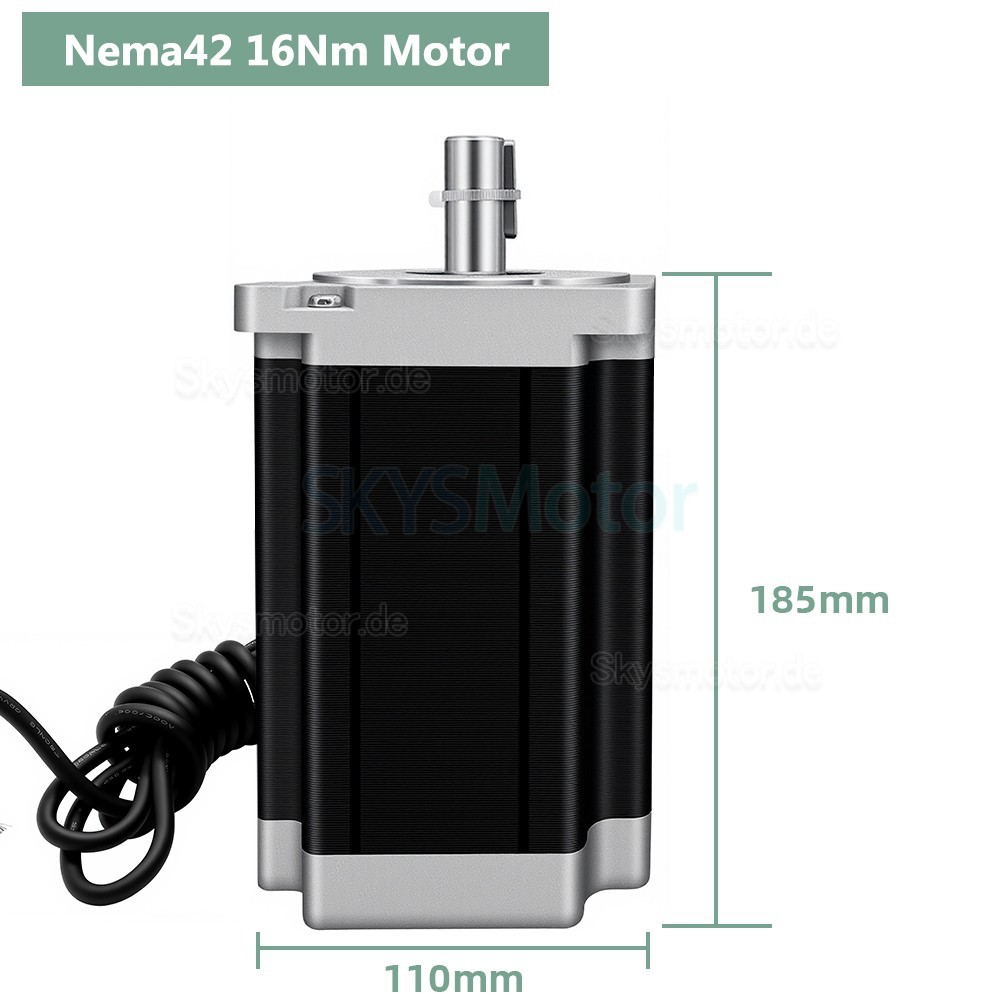

| Motorlänge (mm) | 160 / 180 / 225 |
| Flanschdurchmesser (mm) | 110 |
| Anzahl der Leitungen | 3 |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 36.5 |
| Wellentyp | Passfeder |
| Gewicht (g) | 7100 / 8800 / 11000 |
| Einzelwelle/Doppelwelle | Einzelwelle |
