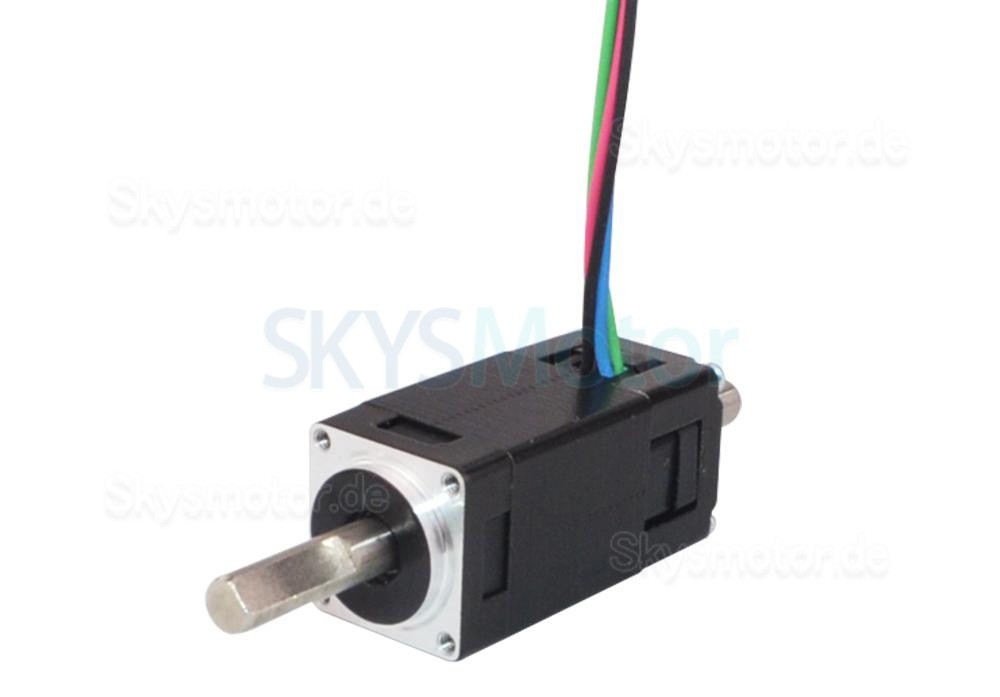

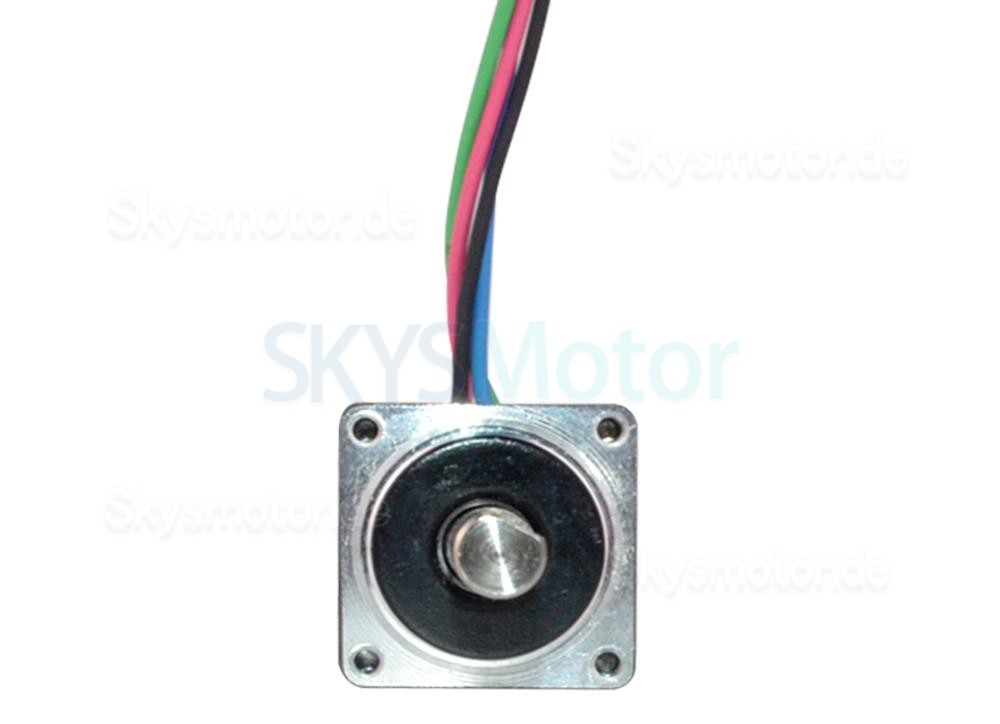

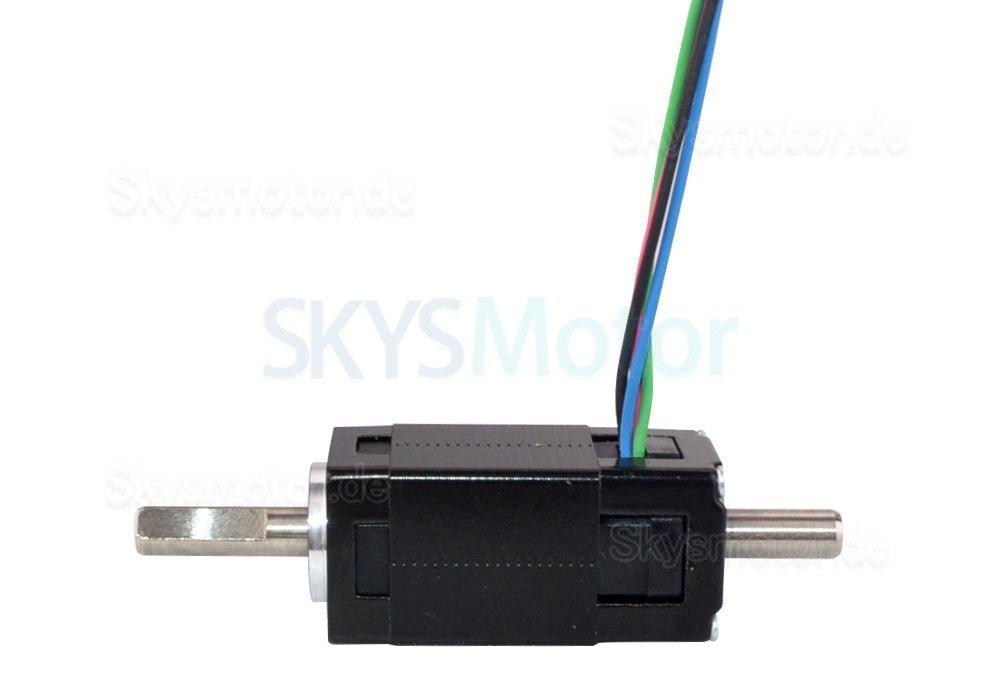

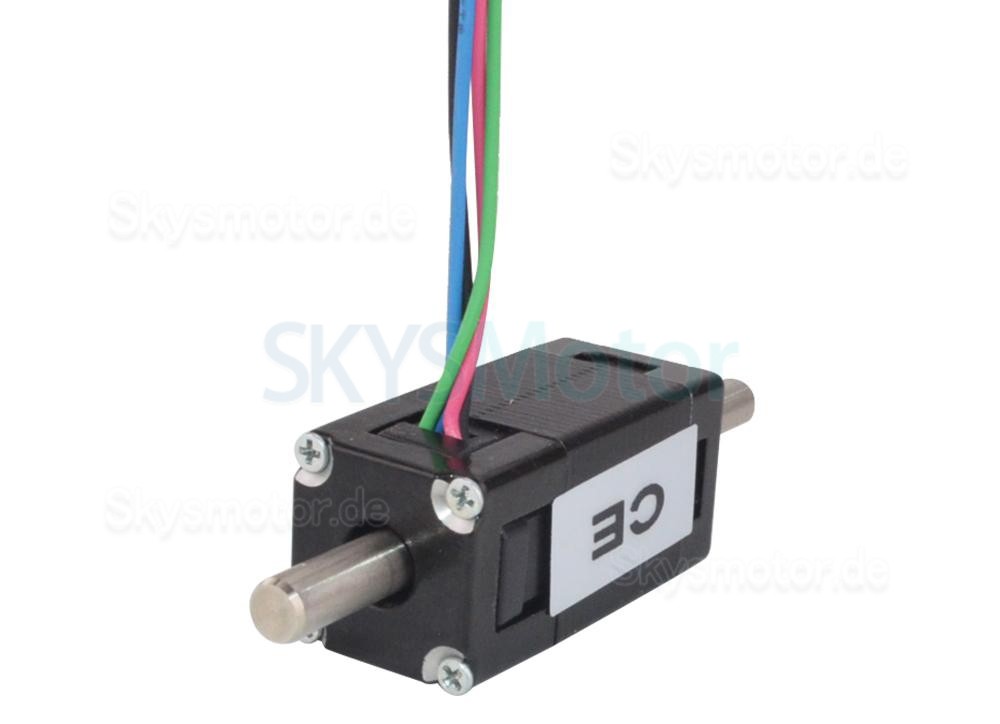

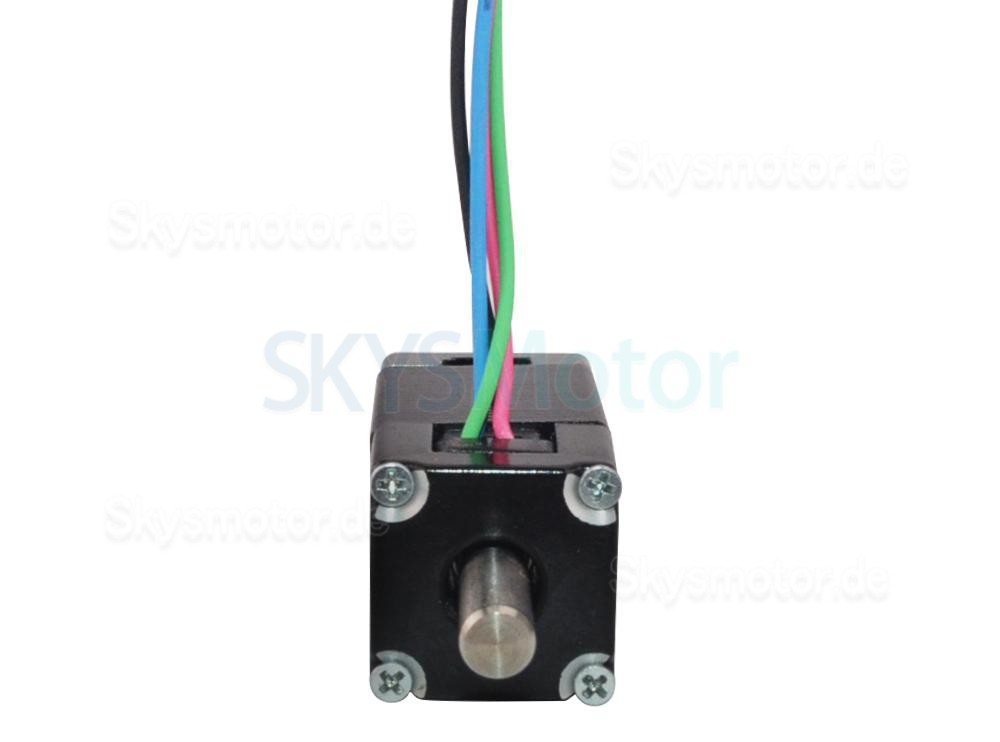

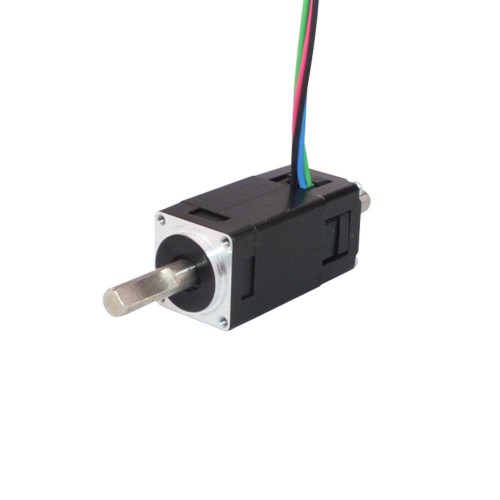

Nema 6 Doppelwellen Schrittmotor 6HS12-0304D 1,8 Grad 0,58Ncm 0,3A 14x14x30mm 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€96,83
Nema 6 Doppelwellen Schrittmotor 6HS12-0304D 1,8 Grad 0,58Ncm 0,3A 14x14x30mm 4 Drähte
Dieser bipolare Schrittmotor mit der Teilenummer 6HS12-0304D hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 0,58 Ncm. Die Baugröße beträgt 14 x 14 mm, die Motorlänge 30 mm. Der Wellendurchmesser liegt bei 4 mm, mit einer 15 mm langen vorderen Welle und einer 15 mm langen hinteren Welle. Die D-Flachwelle misst 10 mm. Der Motor wird mit 0,3 A pro Phase betrieben, bei einem Phasenwiderstand von 22 Ohm und einer Induktivität von 3,4 mH. Es sind vier Leitungen von je 300 mm Länge vorhanden. Das Gewicht beträgt 30 g.
Elektrische Spezifikation
- Herstellerteilenummer: 6HS12-0304D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,58 Ncm
- Nennstrom/Phase: 0,3 A
- Phasenwiderstand: 22 ohms
- Induktivität: 3,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 14 x 14 mm
- Motorlänge: 30 mm
- Wellendurchmesser: Φ4 mm
- Vordere Wellenlänge: 15 mm
- Länge der D-Flachwelle: 10 mm
- Länge der hinteren Welle: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300 mm
- Gewicht: 30 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 0,58 |
| Haltemoment (oz.in) | 0,82 |
| Induktivität (mH) | 3,4 |
| Phasenwiderstand (ohm) | 22 |
| Nennstrom (A) | 0,3 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 30 |
| Flanschdurchmesser (mm) | 14 x 14 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 15 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
