Nema 6 Schrittmotor 6HS12-0304S 1,8 Grad 0,58Ncm 0,3A 14x14x30mm 4 Drähte

Nema 6 Schrittmotor 6HS12-0304S 1,8 Grad 0,58Ncm 0,3A 14x14x30mm 4 Drähte

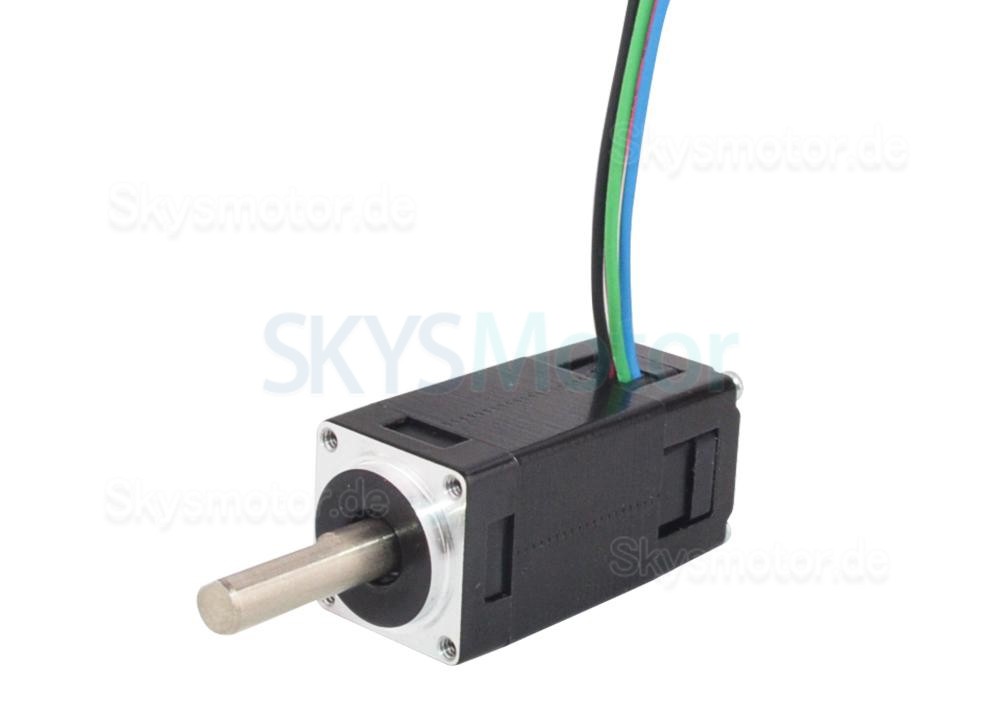

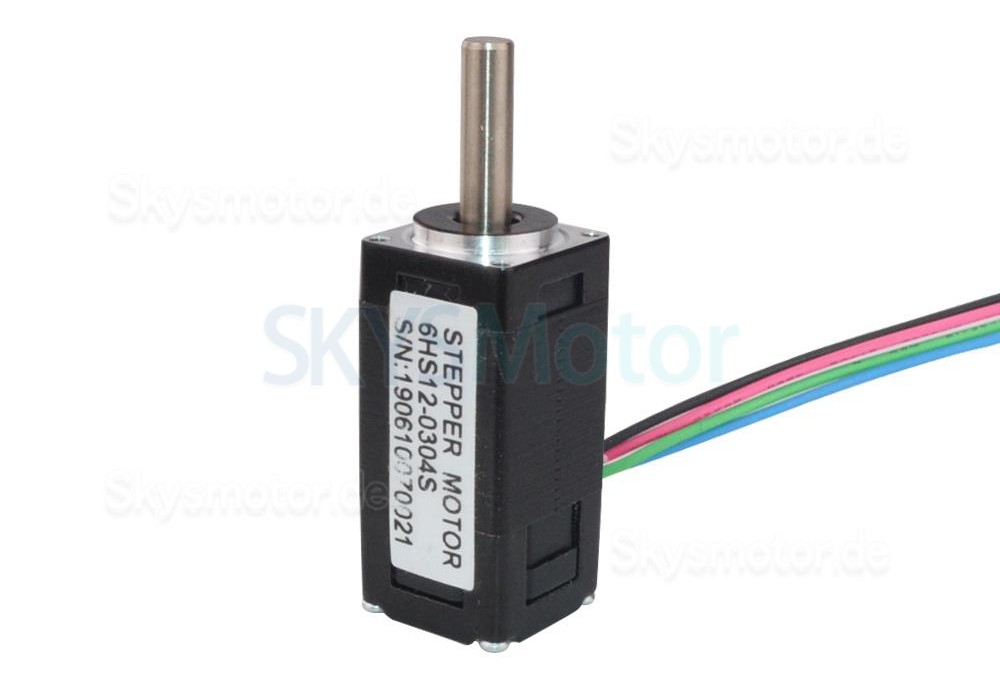

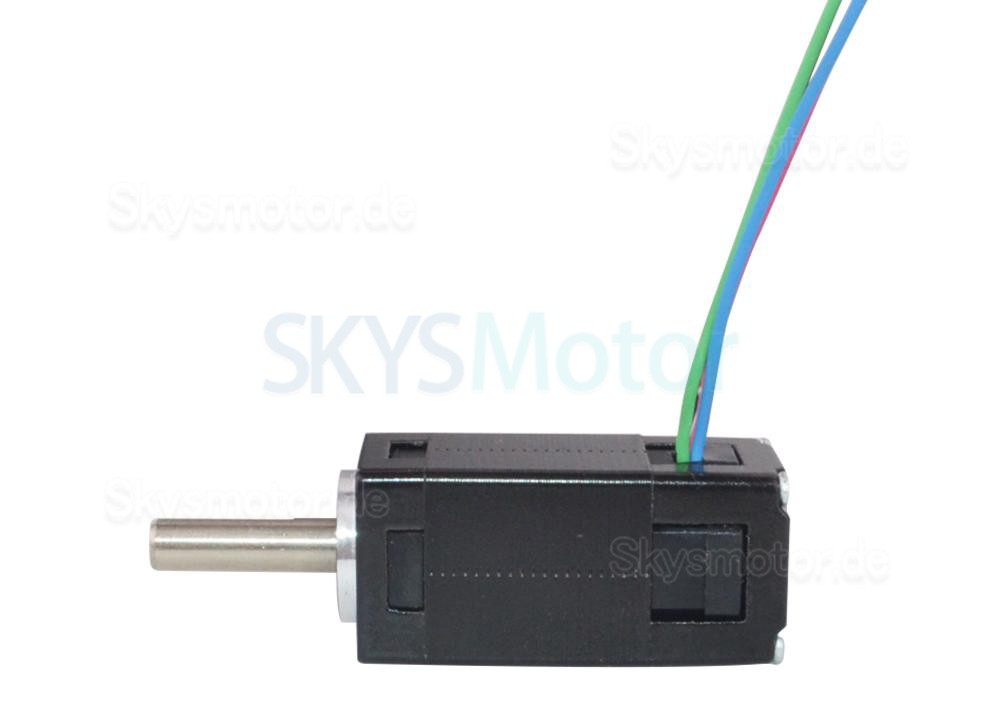

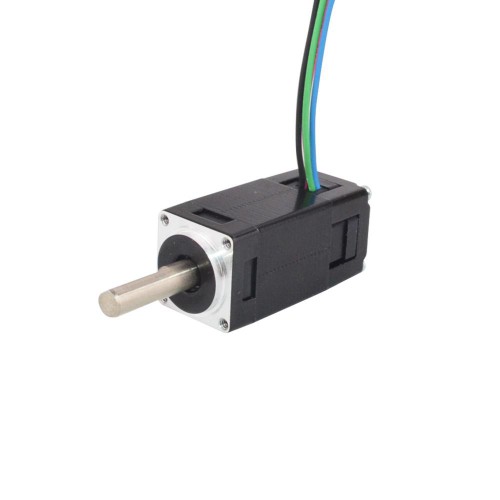

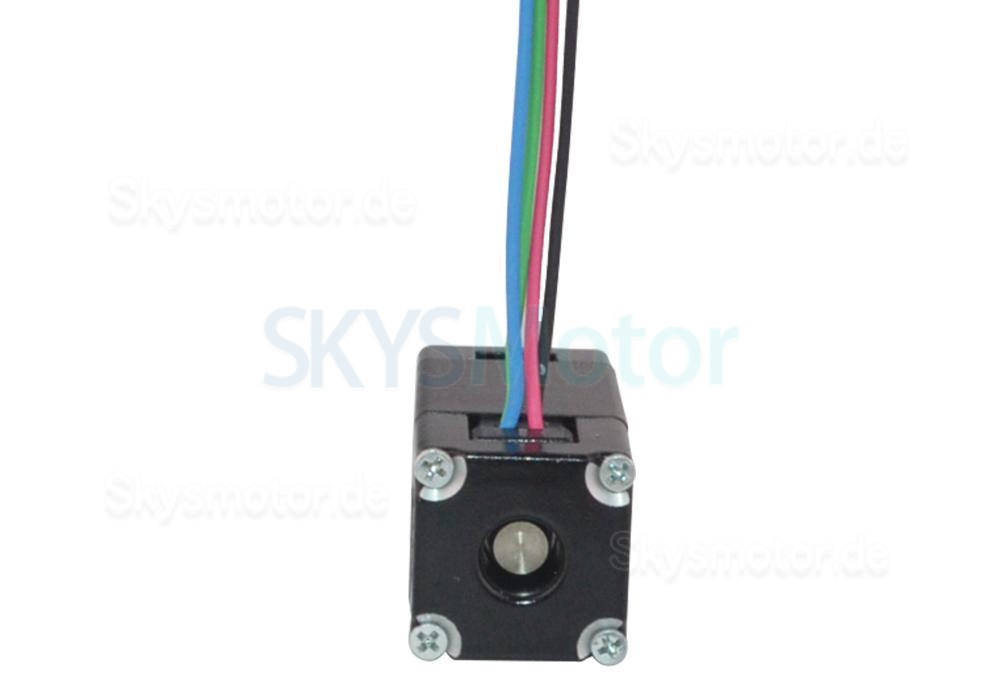

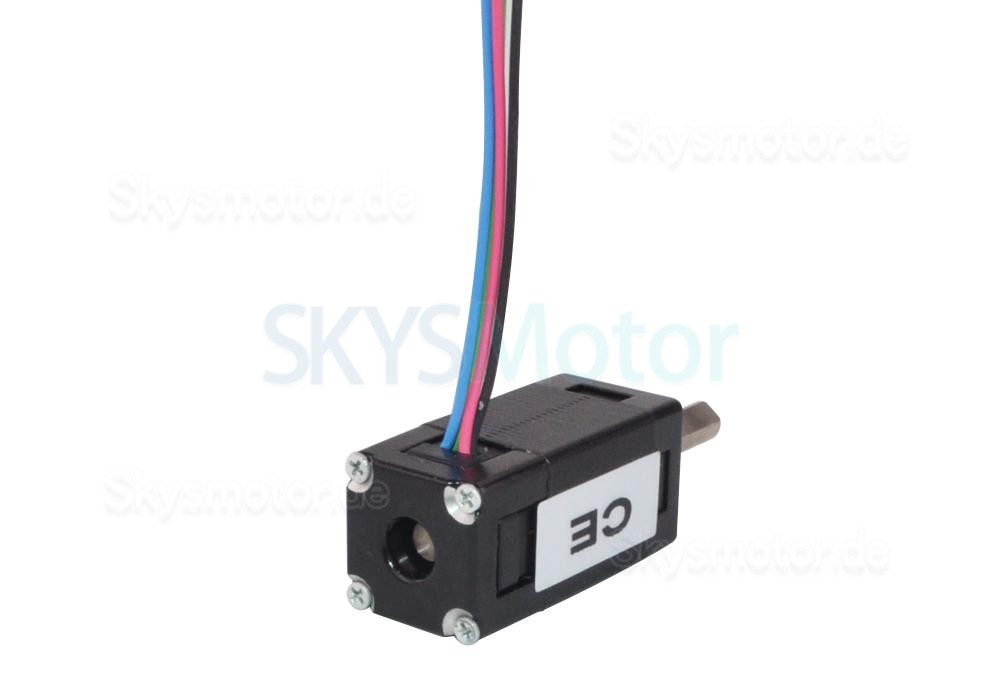

Dieser bipolare Schrittmotor mit der Teilenummer 6HS12-0304S verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 0,58 Ncm. Die Baugröße beträgt 14 x 14 mm, die Motorlänge 30 mm. Die Welle ist 4 mm im Durchmesser, 15 mm lang und hat eine 10 mm lange D-Flachwelle. Der Motor arbeitet mit 0,3 A pro Phase, einem Phasenwiderstand von 22 Ohm und einer Induktivität von 3,4 mH. Es sind vier Leitungen mit einer Länge von je 300 mm vorhanden. Das Gewicht beträgt 30 g.

Elektrische Spezifikation

• Herstellerteilenummer: 6HS12-0304S
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment: 0,58 Ncm
• Nennstrom/Phase: 0,3 A
• Phasenwiderstand: 22 ohms
• Induktivität: 3,4 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 14 x 14 mm
• Motorlänge: 30 mm
• Wellendurchmesser: Φ4 mm
• Länge der Welle: 15 mm
• Länge der D-Flachwelle: 10 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 300 mm
• Gewicht: 30 g

Anschluss
