Nema 8 External Linearantribe Schrittmotor 8LS11-0244AD-150E Linearhub 4mm Hublänge 150mm

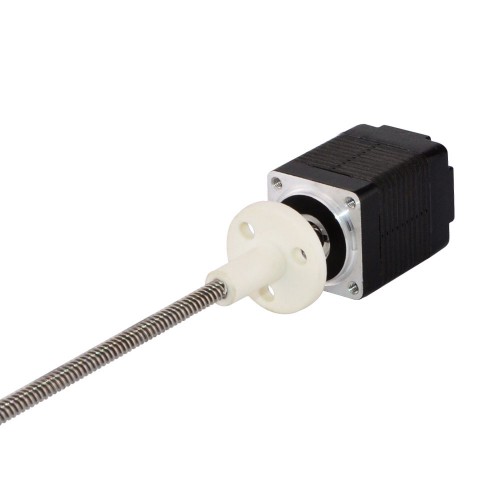

Dieses Modell entspricht weitgehend dem Linearantrieb der Haydon Kerk 21000 Serie Größe 8. Der Motor ist ein Nema 8 Schrittmotor mit einer Gehäuselänge von 30 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 0,24 A. Er ist mit einer Spindel von 3,5 mm Durchmesser und einer Länge von 150 mm sowie einer POM-Schraubenmutter ausgestattet. Die lineare Verfahrbewegung beträgt 4 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 8LS11-0244AD-150E
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 10N (300pps)
- Nennstrom/Phase: 0,24A
- Phasenwiderstand: 20,4ohms
- Stromspannung: 5V
- Induktivität: 3,88mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 20 x 20mm
- Motorlänge: 30mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ3,5mm
- Linearhub pro Schritt: 0,02mm
- Linearhub pro Umdrehung: 4mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 43g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 3,83 |
| Minimaler Schub (N) | 10 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 21,3 |
| Nennstrom (A) | 0,24 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 30 |
| Flanschdurchmesser (mm) | 20x20 |
| Spindeldurchmesser (mm) | 3,5 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 4 |
| Linearhub pro Schritt (mm) | 0,02 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
