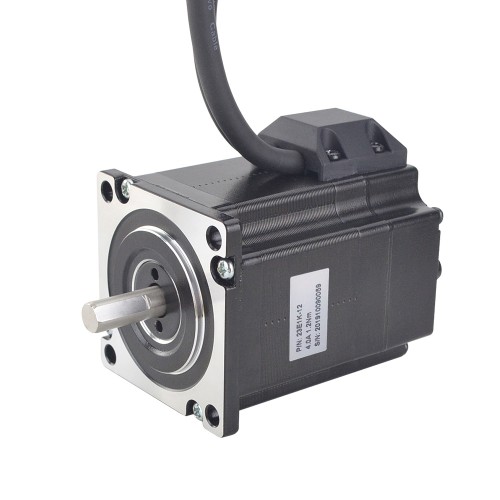

P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-12 1,2Nm Encoder 1000CPR

P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-12 1,2Nm Encoder 1000CPR

P-Serie Nema 23 Closed Loop Schrittmotor 23E1K-12 mit einem Haltemoment von 1,2 Nm und einem Encoder mit 1000 CPR. Der Motor verfügt über eine Gehäusegröße von 57 x 57 mm und eine Länge von 55,5 mm. Der Schrittwinkel beträgt 1,8 Grad, der Nennstrom pro Phase 4,0 A, der Phasenwiderstand 0,45 Ohm und die Induktivität 1,4 mH ± 20%. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 21 mm, mit einer 15 mm langen D-Flachwelle.

Elektrische Spezifikation

• Herstellerteilenummer: 23E1K-12
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 1,2 Nm
• Nennstrom/Phase: 4,0 A
• Phasenwiderstand: 0,45 ohms
• Induktivität: 1,4 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 57 x 57 mm
• Motorlänge: 55,5 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 270 mm
• Gewicht: 0,72 kg

Kodiersteuerung(1000 CPR (Counts per Revolution))

• Weiß--GND
• Rot--+5VCC
• Blau--EA-
• Schwarz--EA+
• Grün--EB-
• Gelb--EB+

Anschluss
