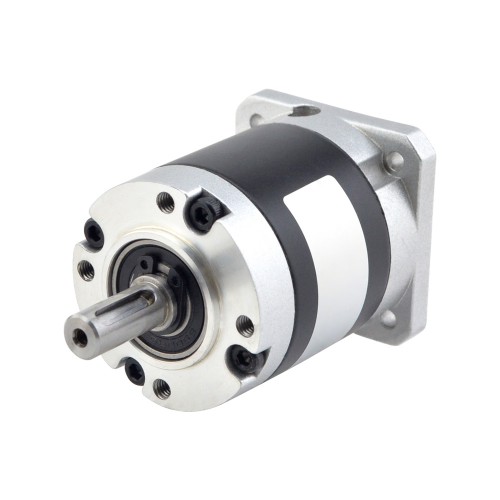

TQEG-Serie Nema 17 Planetengetriebe TQMG17-G20-1 Untersetzung 20:1 Verdrehspiel 30'
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
TQEG-Serie Nema 17 Planetengetriebe TQMG17-G20-1 Untersetzung 20:1 Verdrehspiel 30'
Dieses hochpräzise Planetengetriebe gehört zur TQMG-Serie und verfügt über ein Übersetzungsverhältnis von 20:1 sowie ein maximales Verdrehspiel von 50 Bogenminuten. Im Unterschied zu den Stahlzahnrädern der PLE-Serie bestehen die Zahnräder der TQMG-Serie aus pulvermetallurgischem Material.
Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit Standardwellen von 5 mm Durchmesser und kurzer Länge kompatibel ist, wie sie bei Nema 17 Schrittmotoren, bürstenlosen Gleichstrommotoren und Bürsten-Gleichstrommotoren verwendet werden.
Ein kompatibler Motor ist das Modell 17HS15-1584S. Für andere Motoren kontaktieren Sie bitte unseren technischen Support, um die Anpassung der Motorwelle zu besprechen.
Getriebe Spezifikationen
Herstellerteilenummer: TQMG17-G20
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 20: 1
Wirkungsgrad: 90%
Verdrehspiel im Leerlauf: <=50Bogenminuten
Max. zulässiges Drehmoment: 10Nm
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 42 x 42mm
Getriebelänge: 51mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ8mm
Ausgangswellenlänge: 21,5mm
Antriebswellendurchmesser: Φ5mm
Antriebswellenlänge: 9,5mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=50' |
| Flanschdurchmesser (mm) | 42 x 42 |
| Gewicht (g) | 320 |
| Getriebelänge (mm) | 51 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 9,5 |
| Durchmesser der Ausgangswelle (mm) | 8 |
| Länge der Ausgangswelle (mm) | 21,5 |
| Anzug für Motor | Nema 17 |
| Untersetzung | 20 |
| Produkttyp | Planetengetriebe der PLM-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQMG-Serie |
-
