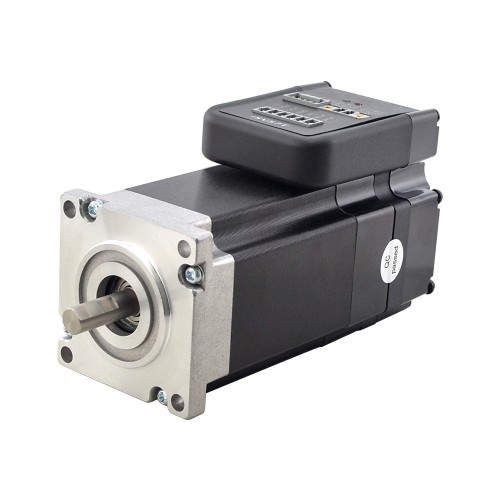

Kurzer Schaft NEMA 23 Easy Servomotor mit Integrierter Steuerung ISV57T-130S 130w 3000U/min 0.45Nm 20-50VDC
-
Handbücher und Dokumentation:
Benutzerhandbuch:
Drehmomentkurve:
Kurzer Schaft NEMA 23 Easy Servomotor mit Integrierter Steuerung ISV57T-130S 130w 3000U/min 0.45Nm 20-50VDC
Der integrierte Servomotor iSV57T-130S ist ein bürstenloser Motor mit einem 57-mm-Gehäuse, der mit einem 16-Bit-Encoder und einem Servotreiber ausgestattet ist. Durch das kompakte Design mit vollständig integrierten Komponenten spart der iSV57T-130S Montageplatz, reduziert den Aufwand für Encoderanschlüsse und Motorverkabelung, verringert elektrische Störungen sowie Kabel- und Arbeitskosten. Die integrierte Bauweise ermöglicht eine platzsparende Montage und verkürzt die Einrichtungszeit.
Die Wellenlänge von 21 mm ist direkt kompatibel mit der PLE-Serie Planetengetriebe.
Hauptmerkmale:
Eingangsspannung 20–50 VDC, Ausgangsspitzenstrom 0–6 A
Schritt- & Richtungssteuerbefehlseingang für die Positionskontrolle
Kompatible Montagemgröße mit Schrittmotor
Sanfte Motorbewegung und gute Reaktionszeit.
Isolierte Steuereingänge für Puls und Richtung
In-Position- und Fehlerausgänge für externe Bewegungssteuerungen zur vollständigen Systemsteuerung
Schutz vor Überspannung, Überstrom und Positionsfehler
Electrical pecifications:
Herstellerteilenummer: iSV57T-130S
Nennleistung(W): 130W
Eingangsspannung: +20~50VDC (Typisch 36VDC)
Nenndrehmoment(Nm/oz.in): 0,45/63,73(Nm/oz.in)
Spitzendrehmoment(Nm/oz.in): 1,1/155,80(Nm/oz.in)
Nenndrehzahl(U/min): 3000 U/min
Spitzengeschwindigkeit(U/min): 4000U/min
Ausgangsspitzenstrom: 0~6A
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~300kHz
Impulsspannung: 5v(bei 24 V einen 2-kOhm-Widerstand in Reihe schalten)
Isolationswiderstand: 100MΩ
Physikalische Spezifikation:
Bauform: 57 x 57mm
Motorlänge: 128mm
Wellendurchmesser: 8mm
Länge der D-Flachwelle: 15mm
Länge der Welle: 21mm
Gewicht: 1,25kg
Betriebsumgebung und andere Spezifikationen(Tj = 25C/77F):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ - 40℃
Luftfeuchtigkeit: 40%RH - 90%RH
Betriebstemperatur (Kühlkörper): 70℃ Max
Vibration: 10-50Hz / 0.15mm
Lagertemperatur: -20℃ - 65℃
Ressourcen
| Servomotor-Spezifikationen | |
|---|---|
| Steuerungsmodi | Steuermodi |
| Nennleistung (W) | 130 |
| Eingangsspannung (V) | 20~50VDC |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 0,45 |
| Spitzengeschwindigkeit (U/min) | 4000 |
| Spitzendrehmoment (Nm) | 1,1 |
| Mit Bremse | Nein |
| Ausgangsspitzenstrom (A) | 0~6 |
| Logiksignalstrom (mA) | 7~16 |
| Impulseingangsfrequenz (kHz) | 0~300 |
| Impulsspannung (V) | 5 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 128 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Produkttyp | Integrierter Motor |
| Schutzart | IP40 |
