S Serie Nema 34 Schrittmotor 34HS61-6004S1 13,0Nm 14mm Passfederwelle

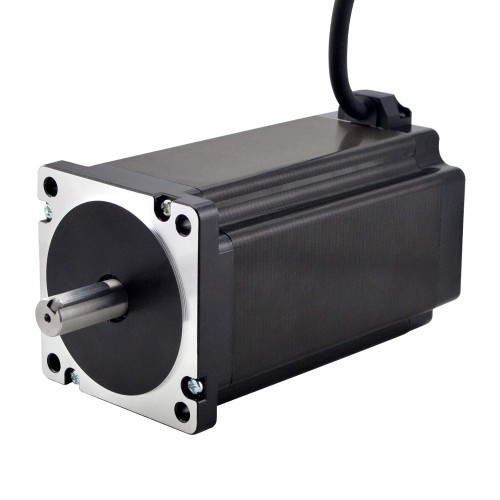

Dieser Nema 34 Schrittmotor vom Typ 34HS61-6004S1 besitzt einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 13,0 Nm. Der Motor ist 156 mm lang, hat eine 14 mm Welle mit 25 mm langer Passfedernut und vier 1000 mm lange Anschlussleitungen. Er arbeitet mit 6,0 A pro Phase, bei einem Phasenwiderstand von 0,9 Ohm und einer Induktivität von 7,5 mH.
Elektrische Spezifikation
Herstellerteilenummer: 34HS61-6004S1
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 13Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,9 ohms± 10%
Induktivität: 7,5 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 156 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 32 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 1000 mm
Gewicht: 5,7kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841,31 |
| Induktivität (mH) | 7,5 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 156 |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 32 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 5700 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
