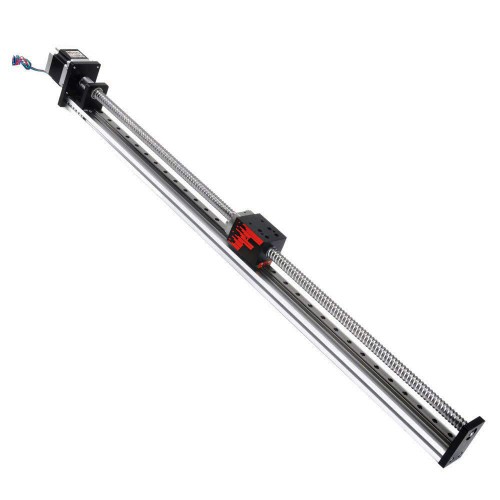

Linearantrieb mit Kugelumlaufspindel, CNC Linearführung FSL40 500 mm mit Nema 23 Schrittmotor

Linearantrieb mit Kugelumlaufspindel, CNC Linearführung FSL40 500 mm mit Nema 23 Schrittmotor

Eigenschaften:

Speziell gefertigter Nema-23-Schrittmotor mit einer maximalen Drehzahl von bis zu 1200 U/min

Hochwertige Kugelgewindespindel mit einer Genauigkeit von bis zu ±0,03 mm, zudem geräuscharmer Betrieb

M4-Gewindebohrungen seitlich zur Montage von Endschaltern sowie auf der Grundplatte für eine einfache Installation

Eloxiertes Aluminium zur Vermeidung von Korrosion, zusätzliche Stützeinheiten erhöhen die Stabilität

Linearschiene mit verschiedenen Hublängenoptionen von 50 mm bis 1000 mm für CNC-Anwendungen

Description:

Effektiver Verfahrweg: 500mm

Gesamtlänge: 699mm

Gesamthöhe: 80mm

Schlittenbreite: 40mm

Maximale Horizontallast: 25kg

Maximale Vertikallast: 15kg

Maximale horizontale Geschwindigkeit: 150mm/s[maximale Belastung]

Maximale vertikale Geschwindigkeit: 88mm/s[maximale Belastung]

Kugelumlaufspindel Modell: G1610

Genauigkeitsklasse der Kugelumlaufspindel: C7

Schrittmotorparameter:

Nennspannung: 1,7v

Schrittwinkel:1,8°

Flanschmaß : 57mm

Motorlänge: 56mm

Haltemoment: 0,95 N.m

Stromstärke: 2,0A

Widerstand: 1,32Ω
