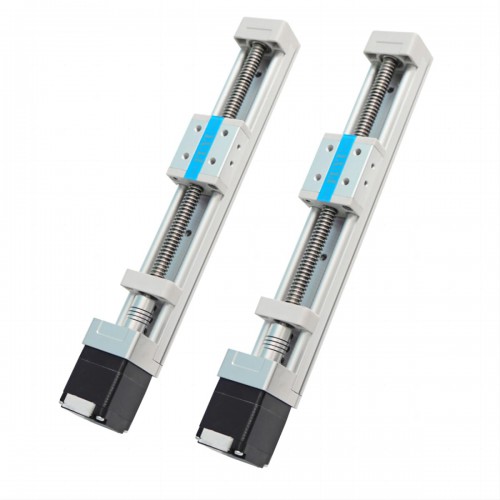

2 Stücke FSK30J Mini Linearführungsschiene Linearführung Kugelumlaufspindel Linearantrieb mit Nema 11 Schrittmotor

2 Stücke FSK30J Mini Linearführungsschiene Linearführung Kugelumlaufspindel Linearantrieb mit Nema 11 Schrittmotor

Eigenschaften:

Die Linearschiene besteht aus einer Aluminiumlegierung und neuen Materialien, ohne Stahlkomponenten. Sie ist leicht und korrosionsbeständig.

Positioniergenauigkeit der Linearschiene bis zu ±0,05 mm, hochpräzise und gleichmäßige Bewegung der Linearschiene.

Linearbewegung mit geringem Reibungswiderstand. Geräuschpegel unter 60 dB, besonders geeignet für geräuscharme Arbeitsumgebungen. M4-Schrauben an den Seitenflächen und an der Grundplatte ermöglichen eine einfache Montage.

Ausgestattet mit einem Nema-11-Schrittmotor. Die Linearschiene ist in verschiedenen Hublängen von 50 mm bis 500 mm für CNC-Router erhältlich. Standardmäßig mit Tr802-Spindel ausgestattet; Tr804 und Tr8*12 sind als kundenspezifische Optionen verfügbar.

Anwendungsbereiche: Linearschienen-Kreuztisch, weit verbreitet in Produktionsmaschinen, Prüfeinrichtungen, optischen Laboren für Präzisionsmessungen, Feineinstellung von Verfahrwegen, Positionierung und Bewegung in mechanischen Systemen.

Technische Parameter

Effektiver Verfahrweg: 50-500mm

Gesamtlänge: Verfahrweg+101mm

Schraubenmodell: Tr8*2

Positionsgenauigkeit: ±0,05mm

Maximale horizontale Belastung: 3kg

Maximale vertikale Belastung: 1kg

Maximale horizontale Geschwindigkeit: 40 mm/s[maximale Belastung]

Maximale vertikale Geschwindigkeit: 15mm/s[maximale Belastung]

Lärm: ＜60 dB

OPTIONALES ZUBEHÖR

Netzteil, Antrieb, Endschalter, Steuerung, Anschlussplatine, Schleppkette

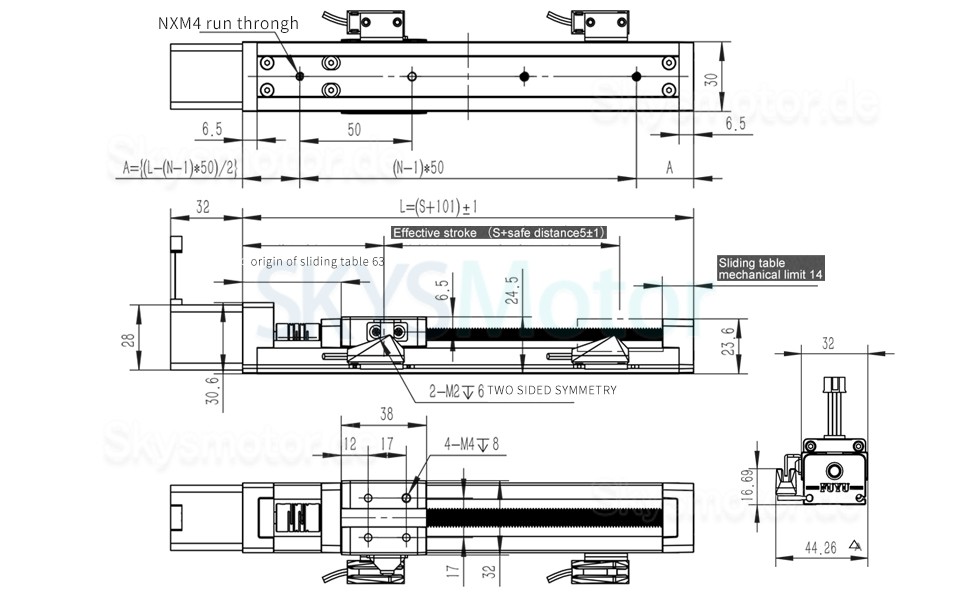

TECHNISCHE MERKMALE
