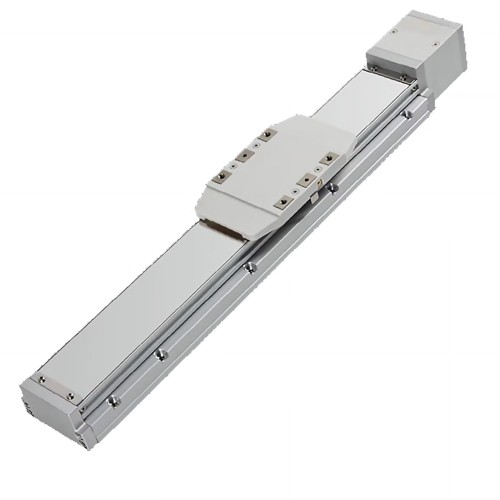

Doppelschienen-Linearmodul, Linearführungsantrieb FCH60 50–1000 mm mit 400 W Servomotor

Doppelschienen-Linearmodul, Linearführungsantrieb FCH60 50–1000 mm mit 400 W Servomotor

Eigenschaften:

Das Linearmodul mit 400-Watt-Servomotor bietet ausreichend Leistung und lässt sich einfach über einen Controller steuern. Der Verfahrweg der Linearschiene reicht von 50 mm bis 1000 mm.

Positionsgenauigkeit ±0,01 mm. Die Gewindesteigung ist um das 2,4-fache erhöht und damit doppelt so hoch wie bei vergleichbaren Produkten.

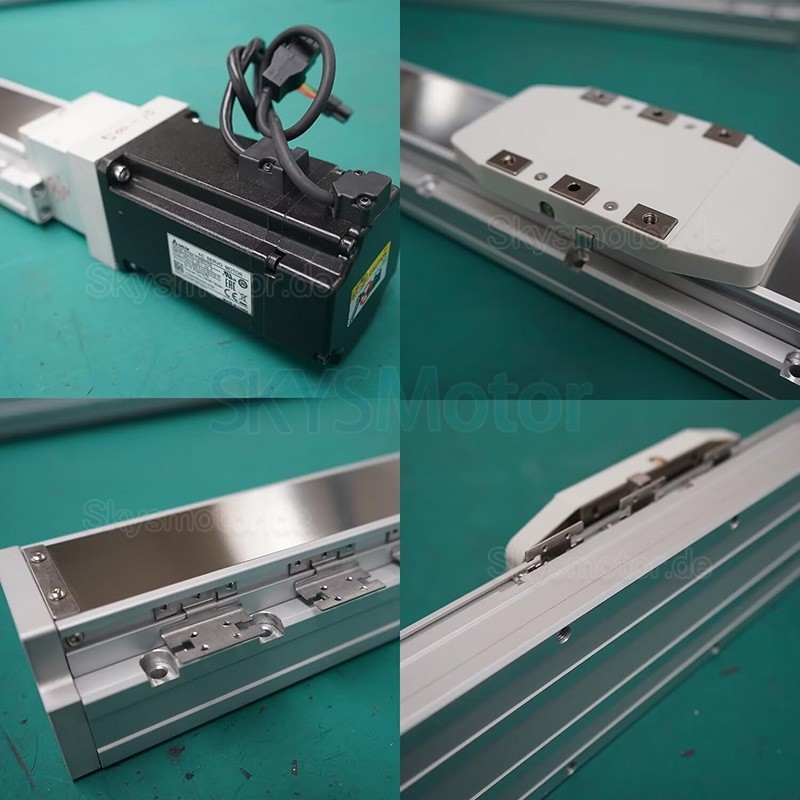

Integrierte doppelte Führungsschiene im Linearmodul. Eingelassene Präzisionsführung sorgt für stabileren Betrieb und zuverlässige Hubbewegung.

Das Linearmodul verfügt über ein einteilig gefertigtes Profil, bietet höhere Steifigkeit und trägt hohe Lasten ohne Verformung oder Vibration. Langlebige Ausführung für den dauerhaften Einsatz.

Die vollständig aus Aluminium gefertigte Struktur in Kombination mit einer G1210-Kugelgewindespindel und Stahlriemen bietet hohe Stabilität. Maximale horizontale Traglast: 80 kg. Maximale vertikale Traglast: 40 kg.

Anwendungsbereiche:

Lineares Schienenkreuz, weit verbreitet in Produktionsmaschinen, Inspektionsgeräten, Präzisionsmessungen in optischen Laboren, Feineinstellung der Verschiebung sowie Positionierung und Bewegung mechanischer Geräte.

Beschreibung:

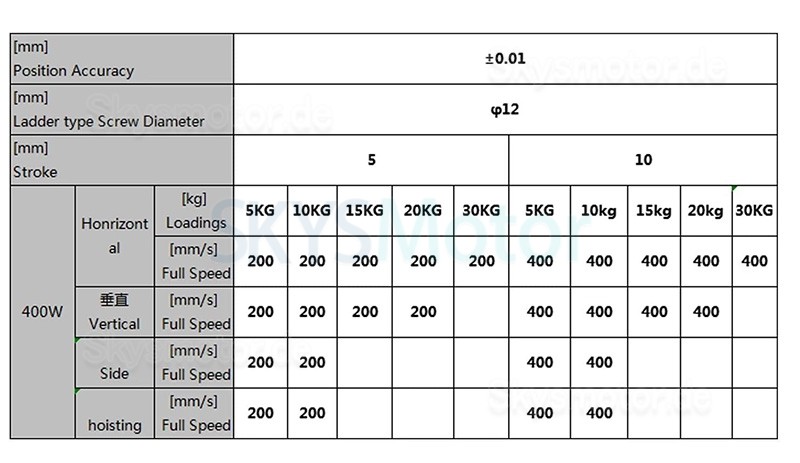

FCH60 Leistungsparameter(Standard-Servomotor)

Standard-Kugelumlaufspindel:G1210

Positionsgenauigkeit: ±0,01mm

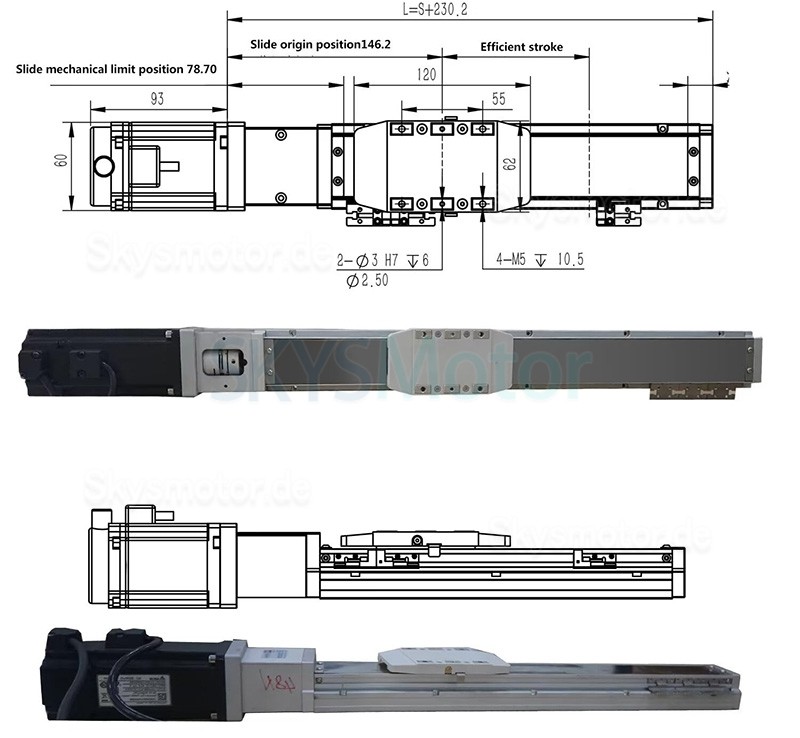

Efficient Stroke: 50-1000mm

Horizontale Traglast: 30kg

Vertikale Traglast: 20kg

Seitenlast: 10kg

Hublast: 10kg

Horizontale Geschwindigkeit: 400mm/s

Seitenlastgeschwindigkeit: 400mm/s

Vertikale Geschwindigkeit: 400mm/s

Hubgeschwindigkeit: 400mm/s

Lärm: <65dB

Lagertemperatur: -15℃-+60℃;
