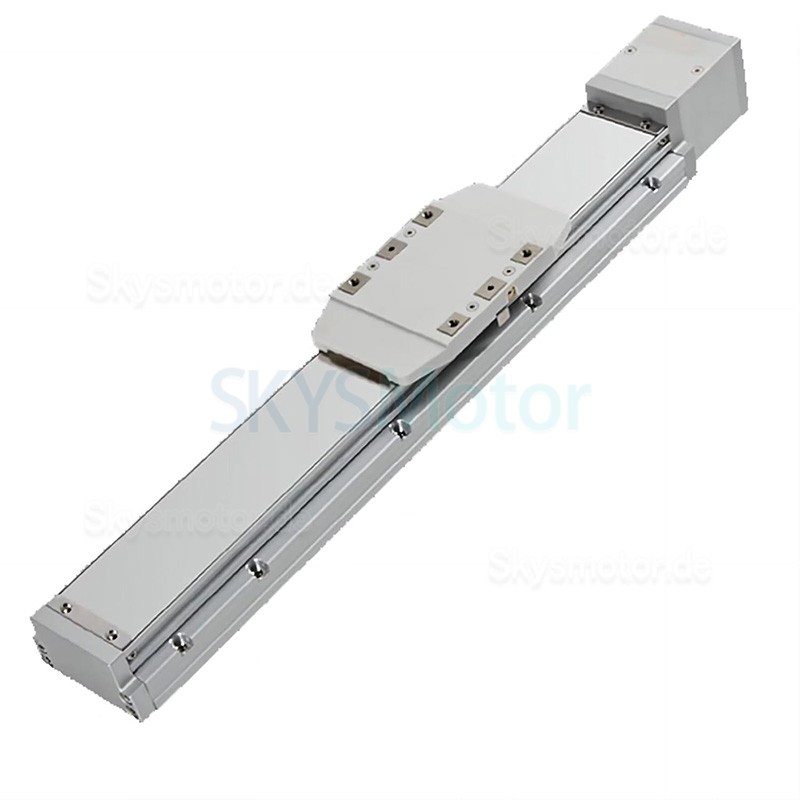

Doppelschienen-Linearmodul, Linearführungsantrieb FCH90 50–1100 mm mit 750 W Servomotor

Doppelschienen-Linearmodul, Linearführungsantrieb FCH90 50–1100 mm mit 750 W Servomotor

Eigenschaften:

Das Linearmodul mit 750-Watt-Servomotor bietet ausreichend Leistung und lässt sich einfach über einen Controller steuern. Der Verfahrweg der Linearschiene reicht von 50 mm bis 1100 mm.

Positionsgenauigkeit ±0,01 mm. Die Anzahl der Gewindegänge ist um das 2,4-fache erhöht und damit doppelt so hoch wie bei vergleichbaren Produkten.

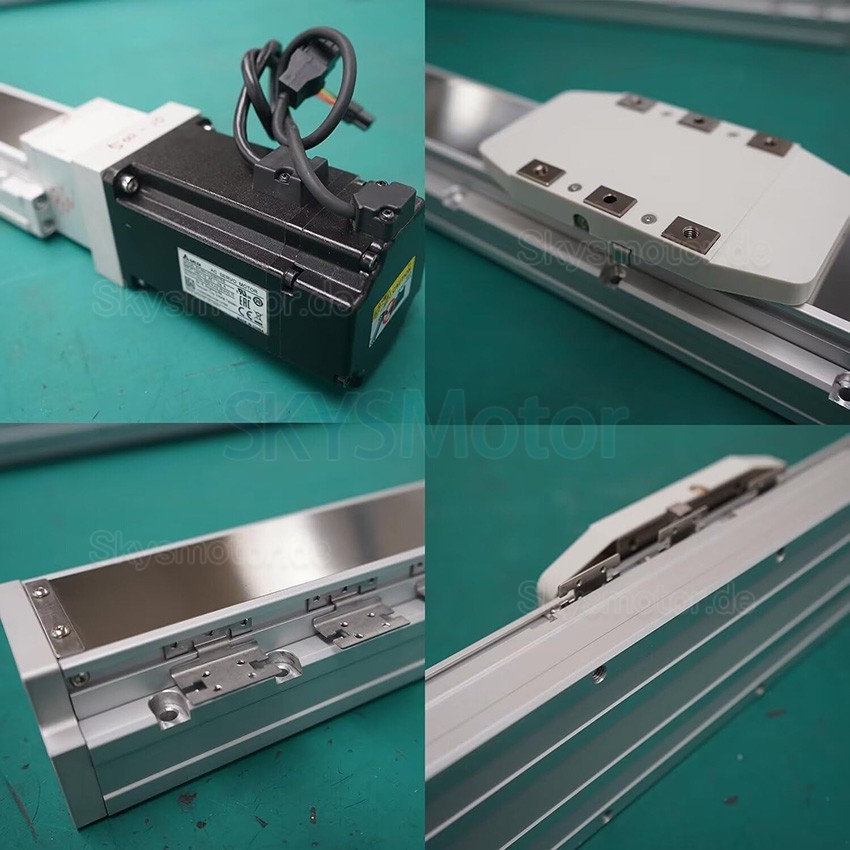

Integrierte doppelte Führungsschiene im Linearmodul. Eingelassene Präzisionsführung sorgt für einen stabileren Betrieb und zuverlässige Hubbewegung.

Das Linearmodul verfügt über ein einteilig gefertigtes Profil, bietet erhöhte Steifigkeit und trägt hohe Lasten ohne Verformung oder Vibration. Ausgelegt für eine lange Lebensdauer.

Die vollständig aus Aluminium gefertigte Struktur in Kombination mit einer G1610-Kugelgewindespindel und Stahlriemen bietet hohe Stabilität. Maximale horizontale Traglast: 80 kg. Maximale vertikale Traglast: 40 kg.

Anwendung:

Linearschienen-Tischkreuz, weit verbreitet in Produktionsmaschinen, Prüfgeräten, Präzisionsmessungen in optischen Laboren, zur Feineinstellung von Verschiebungen sowie zur Positionierung und Bewegung mechanischer Geräte.

Specificaiton:

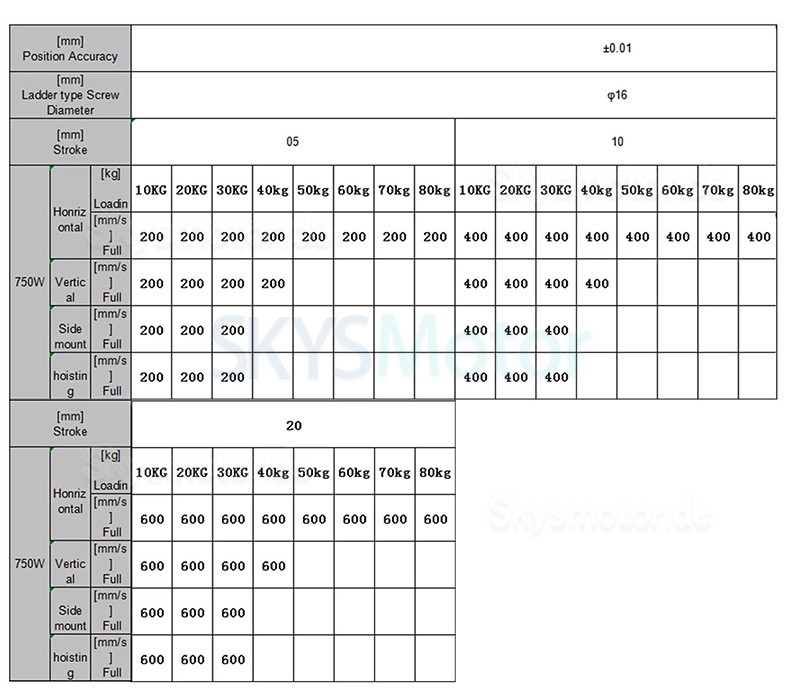

FCH90 Leistungsparameter(Standard-Servomotor)

Standard-Kugelumlaufspindel:G1610

Positionsgenauigkeit: ±0,01mm

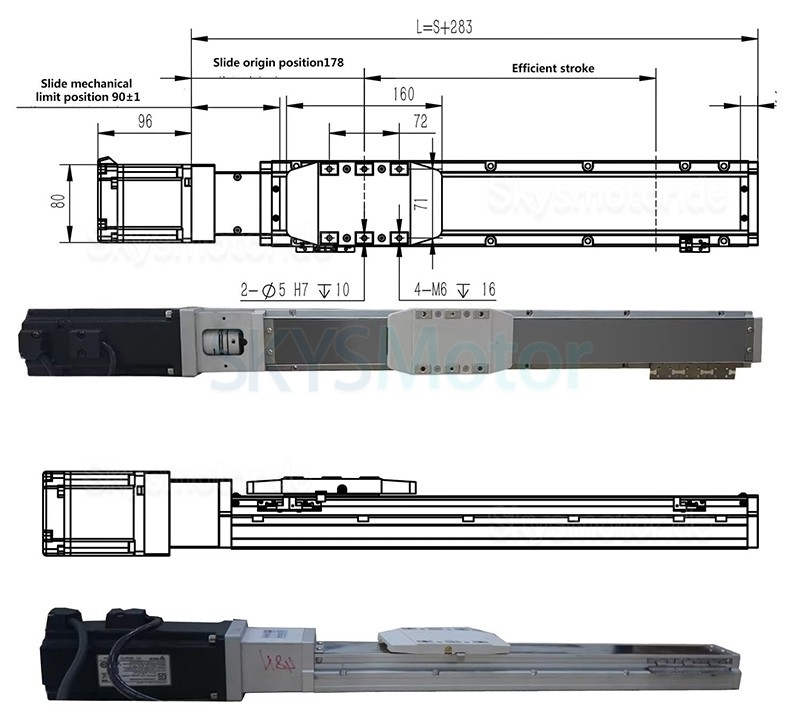

Efficient Stroke: 50-1100mm

Horizontale Traglast: 80kg

Vertikale Traglast: 40kg

Seitenlast: 30kg

Hublast: 30kg

Horizontale Geschwindigkeit: 400mm/s

Seitenlastgeschwindigkeit: 400mm/s

Vertikale Geschwindigkeit: 400mm/s

Hubgeschwindigkeit: 400mm/s

Lärm: <65dB

Lagertemperatur: -15℃-+60℃;
