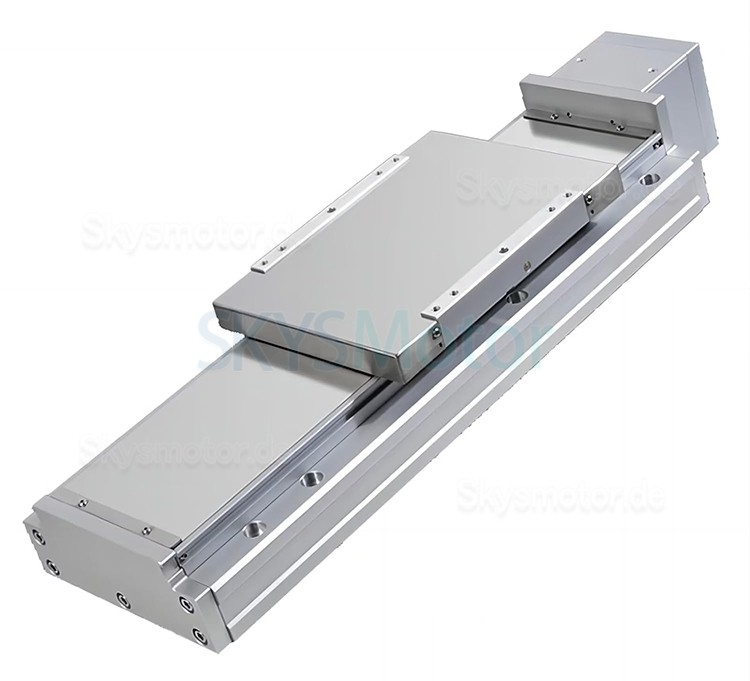

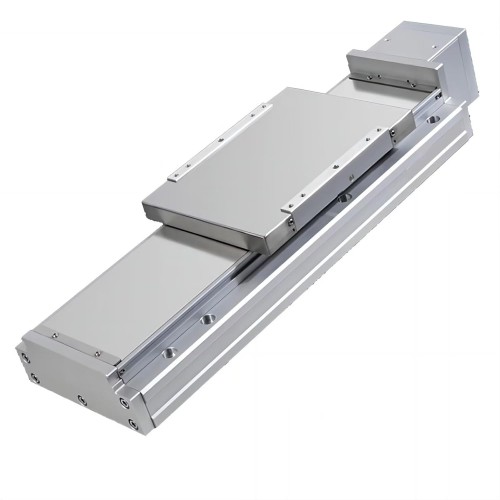

Doppelschienen-Linearmodul, Linearführungsantrieb FCH140 50–1250 mm mit 1000-W-Servomotor

Doppelschienen-Linearmodul, Linearführungsantrieb FCH140 50–1250 mm mit 1000-W-Servomotor

Eigenschaften:

Das Linearmodul mit 1000-Watt-Servomotor bietet ausreichend Leistung und lässt sich einfach über einen Controller steuern. Der Verfahrweg der Linearschiene reicht von 50 mm bis 1250 mm.

Positionsgenauigkeit ±0,01 mm. Die Anzahl der Gewindegänge ist um das 2,4-fache erhöht und damit doppelt so hoch wie bei vergleichbaren Produkten.

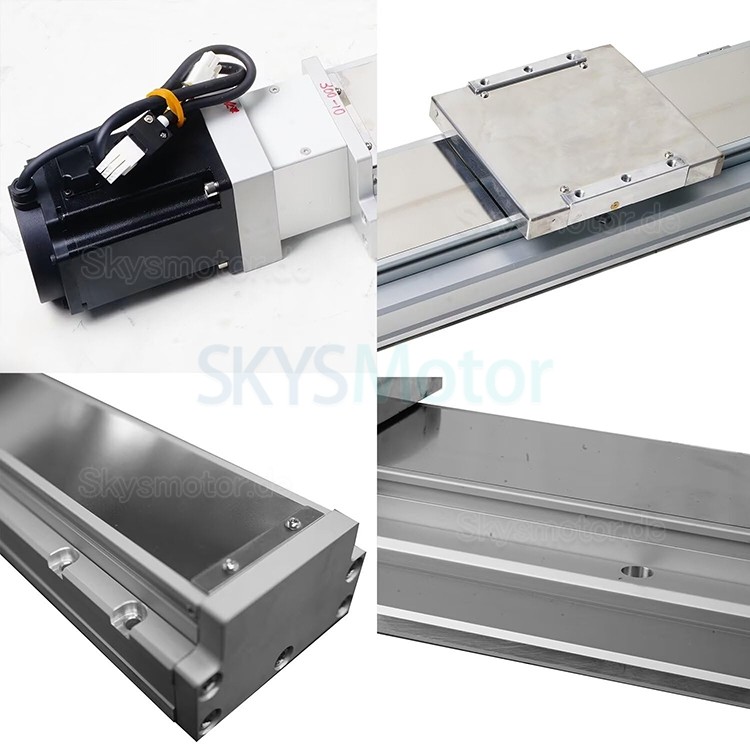

Integrierte doppelte Führungsschiene im Linearmodul. Eingelassene Präzisionsführung sorgt für einen stabilen Betrieb und zuverlässige Hubbewegung.

Das Linearmodul verfügt über ein einteilig gefertigtes Profil, bietet erhöhte Steifigkeit und trägt hohe Lasten ohne Verformung oder Vibration. Ausgelegt für eine lange Lebensdauer.

Die vollständig aus Aluminium gefertigte Struktur in Kombination mit einer G1610-Kugelgewindespindel und Stahlriemen bietet hohe Stabilität. Maximale horizontale Traglast: 120 kg. Maximale vertikale Traglast: 80 kg.

Produktbeschreibung

Anwendungsbereiche: Lineares Schienen-Bühnenkreuz, weit verbreitet in Produktionsmaschinen, Inspektionsgeräten, Präzisionsmessungen in optischen Laboren, Feineinstellung der Verschiebung sowie Positionierung und Bewegung mechanischer Geräte.

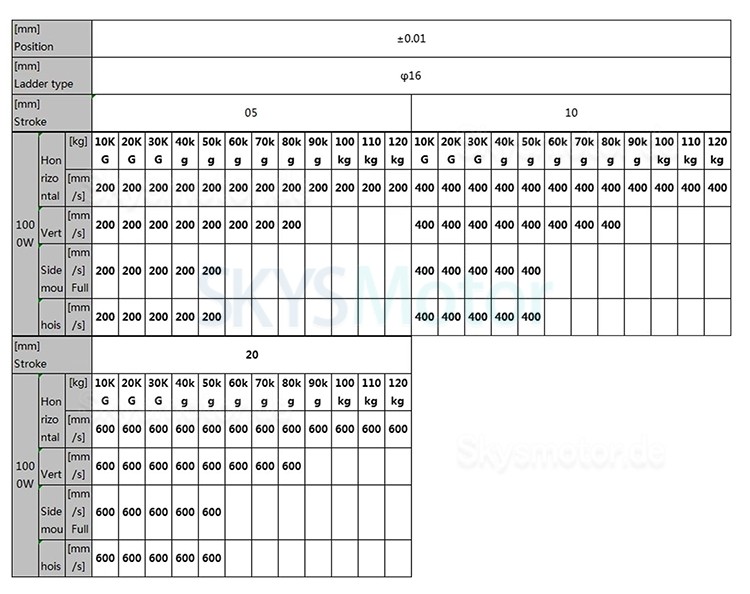

FCH140 Leistungsparameter(Standard-Servomotor)

Standard-Kugelumlaufspindel:G1610

Positionsgenauigkeit: ±0,01mm

Efficient Stroke: 50-1250mm

Horizontale Traglast: 120kg

Vertikale Traglast: 80kg

Seitenlast: 50kg

Hublast: 50kg

Horizontale Geschwindigkeit: 400mm/s

Seitenlastgeschwindigkeit: 400mm/s

Vertikale Geschwindigkeit: 400mm/s

Hubgeschwindigkeit: 400mm/s

Lärm: <65dB

Lagertemperatur: -15℃-+60℃;
