PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-Stepper, Max.Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Schrittmotor
- Handbücher und Dokumentation:
PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-Stepper, Max,Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Schrittmotor

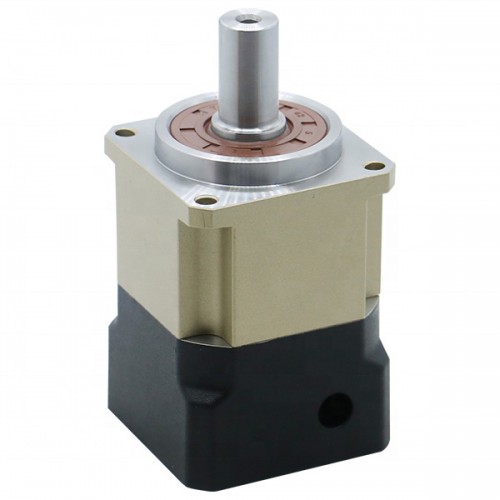

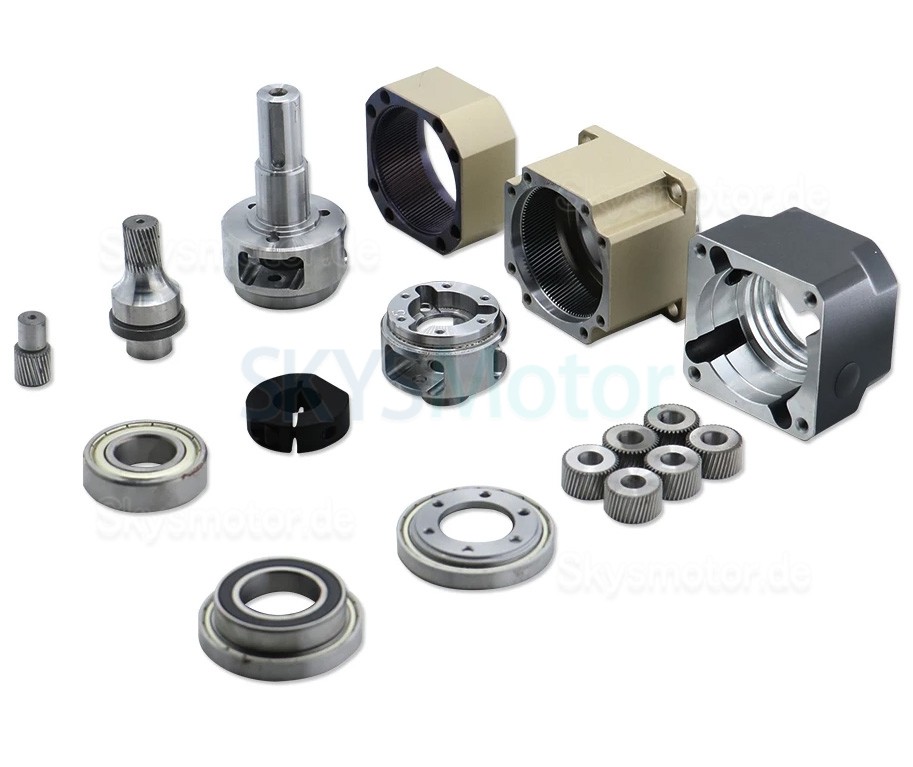

Dieses schrägverzahnte Planetengetriebe PGH60-L1SW-Stepper ist für Nema-23- und Nema-24-Schrittmotoren ausgelegt. Das Getriebe bietet ein Übersetzungsverhältnis von 3:1 bis 10:1 und ein Verdrehspiel von maximal 6 Bogenminuten. Die Nenndrehzahl beträgt 3000 min⁻¹, die maximale Drehzahl 6000 min⁻¹. Ausgangswelle mit 16 mm Durchmesser und Passfedernut. Gehäuseabmessung 61 x 61 mm, Getriebelänge 83 mm. Antriebswellendurchmesser 8 mm.

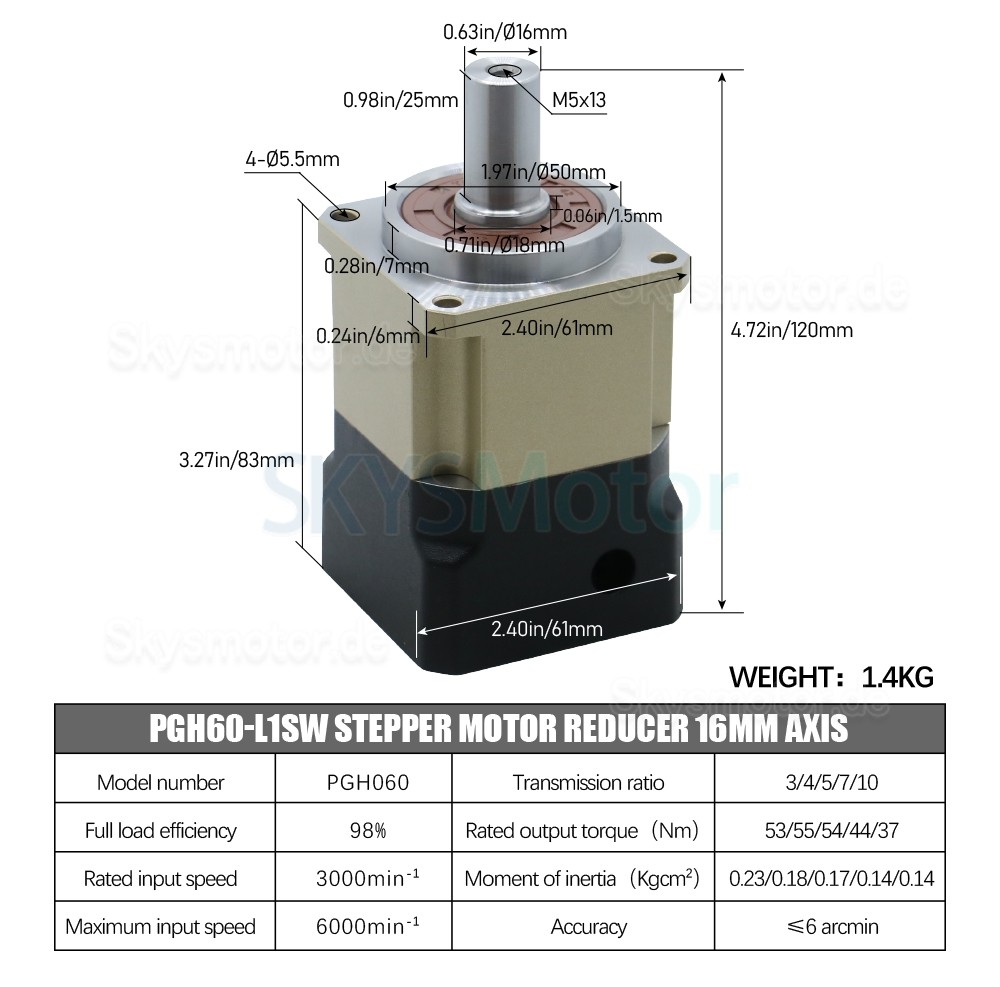

Getriebe Spezifikationen:
Herstellerteilenummer: PGH60-L1SW-Stepper
Getriebeart: Helical Planetary
Wirkungsgrad: 98%
Verdrehspiel im Leerlauf: <=6 Bogenminuten
Nenndrehzahl:3000min-1
Maximale Drehzahl:6000min-1
Übersetzungsverhältnis:3/4/5/7/10
Nenn-Drehmoment(Nm):53/55/54/44/37
Trägheitsmoment(Kgc㎡):0,23/0,18/0,17/0,14/0,14

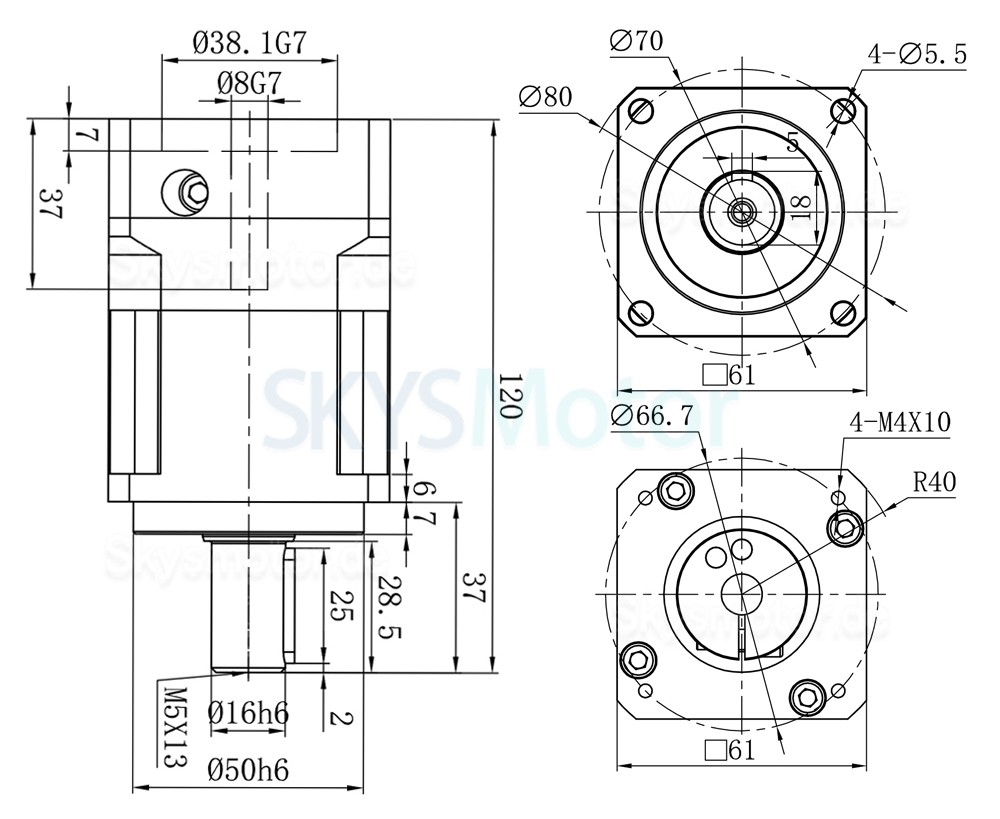

Physikalische Spezifikation:
Bauform: 61 x 61 mm
Getriebelänge: 83 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ16 mm
Ausgangswellenlänge: 28,5 mm
Antriebswellendurchmesser: Φ8 mm
Antriebswellenlänge: 37 mm
.jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-Stepper, Max.Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Getriebeart | Schrägverzahntes Planetengetriebe |
| Verdrehspiel im Leerlauf | <=6' |
| Flanschdurchmesser (mm) | 61 x 61 |
| Getriebelänge (mm) | 83 |
| Eingangswellendurchmesser (mm) | 8 |
| Länge der Eingangswelle (mm) | 37 |
| Durchmesser der Ausgangswelle (mm) | 16 |
| Untersetzung | 3:1/4:1/5:1/7:1/10:1 |

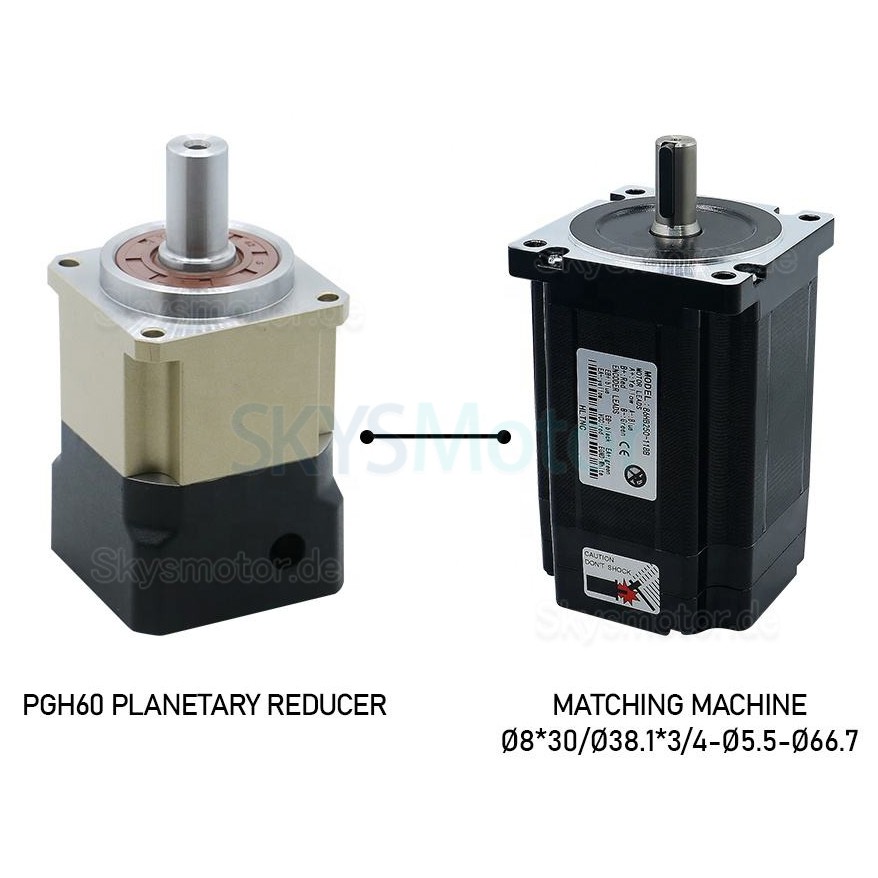

| Anzug für Motor | Nema 23/Nema 24 |
| Abtriebswellentyp | Passfeder |
| Produktserie | PGH60 Serie |
| Länge der Ausgangswelle (mm) | 28,5 |
