PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-SERVO, Max.Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Servomotor
- Handbücher und Dokumentation:
PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-SERVO, Max,Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Servomotor

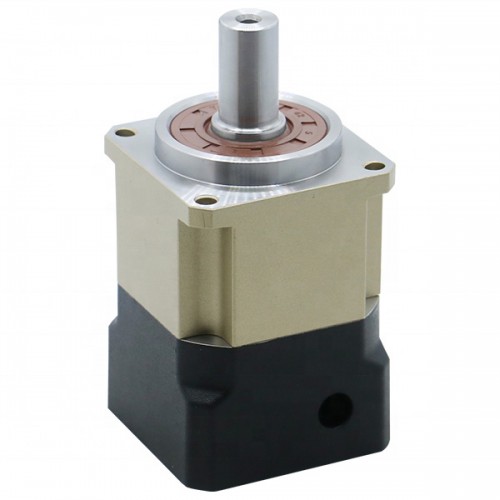

Dieses schrägverzahnte Planetengetriebe PGH60-L1SW-SERVO ist für Nema-23- und Nema-24-Servomotoren ausgelegt. Es bietet ein Übersetzungsverhältnis von 3:1 bis 10:1 und ein Verdrehspiel von maximal 6 Bogenminuten. Die Nenndrehzahl beträgt 3000 min⁻¹, die maximale Drehzahl 6000 min⁻¹. Der Ausgangswellendurchmesser beträgt 14 mm mit Passfedernut, die Getriebelänge liegt bei 83 mm. Das Gehäuse misst 61 x 61 mm, der Antriebswellendurchmesser beträgt 14 mm.

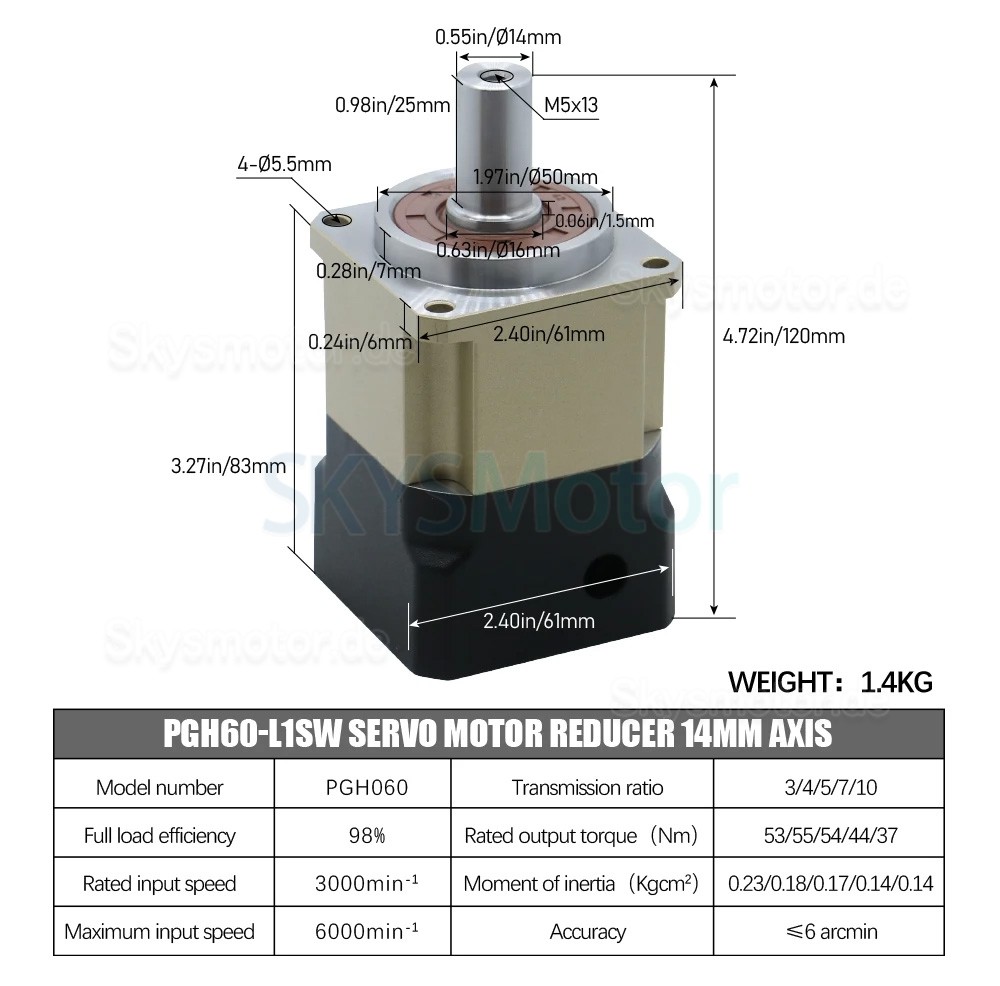

Getriebe Spezifikationen:
Herstellerteilenummer: PGH60-L1SW-SERVO
Getriebeart: schrägverzahntes planetengetriebe
Wirkungsgrad: 98%
Verdrehspiel im Leerlauf: <=6 Bogenminuten
Übersetzungsverhältnis:3/4/5/7/10
Nenn-Drehmoment(Nm):53/55/54/44/37
Trägheitsmoment(Kgc㎡):0,23/0,18/0,17/0,14/0,14
Nenndrehzahl:3000min-1
Maximale Drehzahl:6000min-1

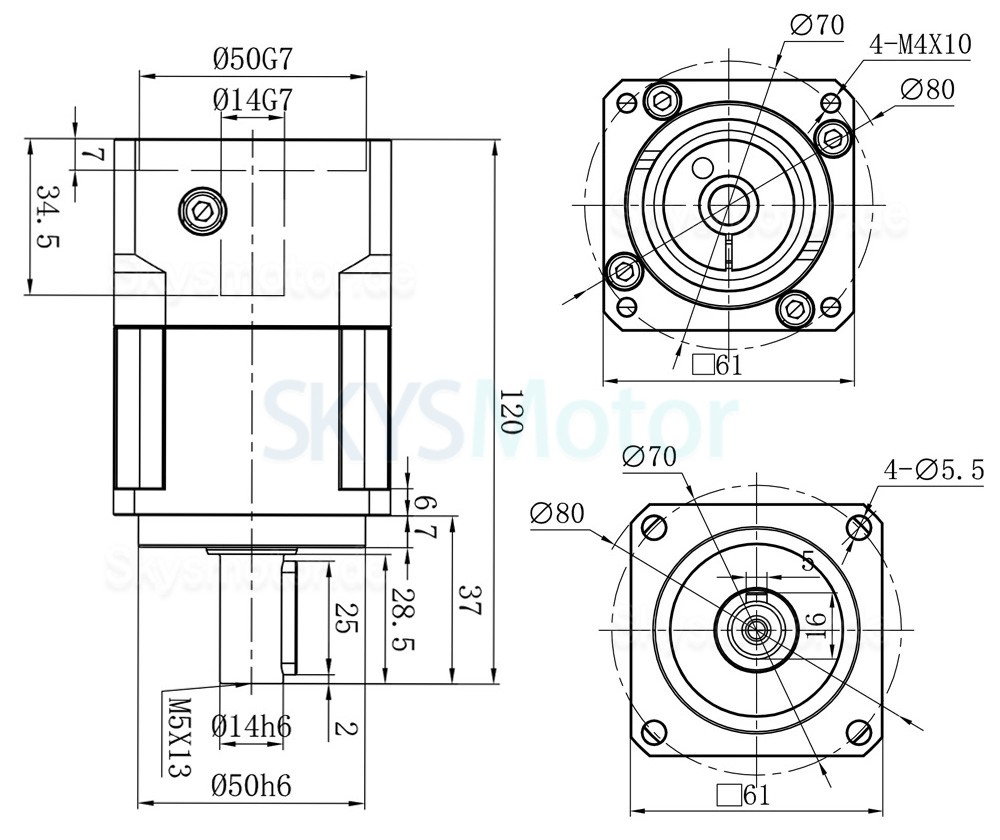

Physikalische Spezifikation:
Bauform: 61 x 61 mm
Getriebelänge: 83 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 28,5 mm
Antriebswellendurchmesser: Φ14 mm
Antriebswellenlänge: 34,5 mm
.jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-SERVO, Max.Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Servomotor")
.jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L1SW-SERVO, Max.Verhältnis 10:1, Verdrehspiel 6' für Nema 23,24 Servomotor")
| Physikalische Spezifikation | |
|---|---|
| Untersetzung | 3:1 / 4:1 / 7:1 / 10:1 / 5:1 |
| Getriebeart | Schrägverzahntes Planetengetriebe |
| Anzug für Motor | Nema 23 / Nema 24 |
| Verdrehspiel im Leerlauf | <=6' |
| Flanschdurchmesser (mm) | 61 x 61 mm |
| Getriebelänge (mm) | 83 |
| Eingangswellendurchmesser (mm) | 14 |
| Länge der Eingangswelle (mm) | 34,5 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 28,5 |
| Abtriebswellentyp | Passfeder |
| Produktserie | PGH60 Serie |
-
