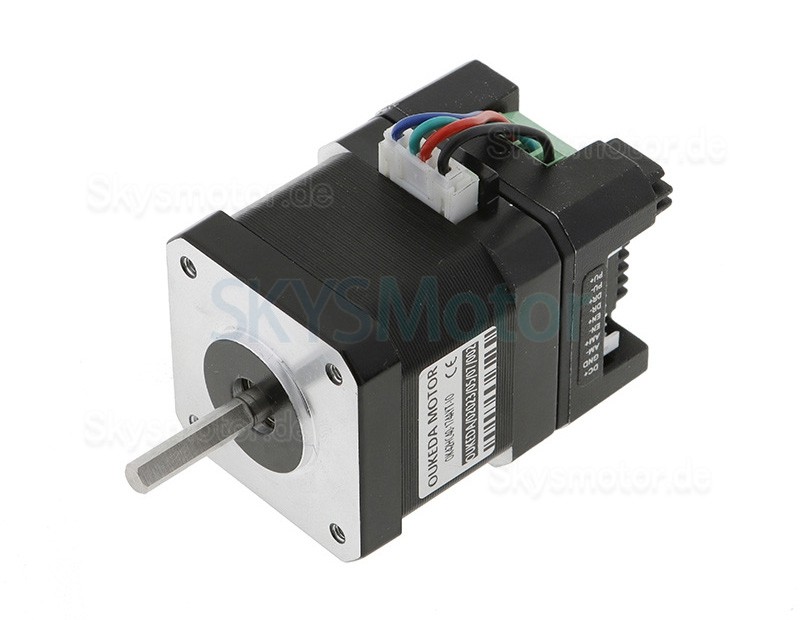

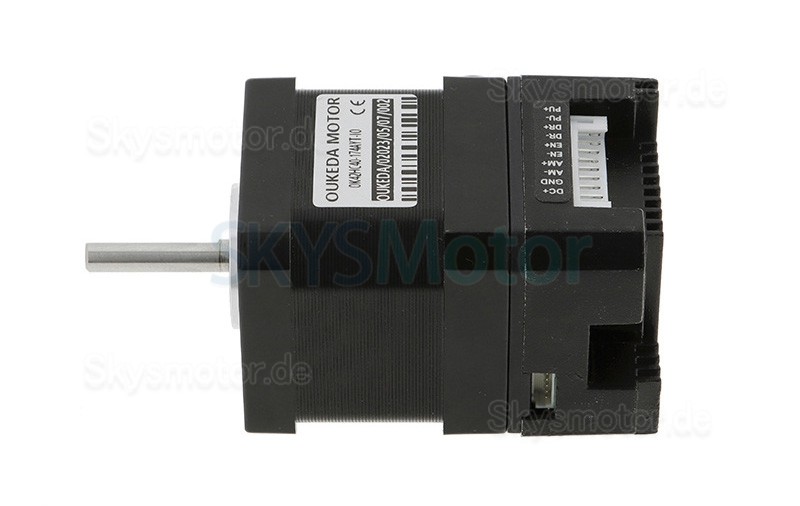

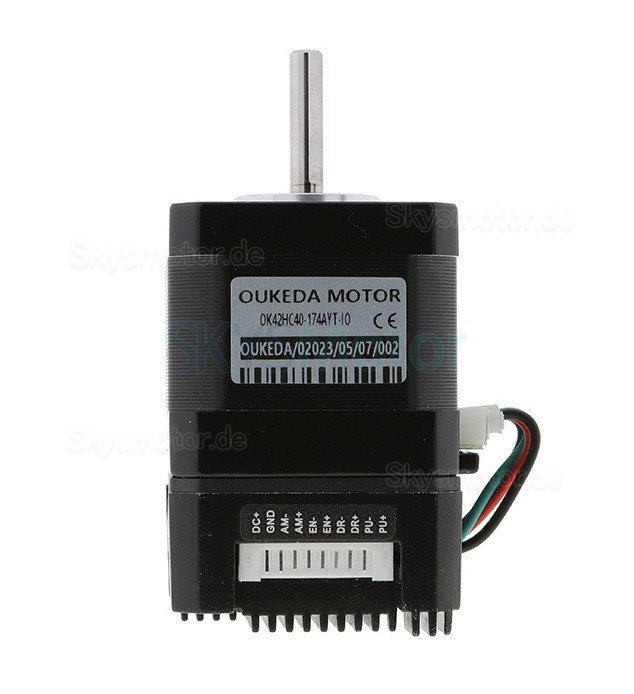

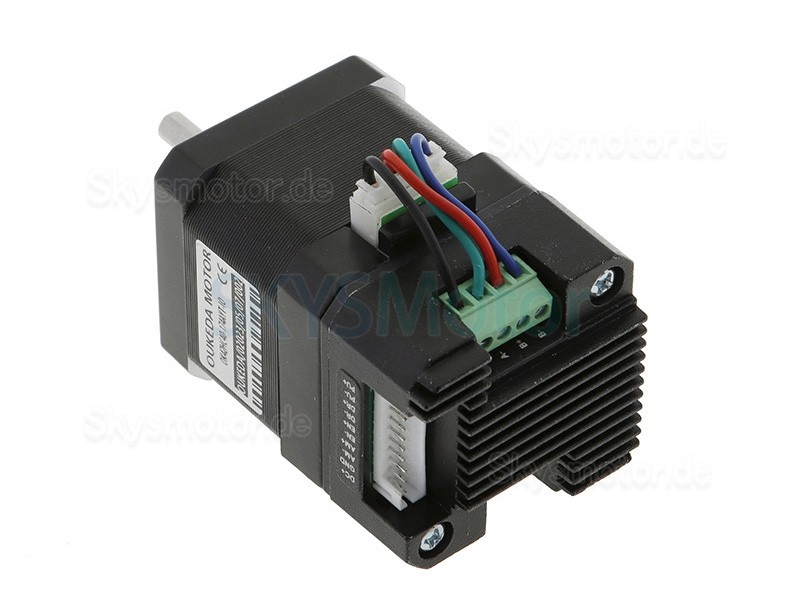

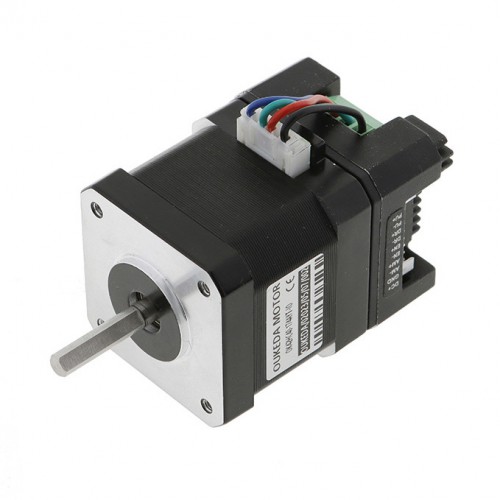

OUKEDA Nema 17 Integriertem Schrittmotor mit Treiber OK42HC40-174AYT-IO 1,8 Deg 0,44Nm 1,68A 2 Phasen 12-40VDC

OUKEDA Nema 17 Integriertem Schrittmotor mit Treiber OK42HC40-174AYT-IO 1,8 Deg 0,44Nm 1,68A 2 Phasen 12-40VDC

Dies ist ein 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem Haltemoment von 44 Ncm, ausgelegt für den Einsatz in Systemen mit integriertem Controller. Der Motor hat einen Nennstrom von 1,68 A pro Phase und arbeitet im Spannungsbereich von 12 bis 40 V DC. Mit einem Gehäusemaß von 42 x 42 mm (Nema 17) und einer Welle mit 5 mm Durchmesser eignet sich dieser Motor für verschiedene Anwendungen in der Automatisierung und im industriellen Bereich. Der integrierte Controller unterstützt die Drehzahlregelung über Puls sowie zehn Schaltsteuerungsoptionen.

Models available:

Motorlänge:34mm   32Ncm

Motorlänge:40mm   45Ncm (Standardmodell)

Motorlänge:48mm   55Ncm

Motorlänge:60mm   75Ncm

Elektrische Spezifikation:

Herstellerteilenummer: OK42HC40-174AYT-IO

Schrittwinkel: 1,8 Grad

Anzahl der Phasen:2

Phasenspannung:3,27VDC

Haltemoment: 44Ncm

Nennstrom/Phase: 1,68A

Phasenwiderstand: 1,95 ohms

Induktivität: 4,4 mH ± 20%(1KHz)

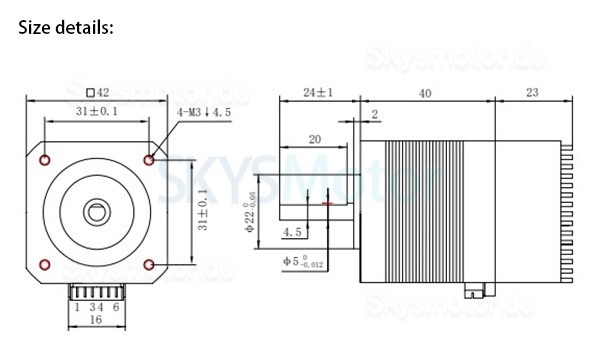

Physikalische Spezifikation:

Bauform: 42 x 42 mm

Motorlänge:40mm

Driver Length: 23 mm

Motorlänge:63mm

Länge der D-Flachwelle:20mm

Wellendurchmesser: Φ5 mm

Länge der Welle: 24 mm

Gewicht: 300g

Treiberspezifikation:

Ausgangsspitzenstrom: 0 - 2.1A

Eingangsspannung: 12 - 40 VDC

Drehzahlregelung durch Impulse von 200–25.600 U/min

10-Wege-Schaltersteuerung;
