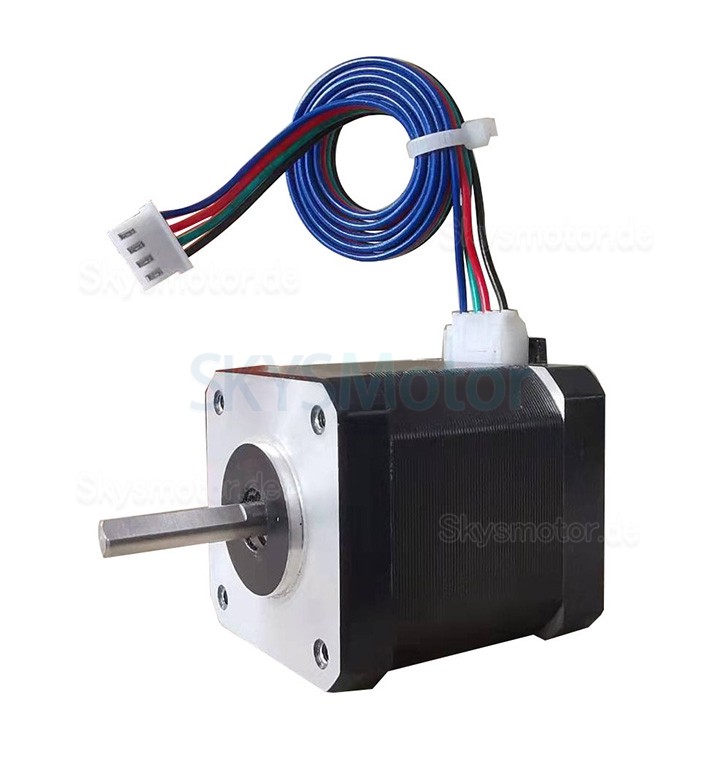

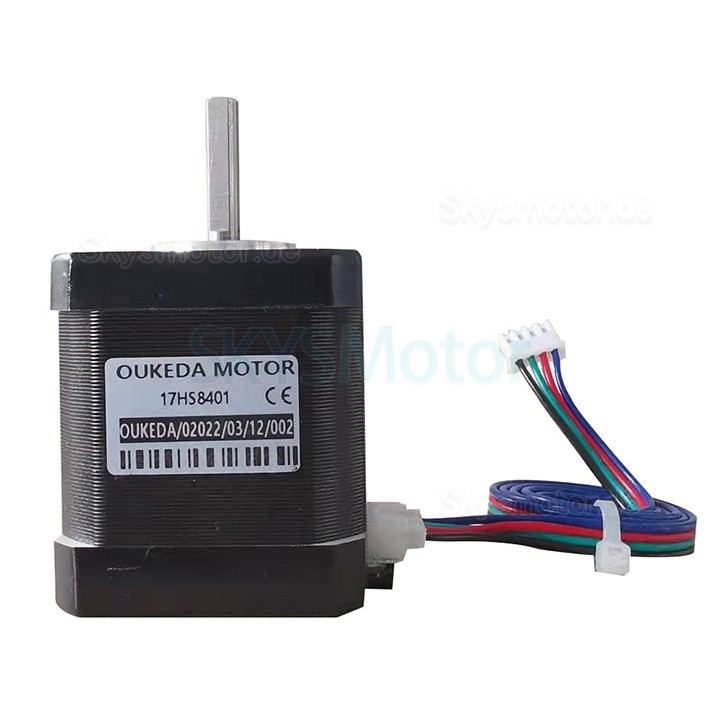

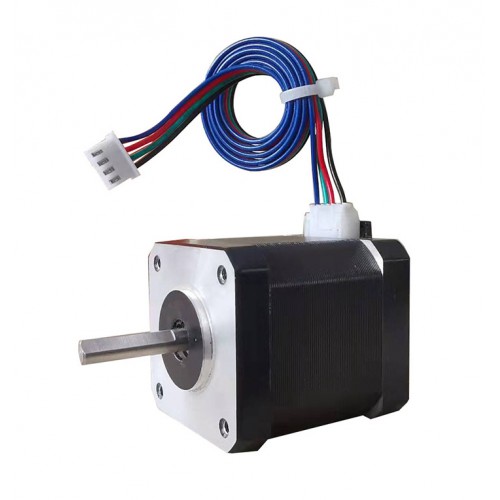

OUKEDA NEMA 17 Schrittmotor 17HS8401 2A 59Ncm 1,8 Grad D-cut für 3D-Drucker
Dies ist ein 2-Phasen-bipolarer Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem Haltemoment von 59 Ncm. Der Motor verfügt über einen Phasenstrom von 2 A und arbeitet im Spannungsbereich von 12 bis 36 V. Mit einem Gehäusemaß von 42 x 42 mm (Nema 17), einer Welle mit 5 mm Durchmesser und D-Flachprofil eignet sich dieser Motor für den Einsatz in 3D-Druckern und anderen Präzisionsanwendungen.
Elektrische Spezifikation
Herstellerteilenummer: 17HS8401
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 59Ncm
Phasenspannung:2,8V
Phasenstrom:2A
Phasenspannung: 12V
Betriebsspannung:12-36V
Phasenwiderstand: 1,4 ohms
Induktivität: 3,0mH ± 20%(1KHz)

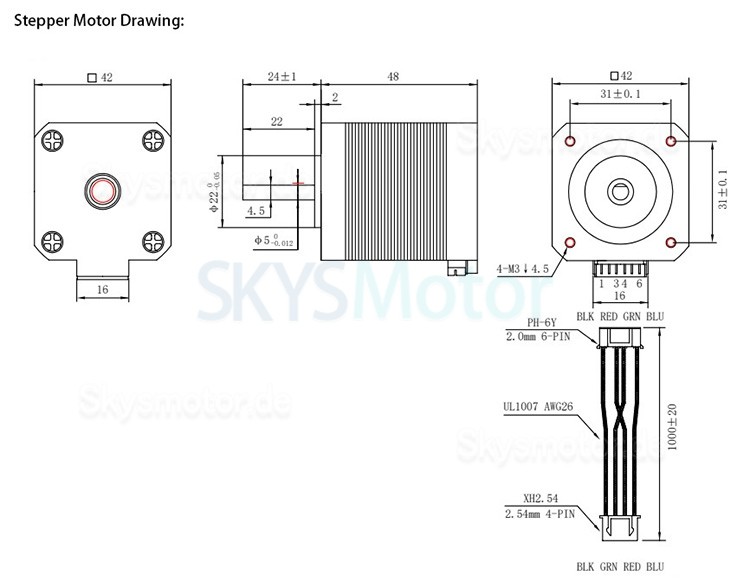

Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Wellendurchmesser: Φ5mm
Länge der Welle: 24mm
Länge der D-Flachwelle: 22mm
Anzahl der Leitungen: 4
Leitungslänge: 300mm
Gewicht:400g;
.jpg "OUKEDA NEMA 17 Schrittmotor 17HS8401 2A 59Ncm 1,8 Grad D-cut für 3D-Drucker")
.jpg "OUKEDA NEMA 17 Schrittmotor 17HS8401 2A 59Ncm 1,8 Grad D-cut für 3D-Drucker")
.jpg "OUKEDA NEMA 17 Schrittmotor 17HS8401 2A 59Ncm 1,8 Grad D-cut für 3D-Drucker")
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 42x42 |
| Länge der Welle (mm) | 24 |
| Wellendurchmesser (mm) | 5 |
| Motorlänge (mm) | 48 |
| Länge der D-Flachwelle | 22 |
| Gewicht (g) | 400 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Produkttyp | Bipolarer Schrittmotor |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 83,55 |
| Phasenwiderstand (ohm) | 1,4 |
| Schrittwinkel (°) | 1,8 |
| Induktivität (mH) | 3 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Phasenstrom (A) | 2 |
| Phasenspannung (V) | 12 |
| Anzahl der Phasen | 2 |
| Open-loop/Closed-loop | Open-loop |
