Oukeda Permanentmagnet Schrittmotor 4 Phasen OK25BY15-50-5 7,5 Grad 0,24A 44mN.m
Dies ist ein 4-phasiger Permanentmagnet-Schrittmotor mit 7,5° Schrittwinkel und 44 mNm Rastmoment. Er verfügt über einen Phasenstrom von 0,24 A und arbeitet mit 12 V. Mit kompakter Bauform von Φ25 mm, 2 mm Wellendurchmesser und unipolarer Erregung.
Elektrische Spezifikation:
Herstellerteilenummer:OK25BY15-50-5
Motortyp: Permanentmagnet Schrittmotor
Phasen: 4
Schrittwinkel: 7,5 deg
Phasenstrom: 0,24A
Stromspannung:12V
Erregung:4-2 Unipolar
Rastmoment:44 mN.m Max
Haltemoment: 107mN.m Min
Einschaltmoment:39mN.m(bei 200pps)
Einschaltgeschwindigkeit:650 PPS Min
Phasenwiderstand: 50 ± 7% ohms(25 ℃)
Induktivität: 17 mH ± 20%
Isolationsklasse:E;

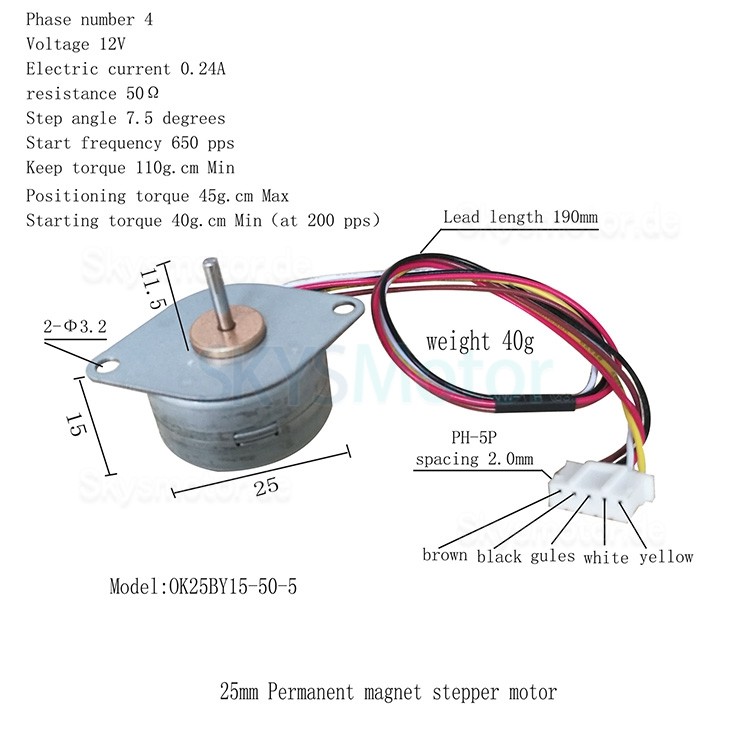

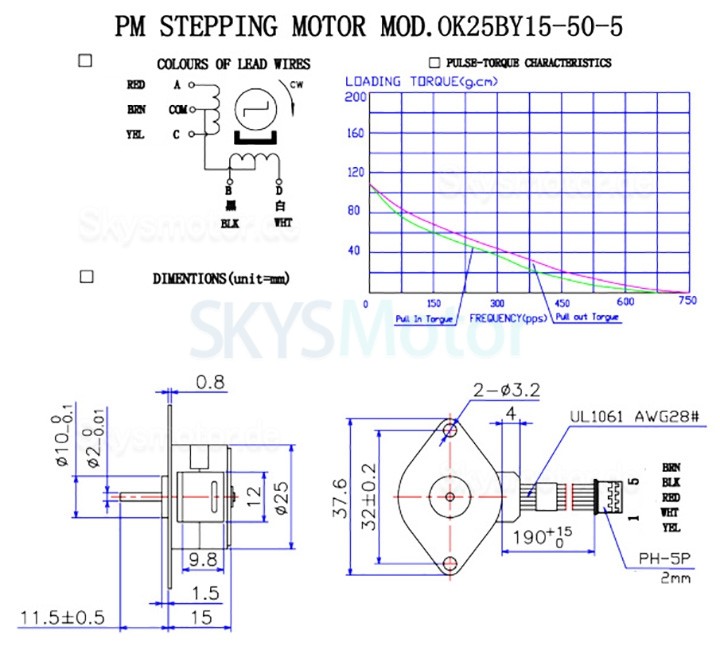

Physikalische Spezifikation:
Bauform: Φ25 mm
Motorlänge: 15 mm
Wellendurchmesser: Φ2 mm
Länge der Welle: 11,5 mm
Anzahl der Leitungen: 5
Leitungslänge: 190 mm
Gewicht:40g;
.jpg "Oukeda Permanentmagnet Schrittmotor 4 Phasen OK25BY15-50-5 7,5 Grad 0,24A 44mN.m")
.jpg "Oukeda Permanentmagnet Schrittmotor 4 Phasen OK25BY15-50-5 7,5 Grad 0,24A 44mN.m")
.jpg "Oukeda Permanentmagnet Schrittmotor 4 Phasen OK25BY15-50-5 7,5 Grad 0,24A 44mN.m")
(1).jpg "Oukeda Permanentmagnet Schrittmotor 4 Phasen OK25BY15-50-5 7,5 Grad 0,24A 44mN.m")
| Elektrische Spezifikation | |
|---|---|
| Schrittwinkel (°) | 7,5° |
| Motortyp | Permanentmagnet schrittmotor |
| Anzahl der Phasen | 4 |
| Rastmoment (mN.m) | 44 |
| Haltemoment (mNcm) | 107 |
| Nennspannung (V) | 12 |
| Phasenstrom (A) | 0,24 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Φ25 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Motorlänge (mm) | 15 |
| Wellendurchmesser (mm) | 2 |
| Länge der Welle (mm) | 11,5 |
| Wellentyp | O |
| Gewicht (g) | 40 |
| Leitungslänge (mm) | 190 |
| Anzahl der Leitungen | 5 |
