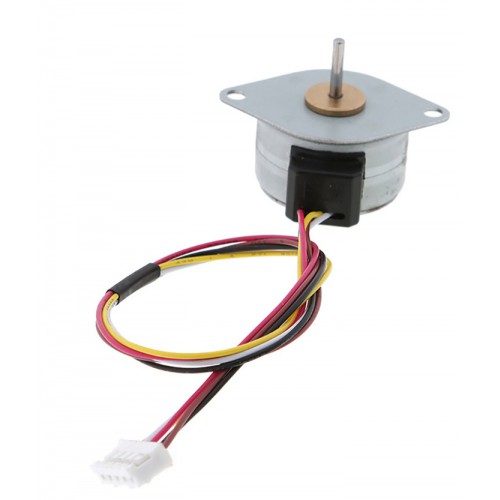

Oukeda Permanentmagnet Schrittmotor OK25PM15-034A5 2 Phasen 1,8 Deg 1A 12Ncm
Dies ist ein 2-phasiger Permanentmagnet-Schrittmotor mit einem Schrittwinkel von 1,8° und einem statischen Drehmoment von 12 Ncm. Er verfügt über einen Phasenstrom von 1 A und arbeitet im Spannungsbereich von 2–24 V. Mit einer Baugröße von Φ36,5 mm, einer Welle mit 5 mm Durchmesser und D-Cut-Design.
Elektrische Spezifikation:
Herstellerteilenummer:OK25PM15-034A5
Motortyp: Permanentmagnet Schrittmotor
Phasen: 2
Schrittwinkel: 1,8 Grad
Phasenstrom: 1A
Phasenspannung:10VDC
Betriebsspannung:2-24V
Statisches Moment:12Ncm
Phasenwiderstand: 10± 7% ohms(25 ℃)
Induktivität: 6mH ± 20%
Isolationsklasse:B

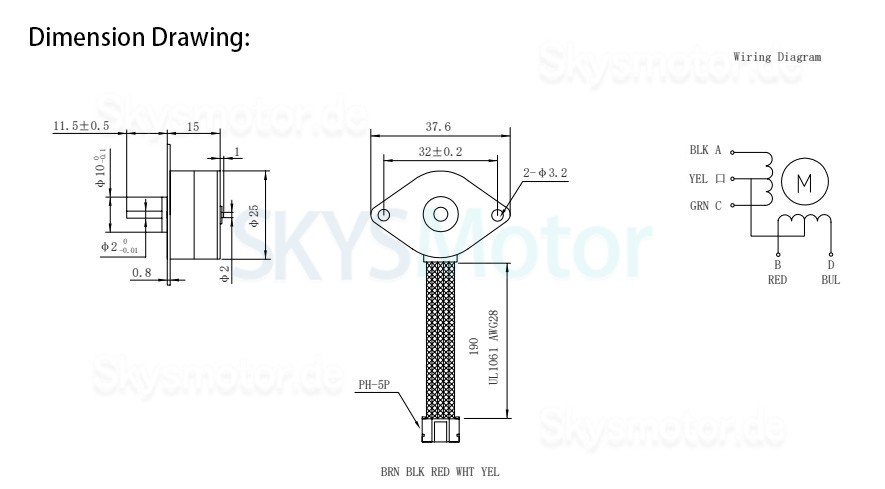

Physikalische Spezifikation:
Bauform: Φ36.5 mm
Motorlänge: 20 mm
Wellendurchmesser: Φ5 mm
Länge der Welle: 22 mm
Länge der D-Flachwelle: 17 mm
Anzahl der Leitungen: 4
Leitungslänge: 240 mm
Gewicht:100g;
.jpg "Oukeda Permanentmagnet Schrittmotor OK25PM15-034A5 2 Phasen 1,8 Deg 1A 12Ncm")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 12 |
| Haltemoment (oz.in) | 16,9 |
| Induktivität (mH) | 6 |
| Phasenwiderstand (ohm) | 10 |
| Nennstrom (A) | 1 |
| Schrittwinkel (°) | 1,8 |
| Motortyp | Permanentmagnet schrittmotor |
| Anzahl der Phasen | 2 |
| Phasenstrom (A) | 1 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 20 |
| Flanschdurchmesser (mm) | Φ36,5 |
| Leitungslänge (mm) | 240 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 22 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 100 |
| Länge der D-Flachwelle | 17 |
