NEMA 34 Closed Loop Schrittmotor Kit 86HB250 + HBS86H mit Closed Loop Schrittmotor + Schrittmotor
- Handbücher und Dokumentation:
NEMA 34 Closed Loop Schrittmotor Kit 86HB250 + HBS86H mit Closed Loop Schrittmotor + Schrittmotor

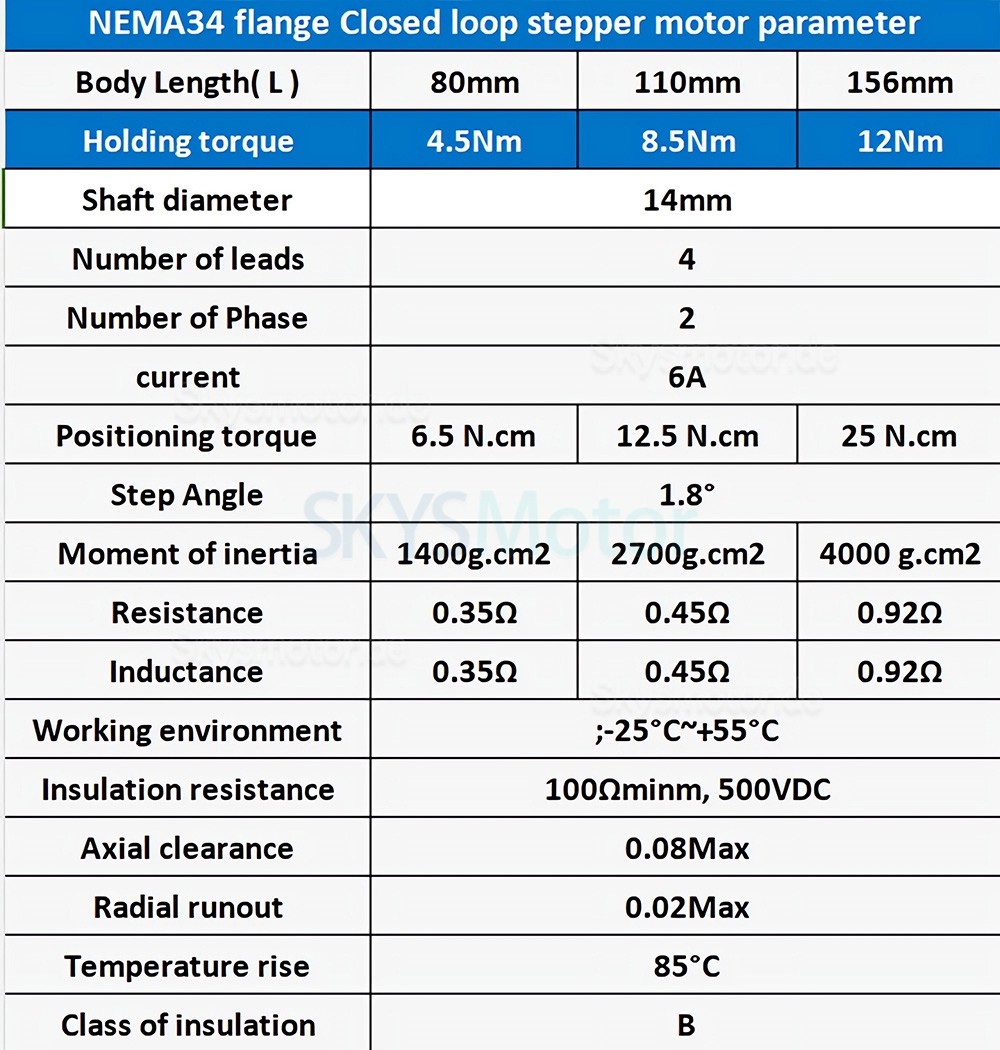

NEMA34-Motorparameter für geschlossenen Regelkreis:
Spezifikationen:
Flansch: NEMA 34 86 mm
Schrittwinkel: 1,8 Grad
Phasen: 2 Phasen
Haltemoment: 4,5 / 8,5 / 12 Nm
Motorlänge: 80 / 110 / 156 mm
Nenndrehzahl: 1000 U/min
Encoder: 1000 Linien
Widerstand: 0,35 / 0,45 / 0,92 Ohm
Induktivität: 0,35 / 0,45 / 0,92 mH
Isolationsklasse: B
Paketinhalt:
1 × NEMA34 Closed-Loop-Schrittmotor
1 × HBS86H (für NEMA34) Treiber
1 × 3 m Encoder-Kabel
1 × 3 m Stromversorgungskabel

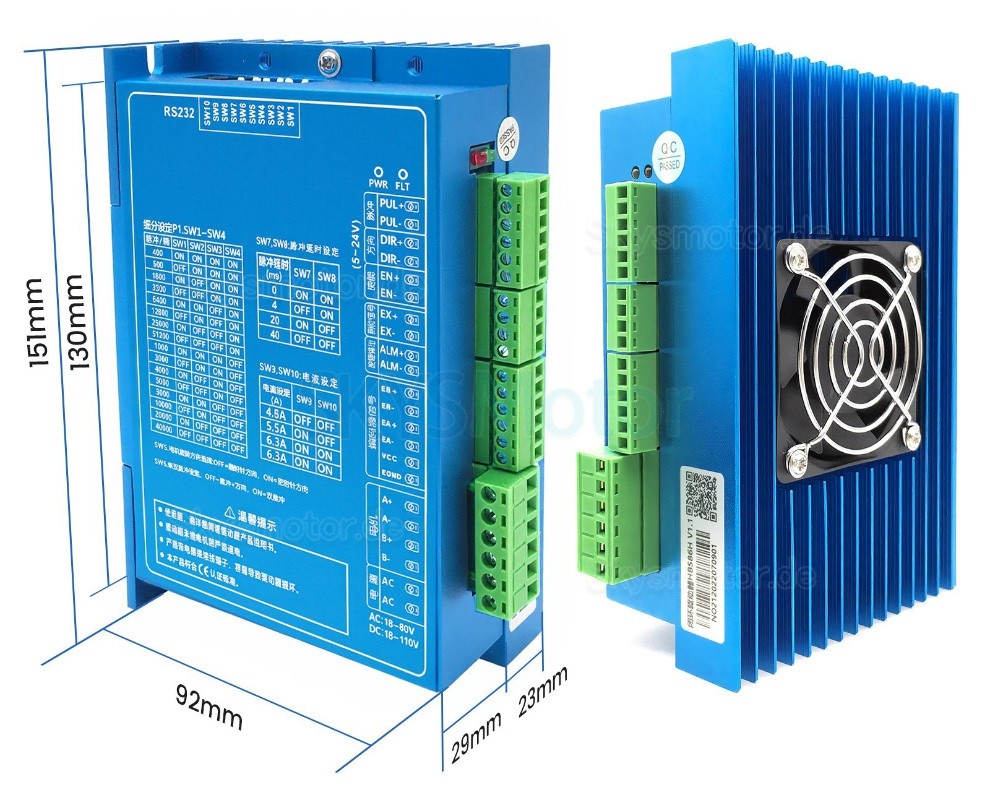

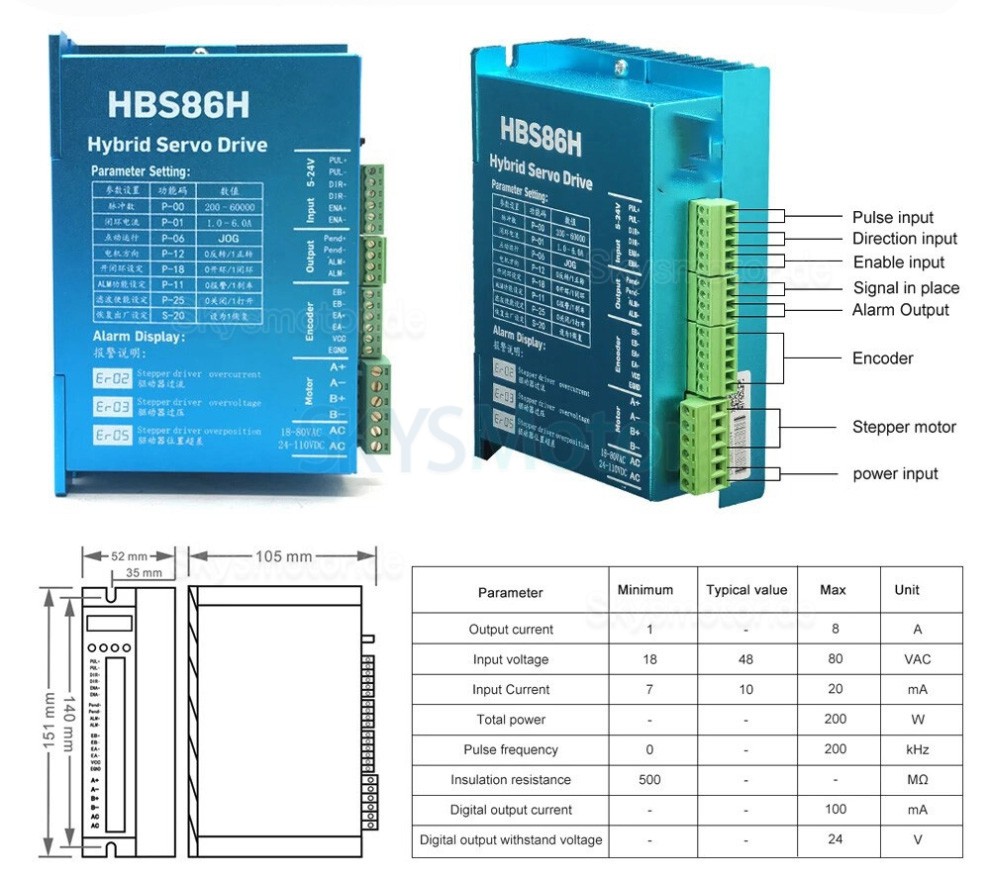

HBS86H Treiber – Funktionen und Eigenschaften:
Modell: HBS86H
Typ: DSP Closed-Loop-Schrittmotortreiber
Maximaler Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritt-Einstellung: 200 bis 51200 PPR
Eingangsspannung: 20–80 V AC / 30–110 V DC
Schutzfunktionen: Überspannung, Überstrom, Verfolgungsfehler, Überschreitungstoleranz
Signaleingang: Unterstützt PUL/DIR- und CW/CCW-Modi (Differenzial)
Kompatibles Signal: 5–24 V (kein Widerstand erforderlich)
Kühlungsart: Luftkühlung
Logiksignalstrom: 7–16 mA

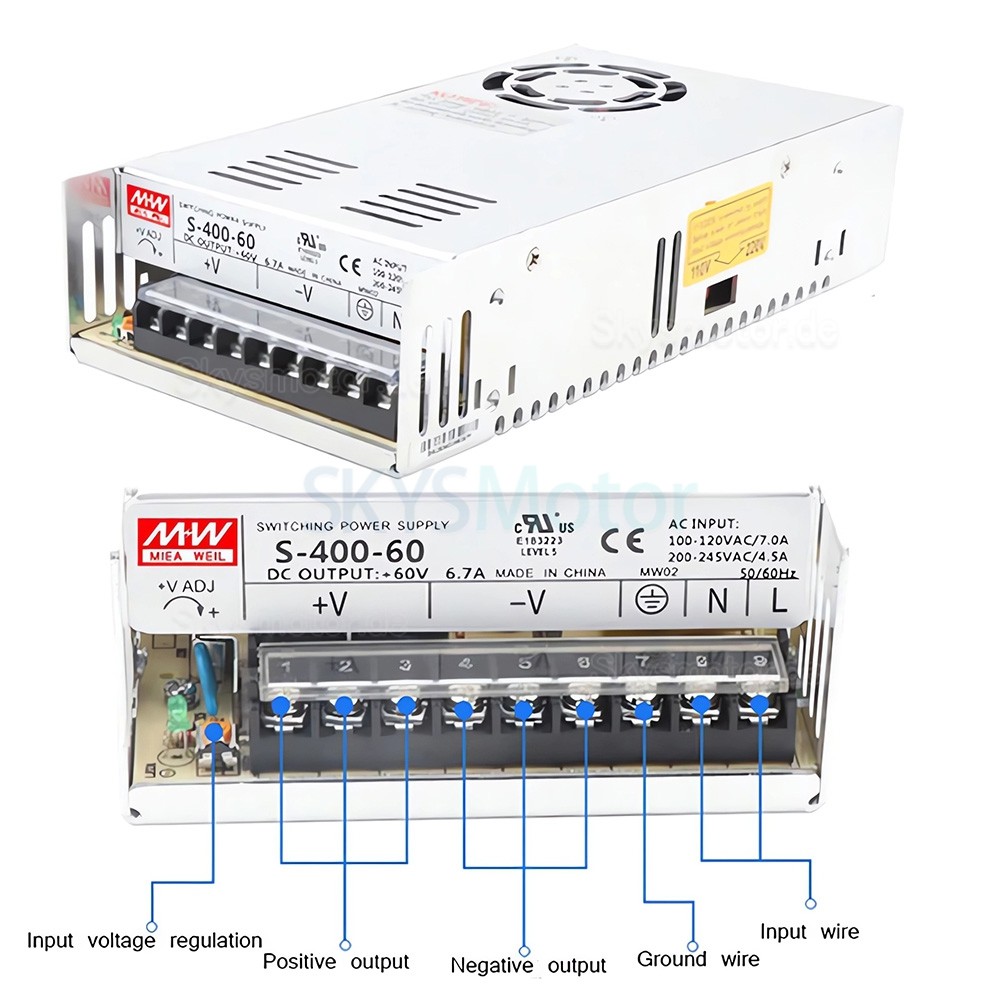

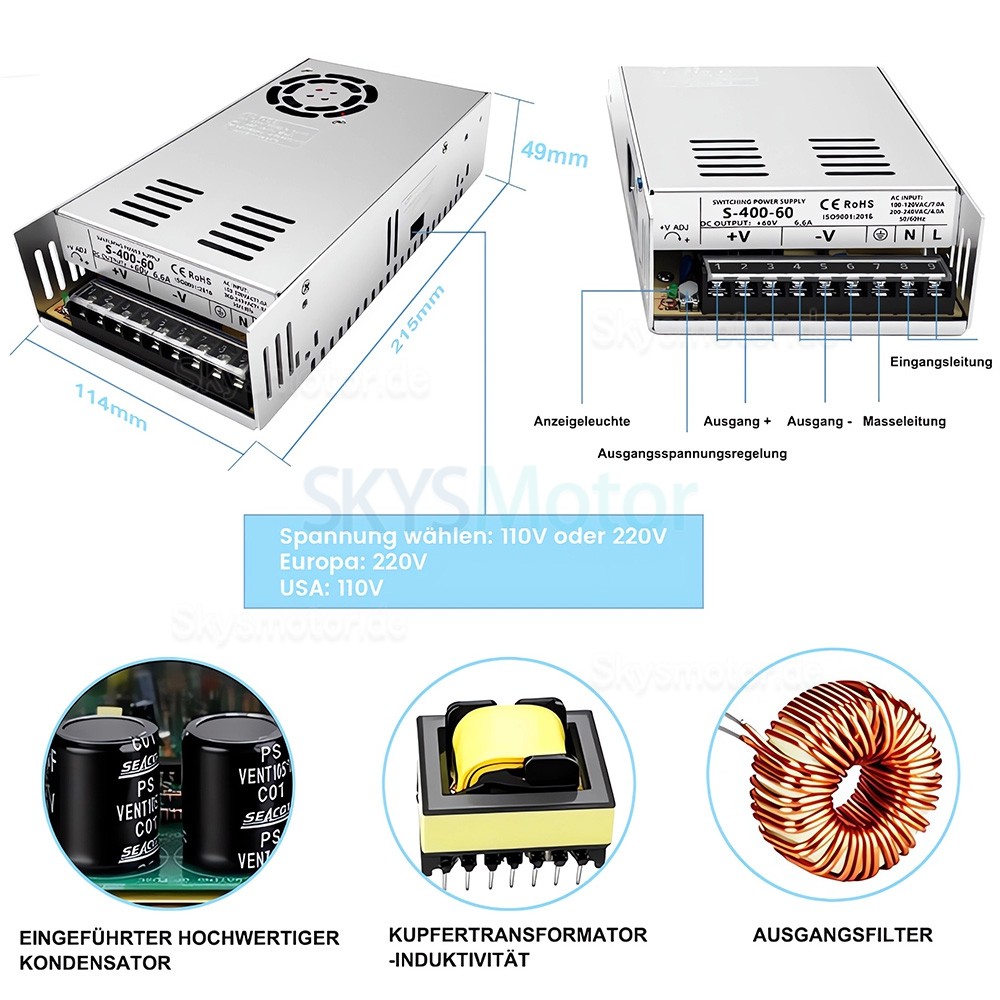

Netzteil-Parameter (Option):
Modell: S-400-60
Nennleistung: 400 W (Maximallast)
Eingangsspannung: AC 100–120 V / 200–245 V AC, 50/60 Hz
Ausgangsspannung: DC 60 V (konstante Spannung)
Ausgangsstrom: 6,6 A
Wandlungswirkungsgrad: mehr als 80 %
Betriebstemperatur: -30 bis +50 °C
Schutzart: IP20
.jpg "NEMA 34 Closed Loop Schrittmotor Kit 86HB250 + HBS86H mit Closed Loop Schrittmotor + Schrittmotor")
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einachsig |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 450 / 850 / 1200 |
| Haltemoment (oz.in) | 637.24 / 1203.68 / 1699.32 |
| Motorlänge (mm) | 110 / 140 / 186 |
| Motor NEMA Größe | NEMA 34 |
| Phasenwiderstand (ohm) | 0.35 / 0.45 / 0.92 |
| Nennstrom (A) | 6 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 31.4 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.8 |
| Anzahl der Phasen | 2 |
-
