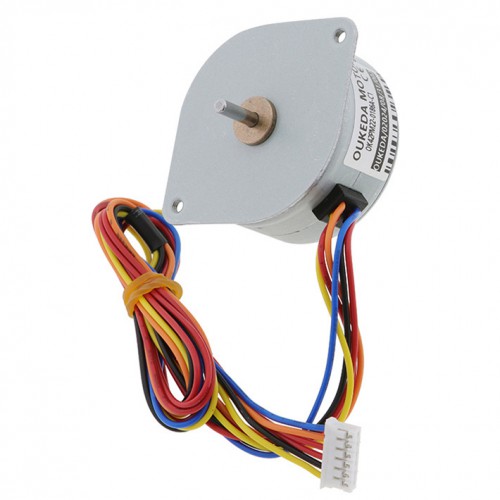

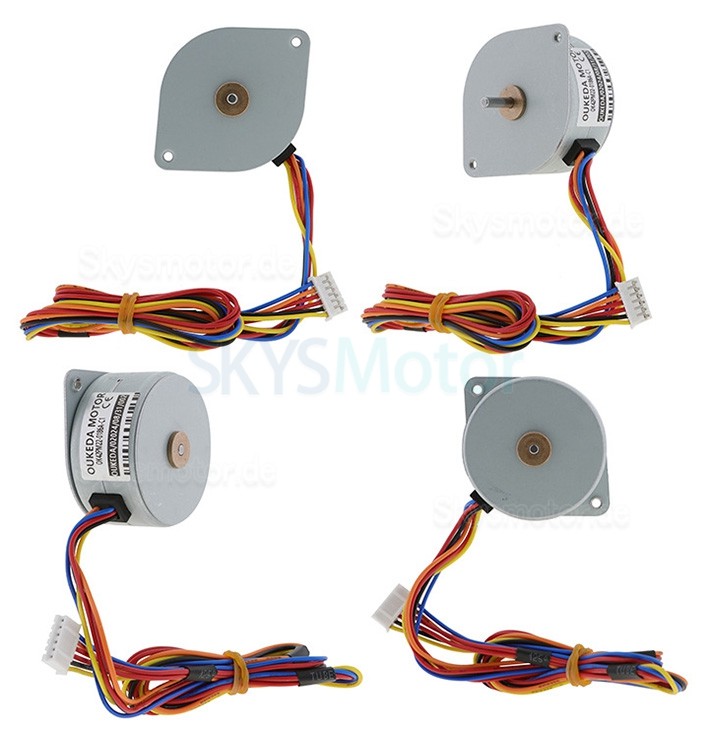

Oukeda Permanentmagnet Schrittmotor OK42PM22-0186A-C1 7,5 Grad 4,90Ncm 12V 6 Drähte
Dies ist ein 4-phasiger Permanentmagnet-Schrittmotor mit 7,5° Schrittwinkel und 4,90 Ncm Haltemoment. Er arbeitet mit 12 VDC und verfügt über einen Phasenstrom von 171 mA. Mit einer Baugröße von Φ42 mm, einer Welle mit 3 mm Durchmesser und 6-adrigem Anschluss eignet sich dieser Motor für Präzisionsanwendungen wie kleine Automatisierungssysteme und die Robotik.
Elektrische Spezifikation:
Herstellerteilenummer:OK42PM22-0186A-C1
Motortyp: Permanentmagnet Schrittmotor
Phasen: 4
Schrittwinkel: 7,5 deg
Phasenstrom: 171mA
Phasenspannung:12VDC
Haltemoment:4,90 Ncm
Rastmoment:0,98 Ncm
Phasenwiderstand: 70± 7% ohms(25 ℃)
Induktivität: 50,93mH ± 20%

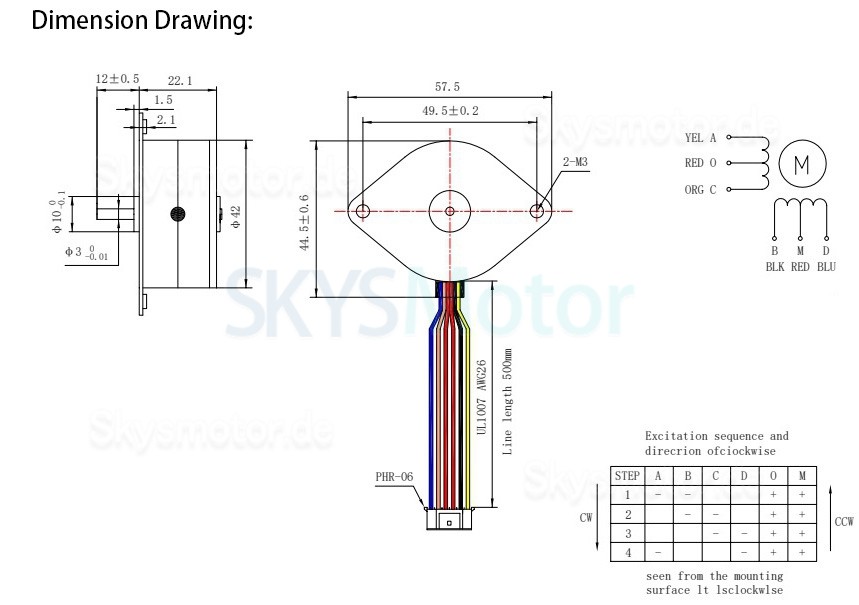

Physikalische Spezifikation:
Bauform: Φ42 mm
Motorlänge: 22,1 mm
Wellendurchmesser: Φ3 mm
Länge der Welle: 12 mm
Anzahl der Leitungen: 6
Leitungslänge: 240 mm
Gewicht:100g;
.jpg "Oukeda Permanentmagnet Schrittmotor OK42PM22-0186A-C1 7,5 Grad 4,90Ncm 12V 6 Drähte")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 4,90 |
| Haltemoment (oz.in) | 6,94 |
| Anzahl der Phasen | 4 |
| Phasenspannung (V) | 12 |
| Induktivität (mH) | 50,93 |
| Phasenwiderstand (ohm) | 70 |
| Phasenstrom (A) | 0,171 |
| Schrittwinkel (°) | 7,5 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 22,1 |
| Flanschdurchmesser (mm) | Φ42 |
| Leitungslänge (mm) | 240 |
| Länge der Welle (mm) | 12 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 100 |
| Wellendurchmesser (mm) | 3 |
| Wellentyp | O |
| Anzahl der Leitungen | 6 |
