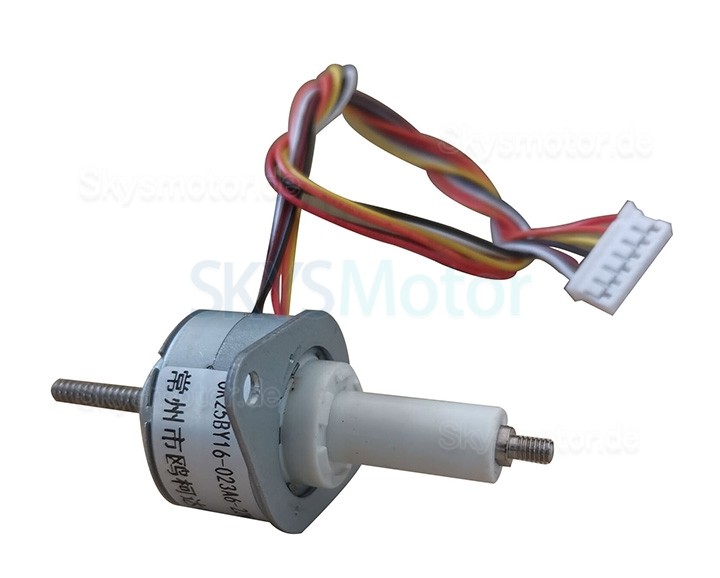

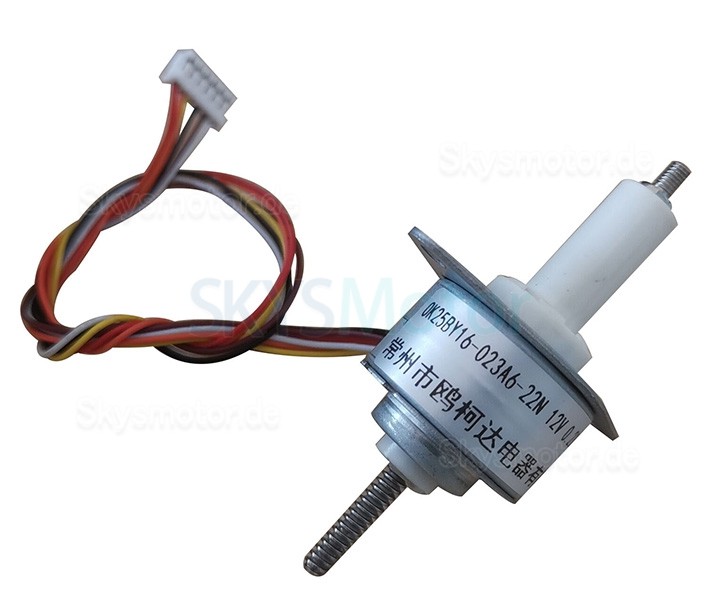

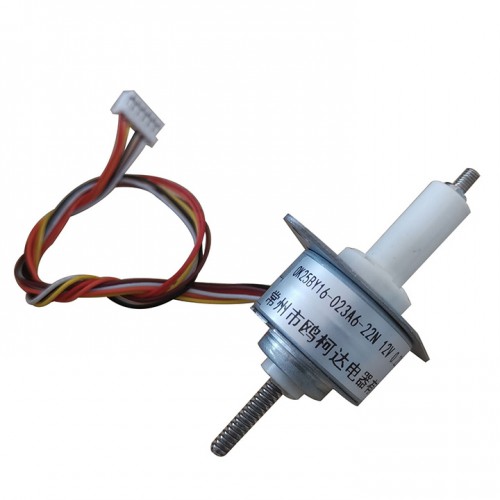

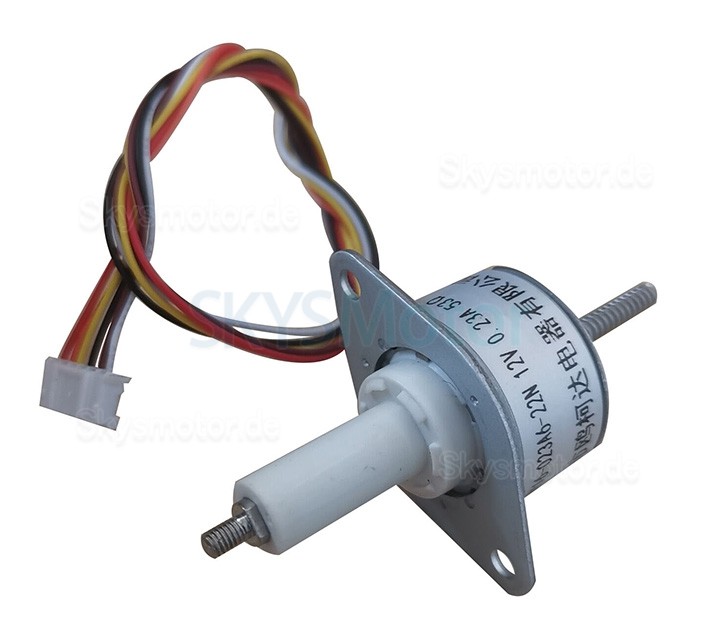

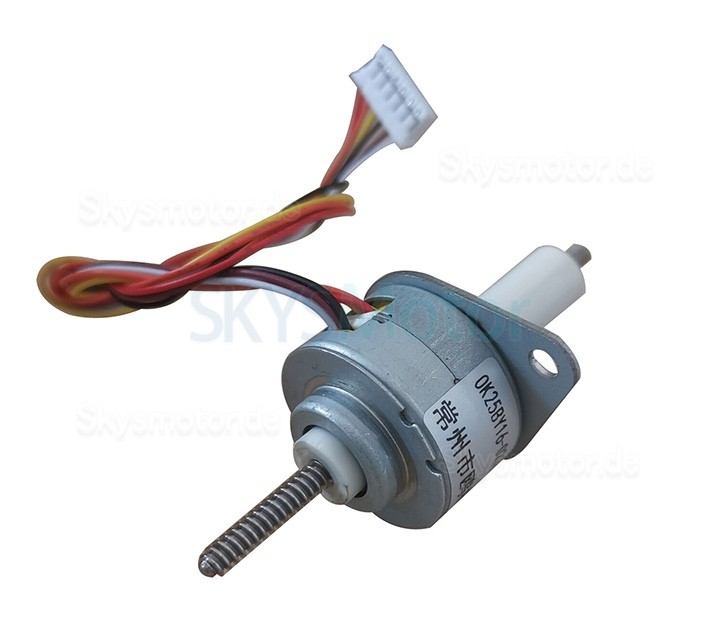

Oukeda Permanentmagnet Linearer Schrittmotor OK25BY16-023A6-22N 15Grad 0,23A 4 Phasen
Dies ist ein 4-phasiger Permanentmagnet-Linearschrittmotor mit einem Schrittwinkel von 15° und einem Phasenstrom von 0,23 A. Er arbeitet mit 12 VDC und bietet einen maximalen Verfahrweg von 22 mm bei einer Schrittweite von 0,0417 mm pro Schritt. Mit einer Baugröße von Φ25 mm und einer Schubkraft von über 1,5 kgf (15 N) bei 100pps.
Elektrische Spezifikation:
Herstellerteilenummer: OK25BY16-023A6-22N
Motortyp: Permanentmagnet Linearer Schrittmotor
Phasen: 4
Schrittwinkel: 15 deg
Phasenstrom: 0,23 A
Phasenspannung:12VDC
Schubkraft bei 100pps:>1,5Kgf(15N)
Phasenwiderstand: 53 ± 7% ohms(20 ℃)
Leerlaufstartfrequenz:350 PPS
Induktivität: 9 mH ± 20%
Insultation Class:E;

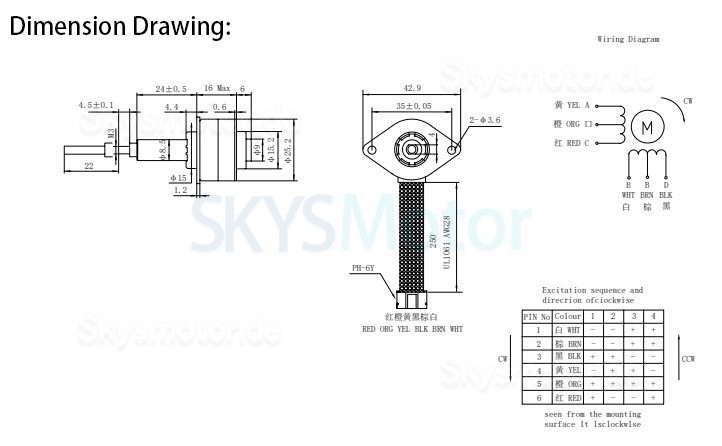

Physikalische Spezifikation
Bauform: Φ25 mm
Motorlänge: 16 mm
Maxium Travel:22mm
Schrittinkrement:0,0417mm/Schritt
Anzahl der Leitungen:3
Leitungslänge: 70 mm
Gewicht: 37g;
.jpg "Oukeda Permanentmagnet Linearer Schrittmotor OK25BY16-023A6-22N 15Grad 0,23A 4 Phasen")
.jpg "Oukeda Permanentmagnet Linearer Schrittmotor OK25BY16-023A6-22N 15Grad 0,23A 4 Phasen")
.jpg "Oukeda Permanentmagnet Linearer Schrittmotor OK25BY16-023A6-22N 15Grad 0,23A 4 Phasen")
| Elektrische Spezifikation | |
|---|---|
| Anzahl der Phasen | 4 |
| Schrittwinkel (°) | 15 |
| Phasenstrom (A) | 0,23 |
| Phasenspannung (V) | 12 |
| Induktivität (mH) | 9 |
| Phasenwiderstand (ohm) | 53 |
| Schrittwinkel (°) | 15 |
| Motortyp | Permanentmagnet schrittmotor |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | Φ25 |
| Anzahl der Leitungen | 3 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Motorlänge (mm) | 16 |
| Leitungslänge (mm) | 70 |
| Hublänge (mm) | 22 |
| Gewicht (g) | 37 |
| Linearhub pro Schritt (mm) | 0,0417 |
