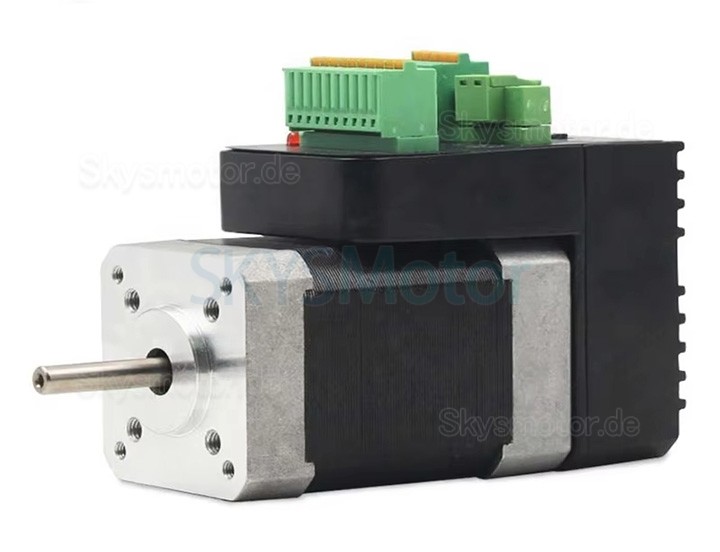

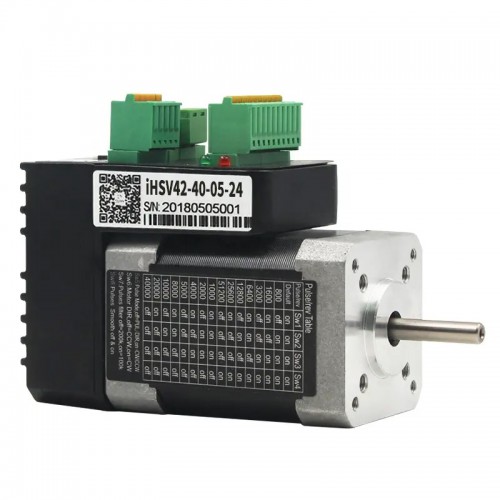

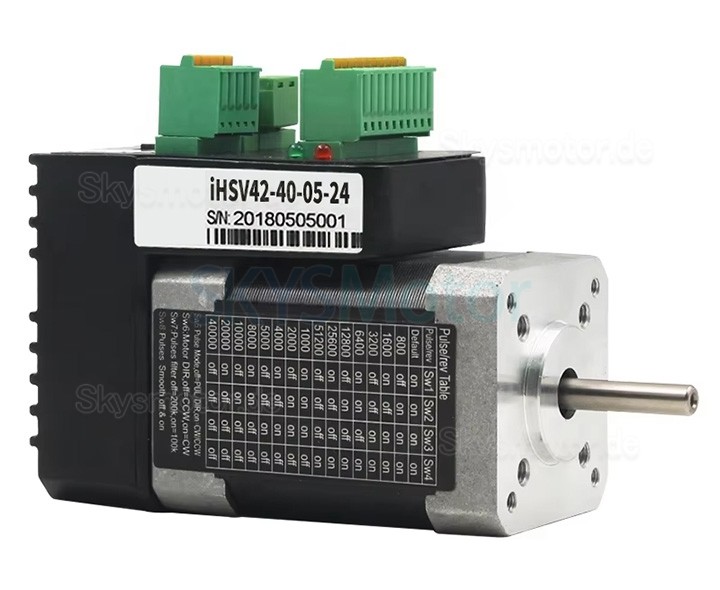

Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:
Der IHSV42-40-05-24 integrierte AC-Servoantriebsmotor kombiniert einen AC-Servoantrieb mit einem Servomotor und verwendet eine Vektorregelung auf DSP-Basis. Er zeichnet sich durch volldigitale Ausführung, geschlossenes Regelsystem, geringe Wärmeentwicklung, geringe Vibration und hohe Dynamik aus. Der Antrieb bietet drei einstellbare Regelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Serie IHSV42 eignet sich für Anwendungen mit stabiler Leistung und hoher Wirtschaftlichkeit im Bereich der Bewegungssteuerung.
Elektrische Spezifikation:
Herstellerteilenummer:IHSV42-40-05-24
Anzahl der Phasen:3
Leerlaufdrehzahl: 4000U/min +/- 7%
Nenndrehzahl: 5200U/min +/- 7%
Nenndrehmoment: 12,5Ncm
Nennspannung:24V
Nennstrom:3,4A
Leerlaufstrom:0,45A
Leistung:52W
Isolationsklasse:B;

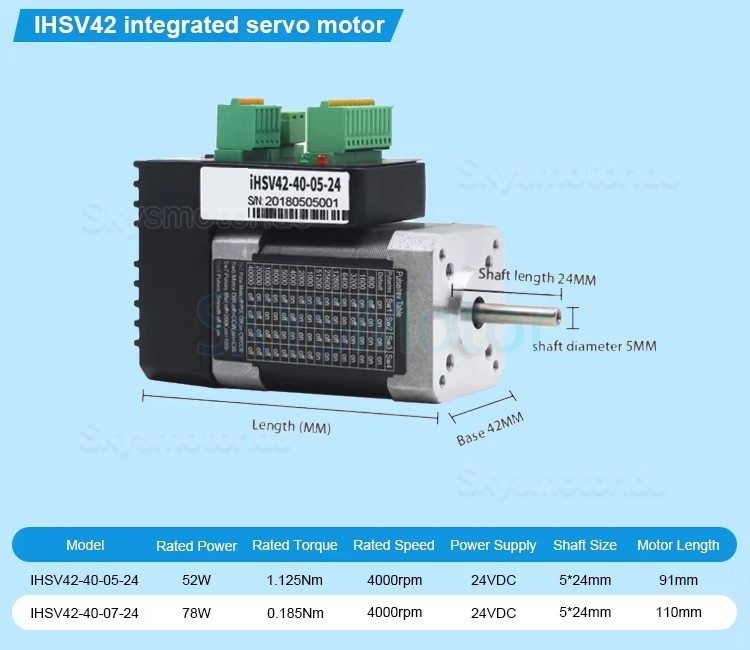

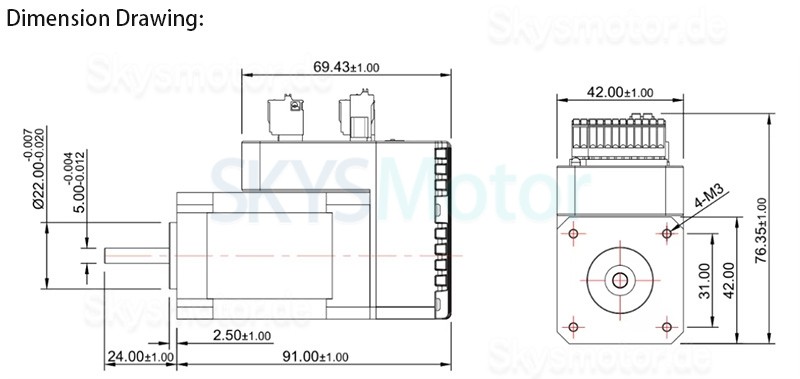

Physikalische Spezifikation:
Bauform: 42 x 42mm
Motorlänge:91 mm
Länge der Welle:24 mm
Wellendurchmesser: Φ5 mm
Gewicht: 1,1kg;
.jpg "Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min")
.jpg "Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min")
.jpg "Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min")
.jpg "Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min")
.jpg "Nema 17 Integrierter AC Servomotor mit Steuerung JMC iHSV42-40-05-24 52W 24V 12,5Ncm 52000U/min")

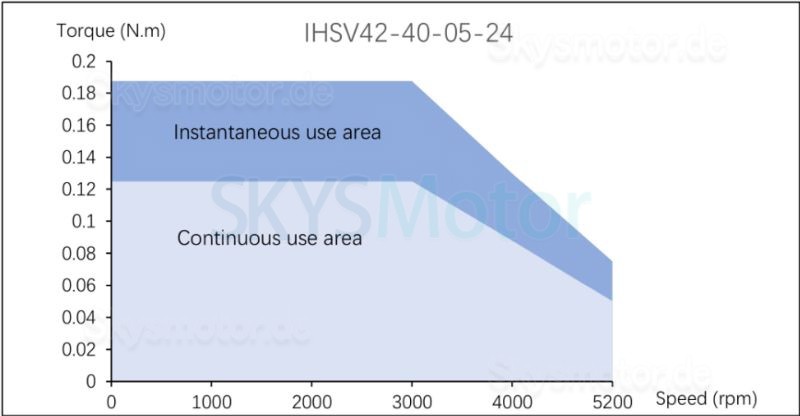

Torque diagram:
| Servomotor-Spezifikationen | |
|---|---|
| Nennspannung | 24 |
| Nennstrom | 3,4 |
| Anzahl der Phasen | 3 Phasen |
| Leerlaufdrehzahl | 5200 |
| Nennleistung (W) | 52 |
| Nenndrehzahl (U/min) | 4000 |
| Spitzendrehmoment (Nm) | 0,125 |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 91 |
| Flanschdurchmesser (mm) | 42 x 42 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Wellentyp | O |
| Einzelwelle/Doppelwelle | Einzelwelle |
