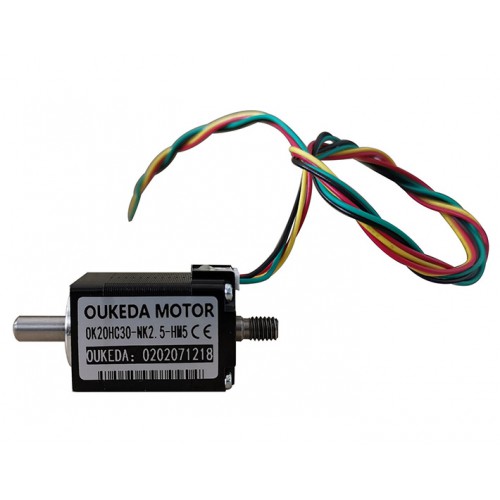

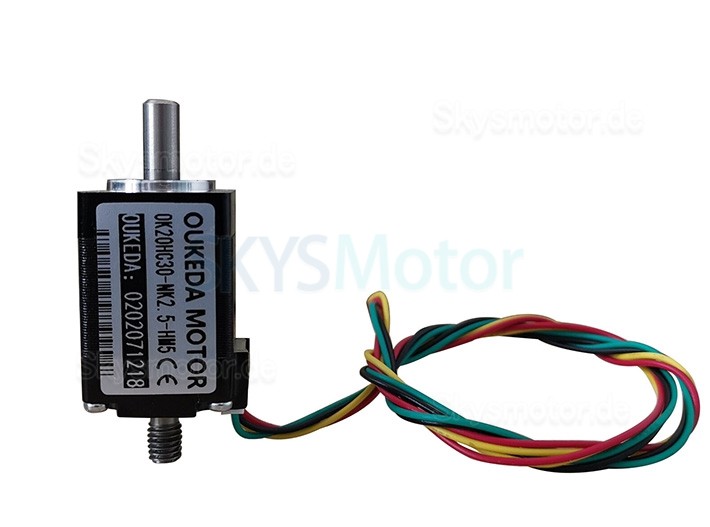

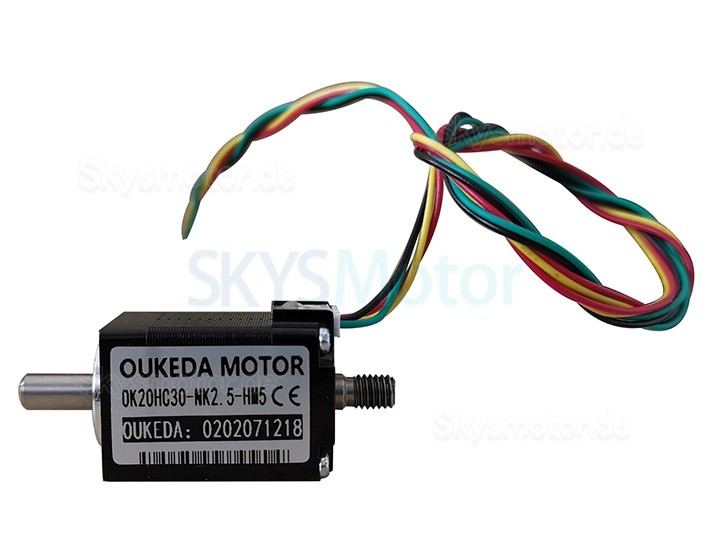

Oukeda NEMA8 Hohlwellen Schrittmotor OSP001493 1,8° 1,8Ncm für Bestückungsautomaten

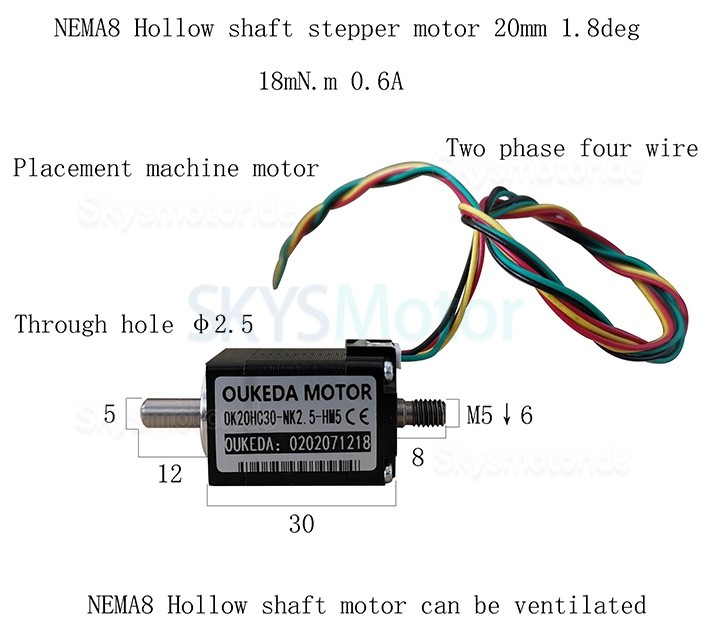

Dies ist ein 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem Nenndrehmoment von 1,8 N·cm. Der Motor arbeitet mit einer Nennspannung von 3,9 V DC und einem Nennstrom von 0,6 A. Das Gehäusemaß beträgt 20 x 20 mm bei einer Körperlänge von 30 mm. Die Welle hat einen Außendurchmesser von 5 mm und einen Innendurchmesser von 2,5 mm, mit einer vorderen Wellenlänge von 12 mm und einer hinteren Wellenlänge von 5 mm. Der Motor ist mit vier Anschlussleitungen ausgestattet, jeweils 300 mm lang.

Elektrische Spezifikation:

Herstellerteilenummer:OK20HC30-NK2.5-HM5

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Nennspannung:3,9VDC

Nennstrom:0,6A

Nenndrehmoment:1,8Ncm

Phasenwiderstand: 6,5 ohms± 10%

Induktivität: 1,7mH ± 20%(1KHz)

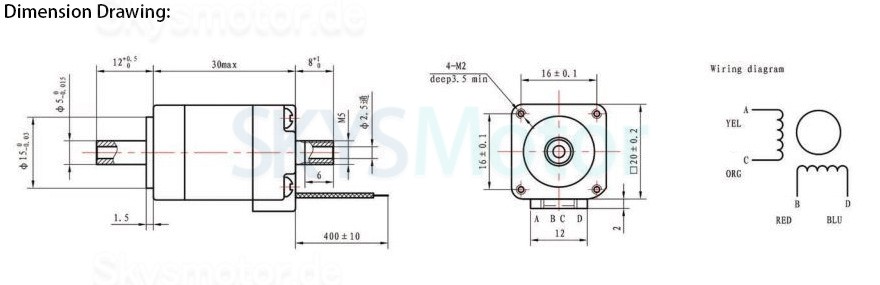

Physikalische Spezifikation:

Bauform: 20x 20 mm

Motorlänge:30mm

Außendurchmesser der Welle: Φ5 mm

Innendurchmesser der Welle: Φ2,5 mm

Vordere Wellenlänge: 12 mm

Länge der hinteren Welle: 5 mm

Anzahl der Leitungen: 4

Leitungslänge: 300 mm

Gewicht:60g;
