Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe
- Handbücher und Dokumentation:
Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe

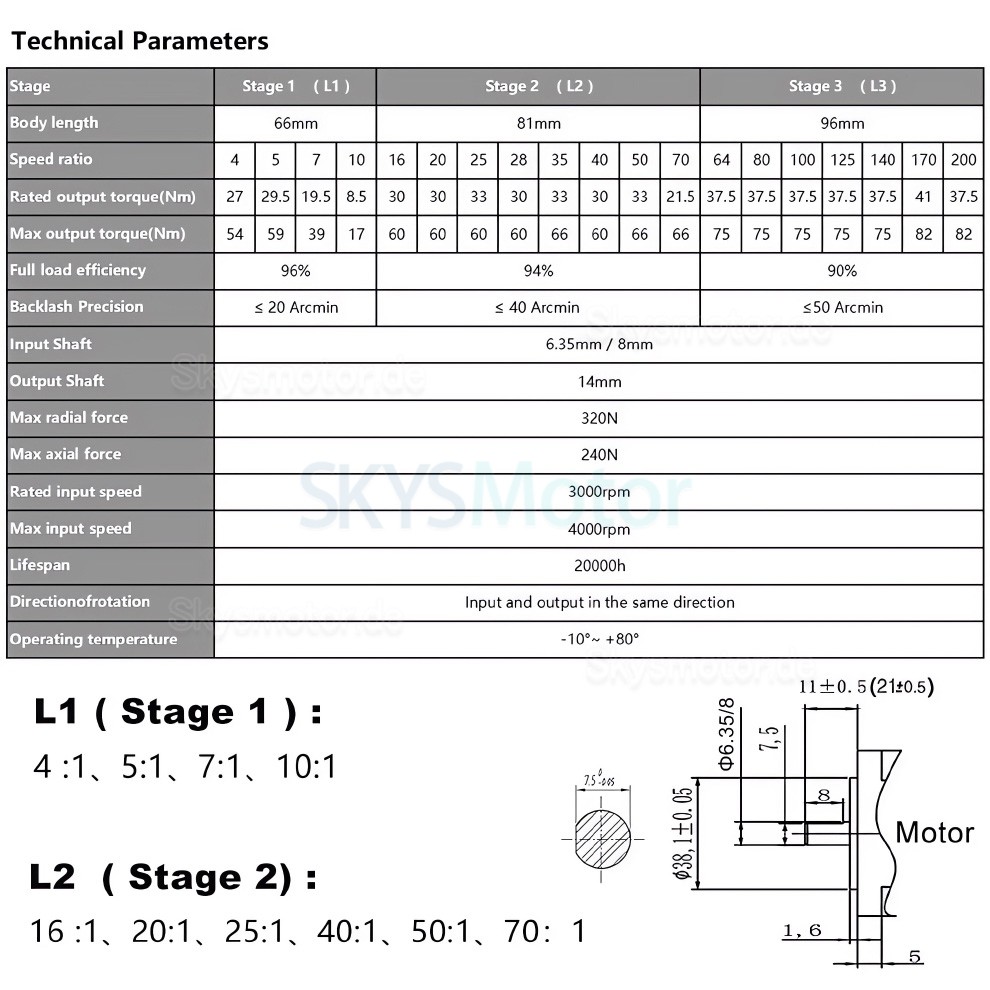

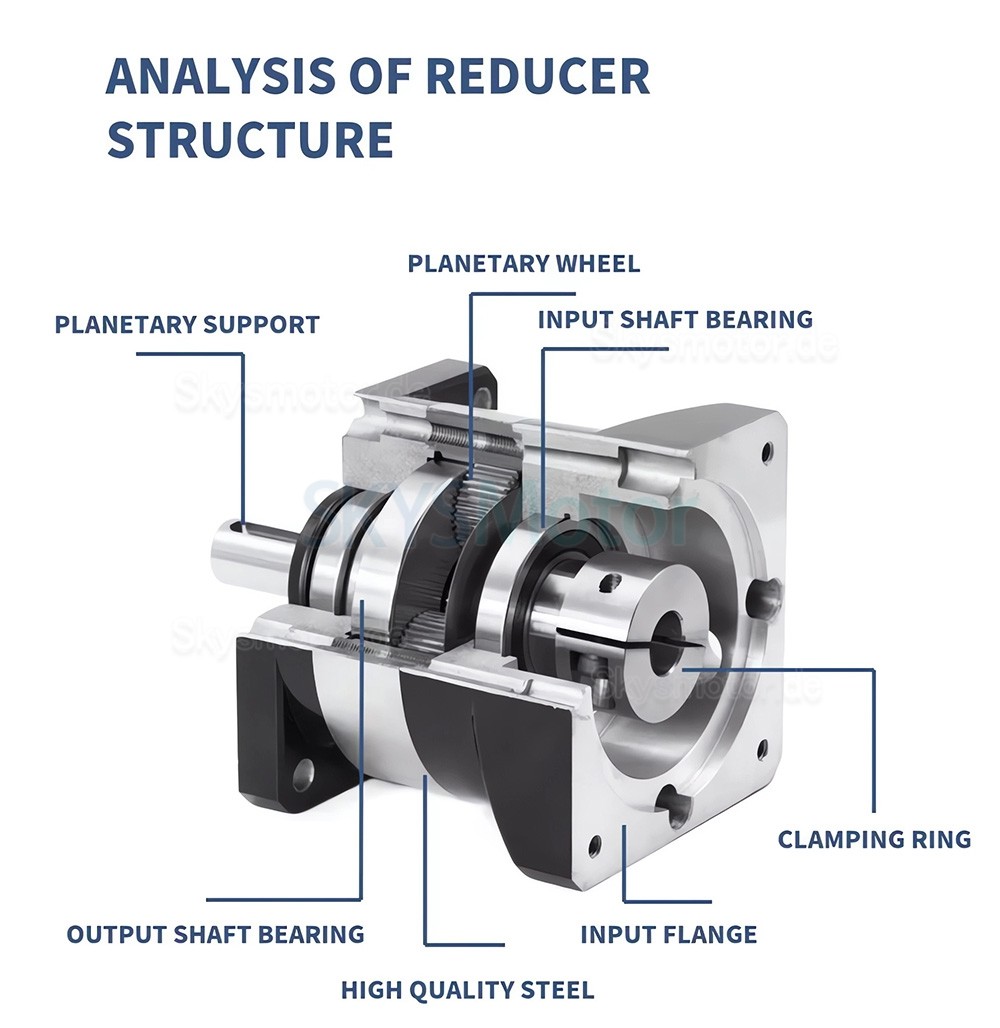

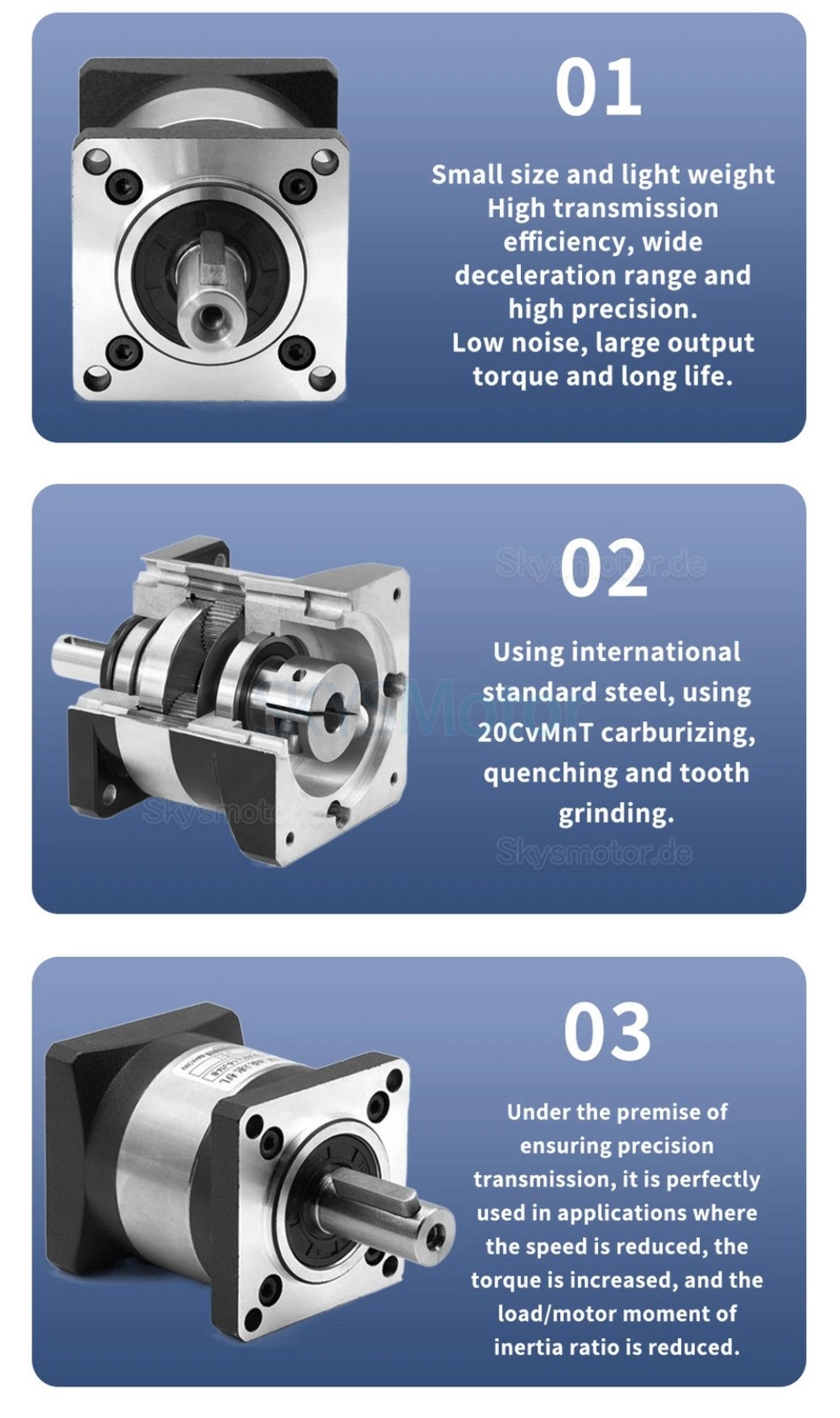

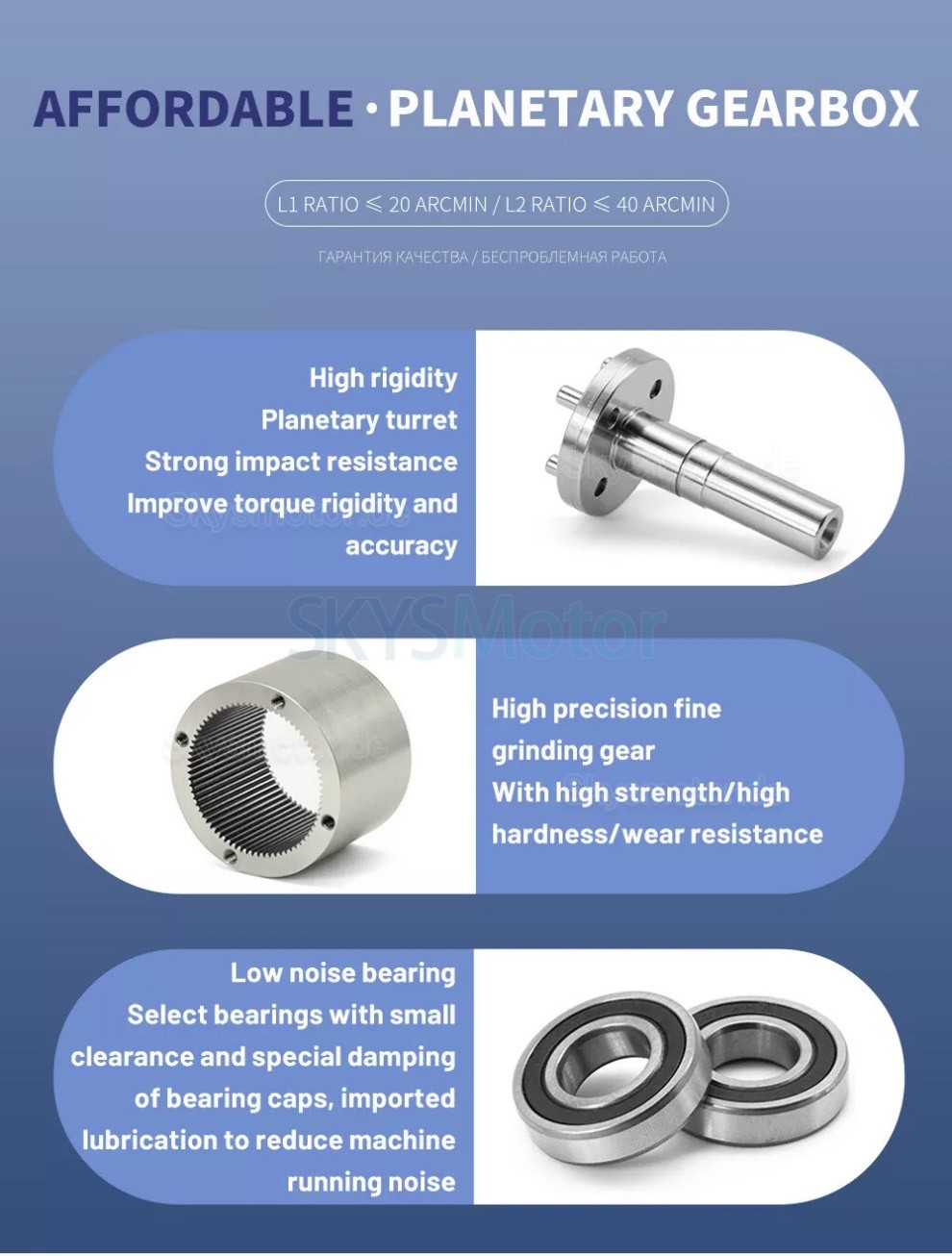

Spezifikationen (Planetengetriebe):
Übersetzungsverhältnisse:
Einstufig (L1): 4:1, 5:1, 7:1, 10:1
Zweistufig (L2): 16:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Gegenreaktion (Spiel):
L1: ≤ 20 Bogenminuten
L2: ≤ 40 Bogenminuten
Nenndrehmoment:
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1, 20:1, 40:1)
33 N·m (25:1, 35:1, 50:1)
Wirkungsgrad und Abmessungen:
Volllastwirkungsgrad: L1 ≥ 95%, L2 ≥ 90%

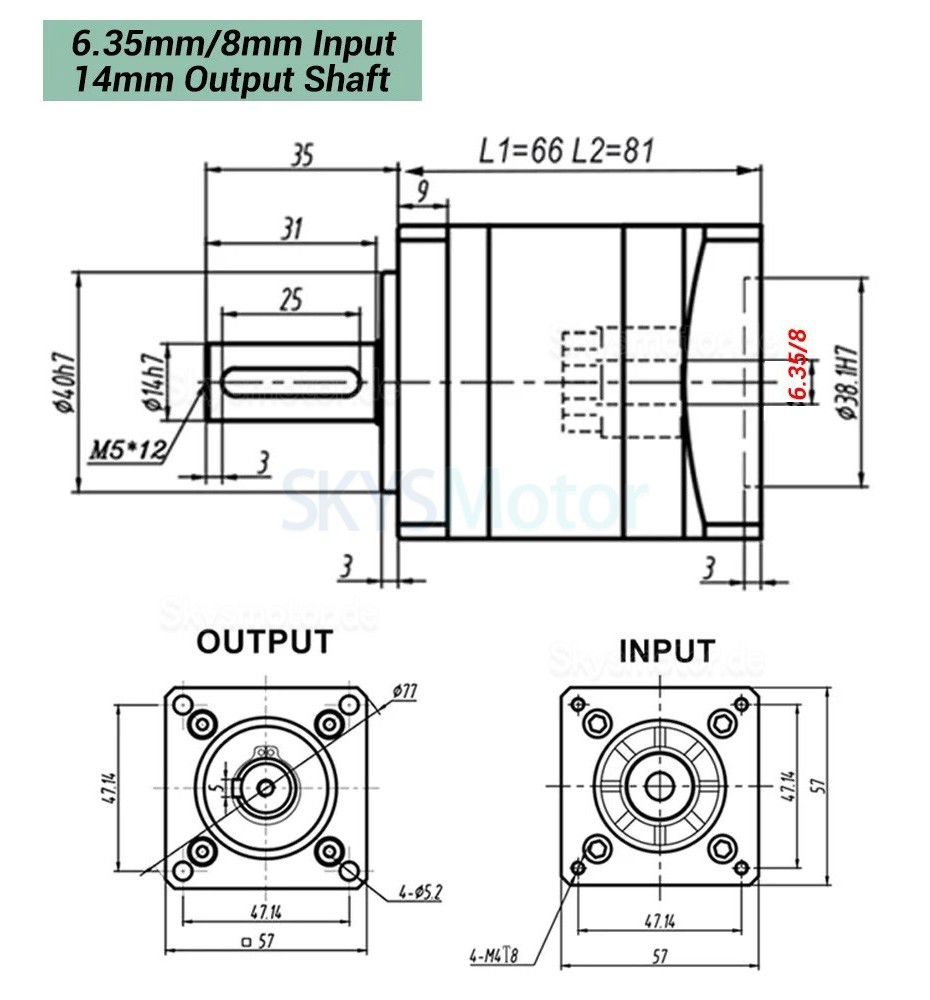

Gehäuselänge: L1 = 66 mm, L2 = 81 mm
Belastbarkeit und Drehzahl:
Maximale Radialkraft: 320 N
Maximale Axialkraft: 240 N
Maximale Eingangsdrehzahl: 4000 U/min
Nenneingangsdrehzahl: 3000 U/min
Anschlüsse:
Ausgangswellendurchmesser: 14 mm

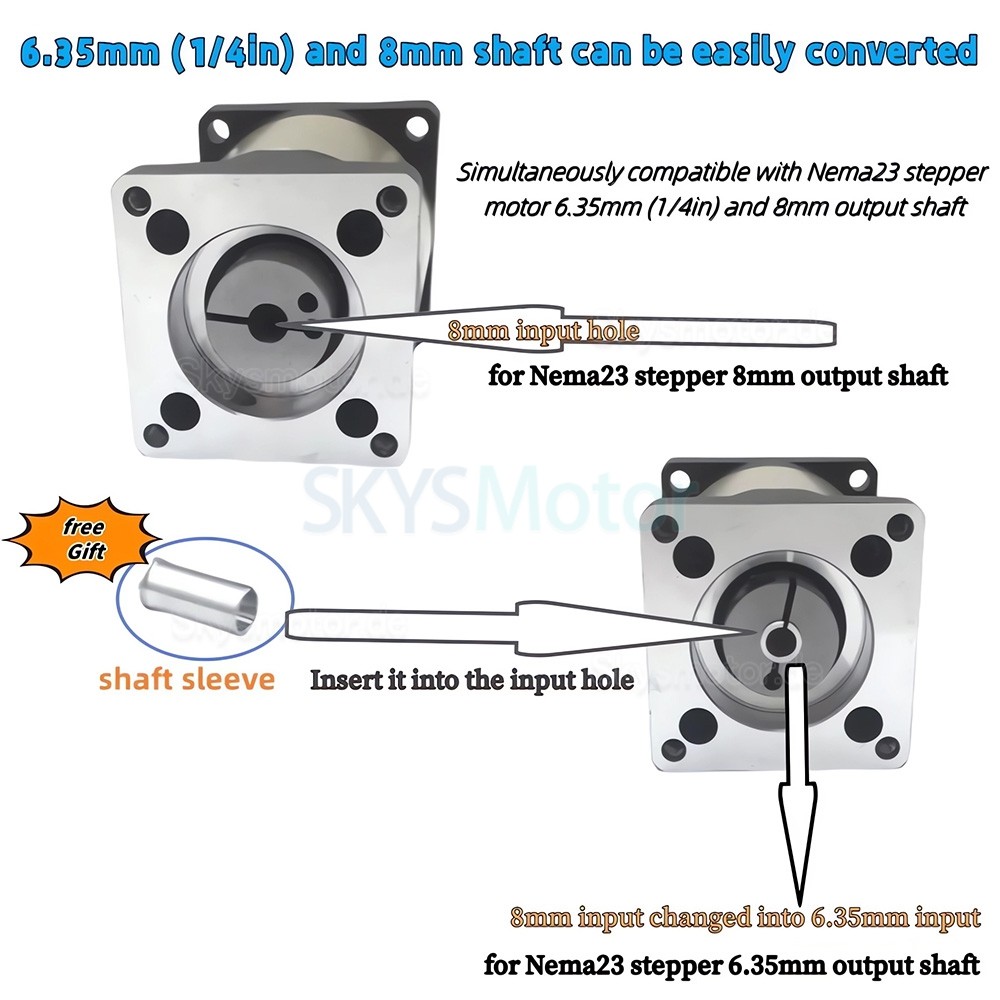

Adapterbuchse: 8 mm auf 6,35 mm (für Geräte mit 6,35 mm Eingangsbohrung)

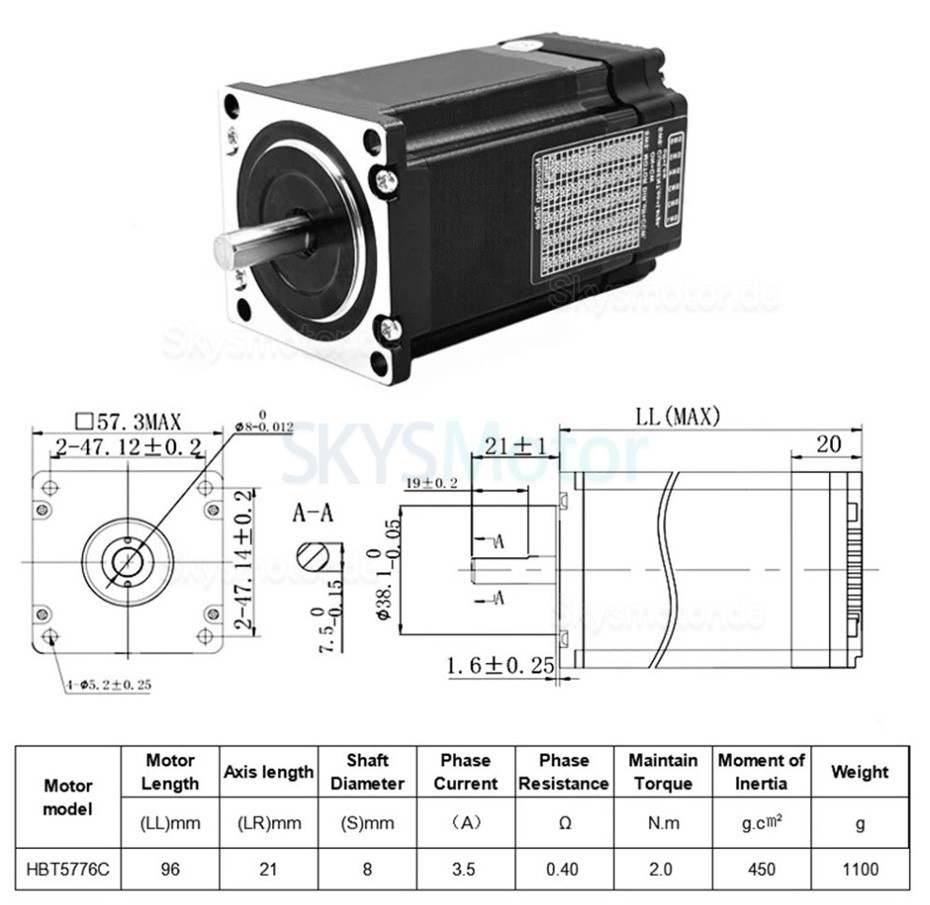

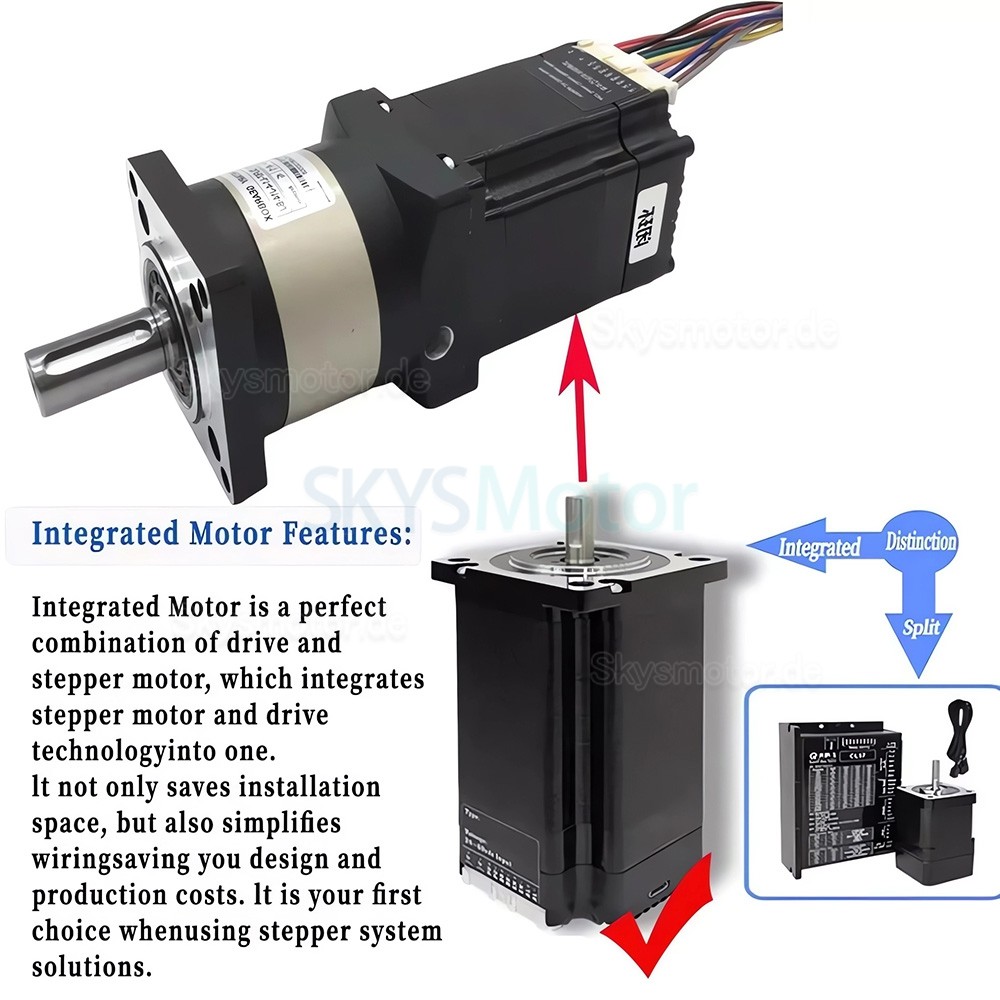

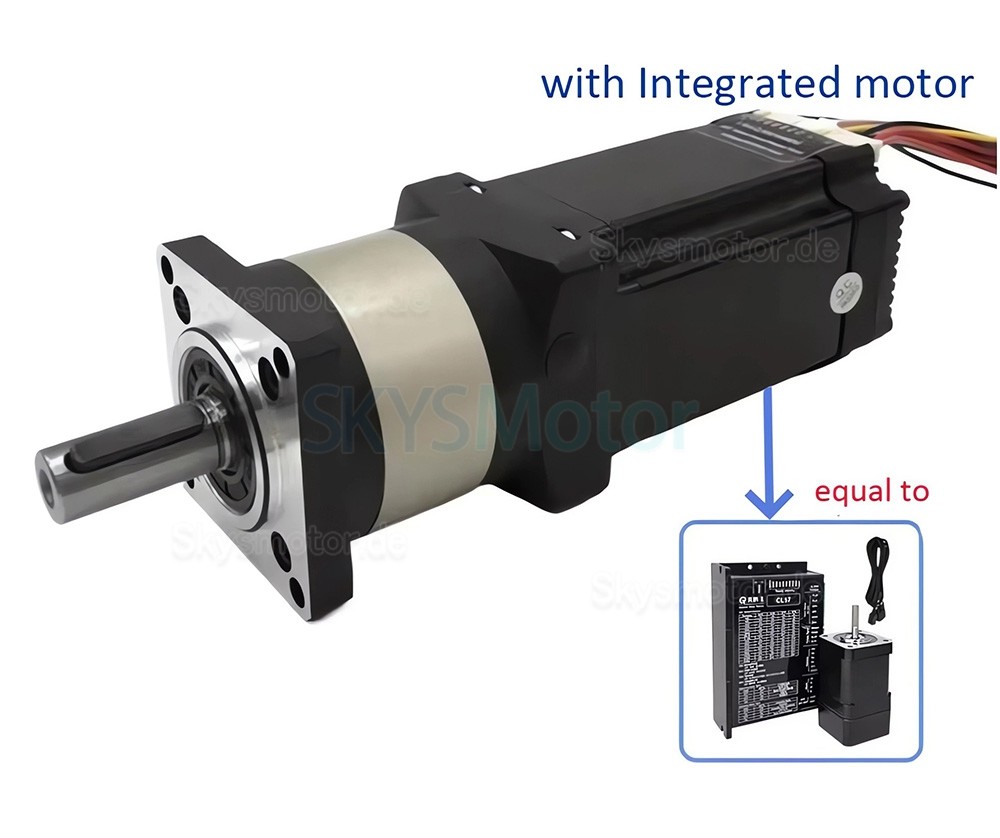

HBT5776C Integrierter Motor – Spezifikationen:
Motormodell: HBT5776C
Nenndrehmoment: 2 N·m
Motorwellendurchmesser: 8 mm
Eingangsspannungsbereich: 20–48 V DC
Ausgangsstrombereich: 3,0–4,2 A
Eingangssignalspannung: 5 V DC
Steuersignaleingangsstrom: 7–16 mA
Maximale Schrittimpulsfrequenz: 200 kHz
Überspannungsschutz: 55 V DC
Isolationswiderstand: 100 MΩ
Encodertyp: Magnet-Encoder
Encoderauflösung: 1000 Linien
Paketinhalt:

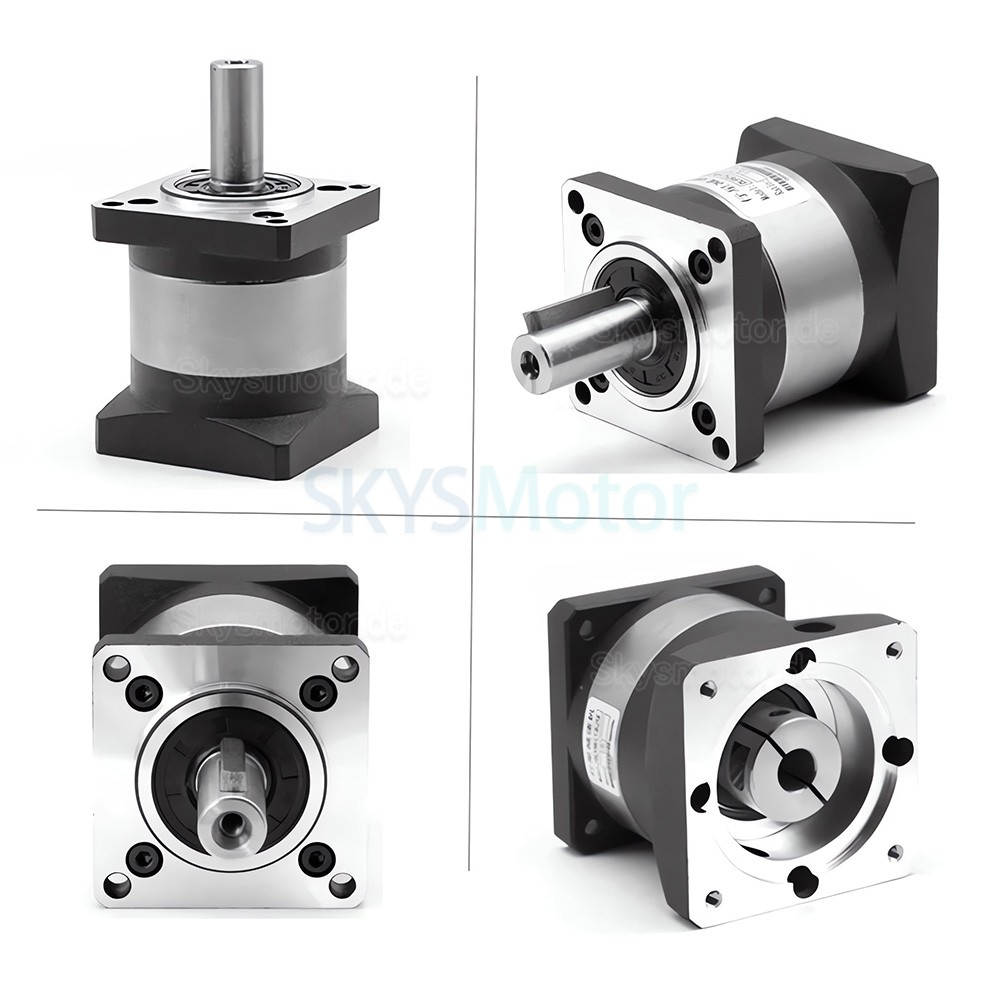

1 × Planetengetriebe
1 × Passfeder
1 × Schrittmotor
4 × Montageschrauben
1 × Adapterbuchse (8 mm auf 6,35 mm)
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
(2).jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
(2).jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
(2).jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
.jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
(1).jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
(2).jpg "Nema 23 Planetengetriebe Schrittmotor DLF+HBT5776C mit 4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 Planetengetriebe")
| Getriebespezifikation | |
|---|---|
| Getriebeart | Planetengetriebe |
| Getriebelänge (mm) | 81 / 66 |
| Untersetzung | 100:1 / 50:1 / 40:1 / 35:1 / 25:1 / 20:1 / 10:1 / 7:1 / 5:1 / 4:1 |
| Verdrehspiel (max., °) | 2/3 / 1/3 |
| Wirkungsgrad | 95% / 90% |
| Maximale axiale Belastung der Welle (N) | 240 |
| Maximale radiale Belastung der Welle (N) | 320 |
| Wellentyp | Passfeder |
| Abtriebswellendurchmesser (mm) | 14 |
| Eingangswellendurchmesser (mm) | 6.3 / 8 |
| Physikalische Spezifikation | |
| Gewicht (g) | 2000 |
| Motorspezifikation | |
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283.22 |
| Motorlänge (mm) | 96 |
| Phasenwiderstand (ohm) | 0.4 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.8 |
