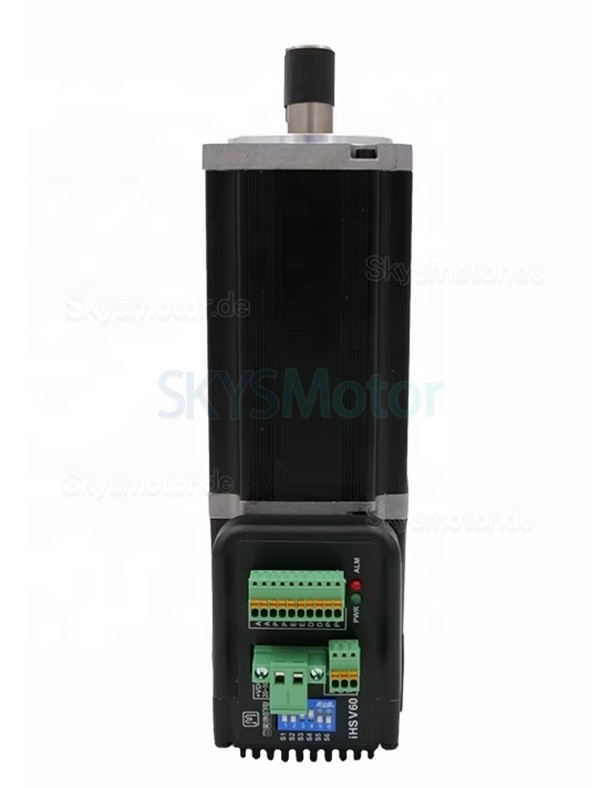

Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:

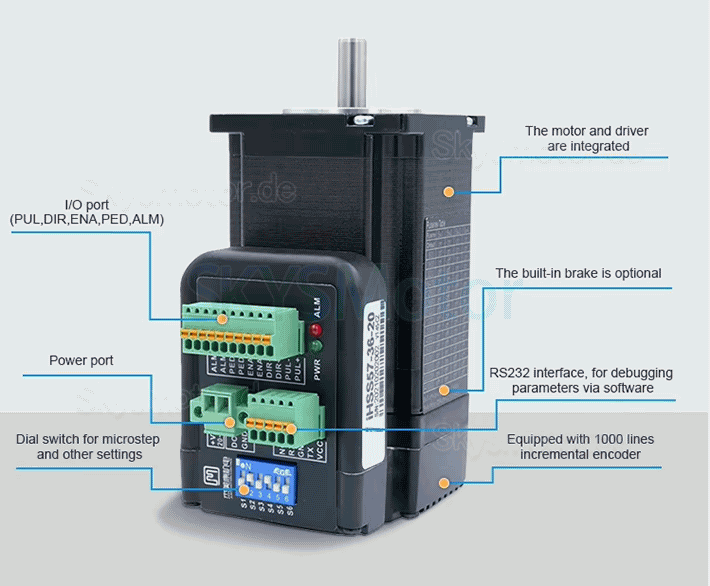

Der IHSV60-30-40-48-SC integrierte AC-Servoantriebsmotor kombiniert einen AC-Servoantrieb mit einem Servomotor und nutzt eine Vektorregelung auf DSP-Basis. Er verfügt über ein volldigitales, geschlossenes Regelsystem mit geringer Wärmeentwicklung, geringer Vibration und schneller Reaktionszeit. Der Antrieb unterstützt drei einstellbare Regelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Serie IHSV60 ist für Anwendungen im Bereich der Bewegungssteuerung mit stabiler Leistung und hoher Wirtschaftlichkeit ausgelegt.
Elektrische Spezifikation:
Herstellerteilenummer:iHSV60-30-40-48-SC
Anzahl der Phasen:3
Leerlaufdrehzahl: 4200U/min +/- 7%
Nenndrehzahl: 3000U/min +/- 7%
Nenndrehmoment: 1,27N.m
Nennspannung:48V
Nennstrom:11,2A
Leerlaufstrom:1,2A
Leistung:400W
Isolationsklasse:B;

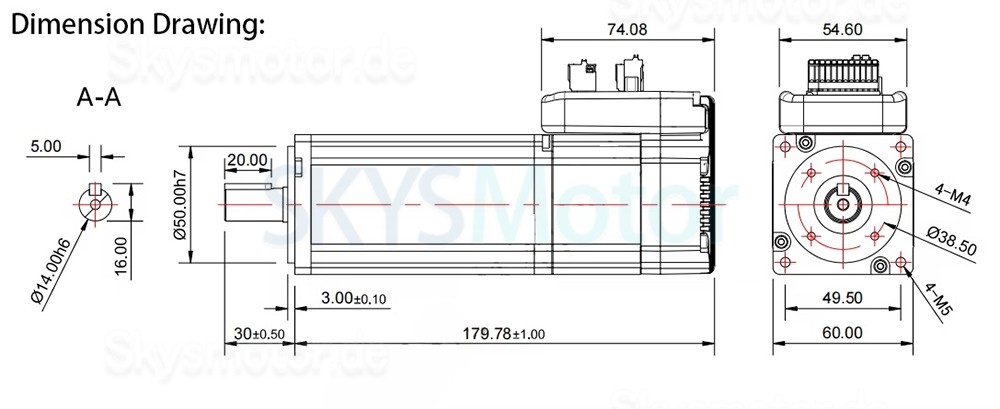

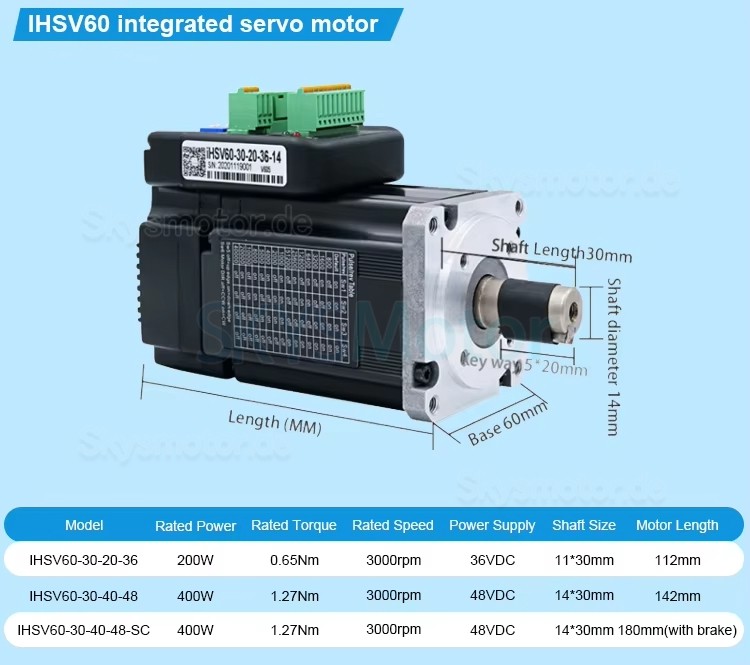

Physikalische Spezifikation:
Bauform: 60 x 60mm
Motorlänge mit Bremse:180mm
Länge der Welle:30 mm
Wellendurchmesser: Φ14 mm
Länge der Passfedernut: 20 mm
Gewicht: 1,7kg;
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.png "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
.jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")

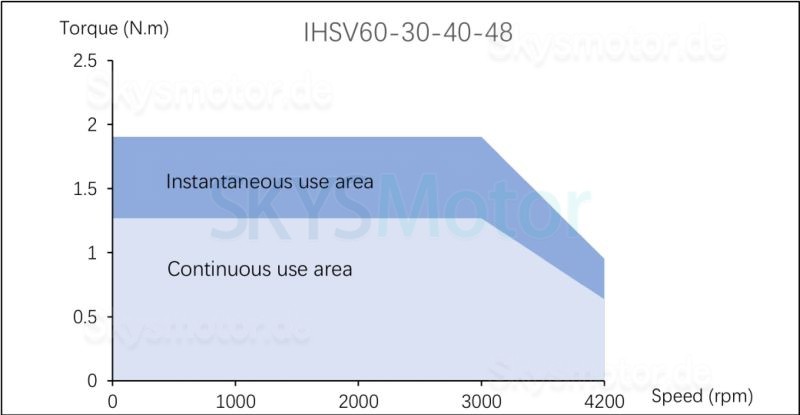

Torque diagram:
(1).jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
(1).jpg "Nema 23 Integrierter AC Servomotor mit Steuerung JMC iHSV60-30-40-48-SC 400W 48V 1,27N.m 3 Phasen 3000U/min with Brake")
| Servomotor-Spezifikationen | |
|---|---|
| Nennspannung | 48 |
| Nennstrom | 11,2 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung (W) | 400 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 1,27 |
| Mit Bremse | Mit Bremse |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Passfedernutlänge | 20 |
| Motorlänge (mm) | 180 |
| Flanschdurchmesser (mm) | 60 x 60 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 30 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1700 |
