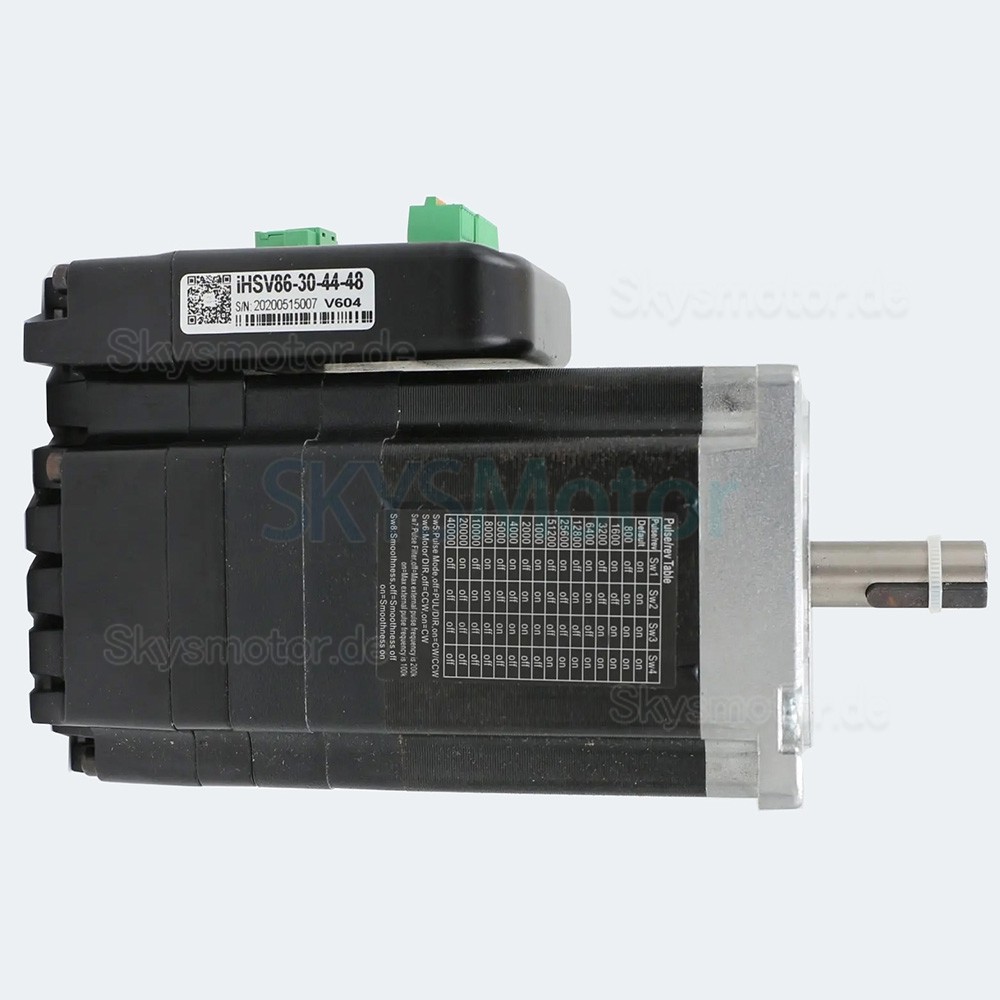

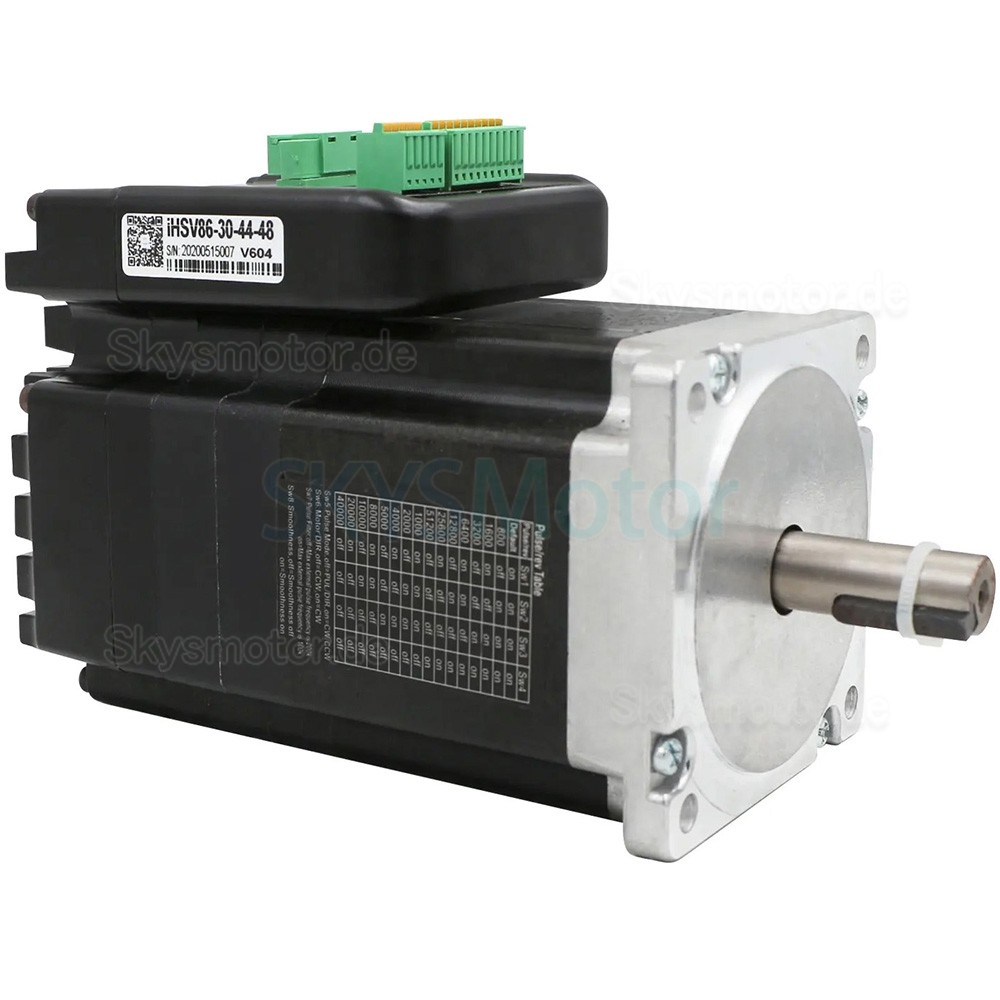

Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:
Der IHSV86-30-44-48 integrierte AC-Servoantriebsmotor kombiniert einen AC-Servoantrieb mit einem Servomotor und nutzt eine Vektorregelung auf DSP-Basis. Er verfügt über ein volldigitales, geschlossenes Regelsystem mit geringer Wärmeentwicklung, geringer Vibration und schneller Reaktionszeit. Der Antrieb unterstützt drei einstellbare Regelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Serie IHSV86 ist für Anwendungen im Bereich der Bewegungssteuerung mit stabiler Leistung und hoher Wirtschaftlichkeit ausgelegt.
Elektrische Spezifikation:
Herstellerteilenummer:iHSV86-30-44-48
Anzahl der Phasen:3
Leerlaufdrehzahl: 4200U/min +/- 7%
Nenndrehzahl: 3000U/min +/- 7%
Nenndrehmoment: 1,4N.m
Nennspannung:48V
Nennstrom:13,1A
Leistung:440W
Isolationsklasse:B;

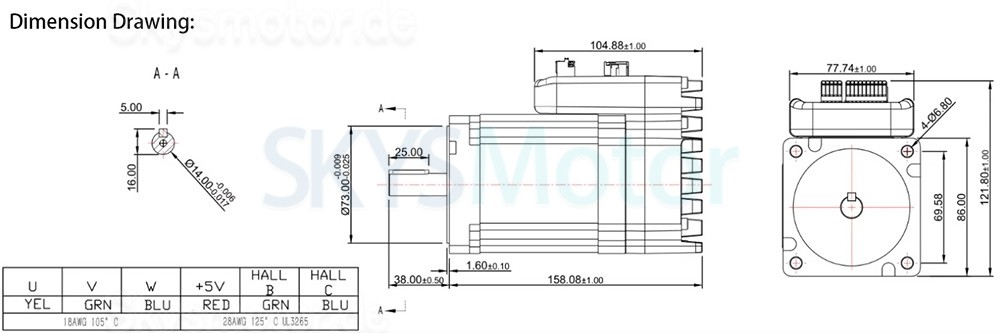

Physikalische Spezifikation:
Bauform: 86 x 86mm
Motorlänge: 158mm
Länge der Welle:38 mm
Wellendurchmesser: Φ14 mm
Länge der Passfedernut: 25 mm
Gewicht: 3,57kg;
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
(1).jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")

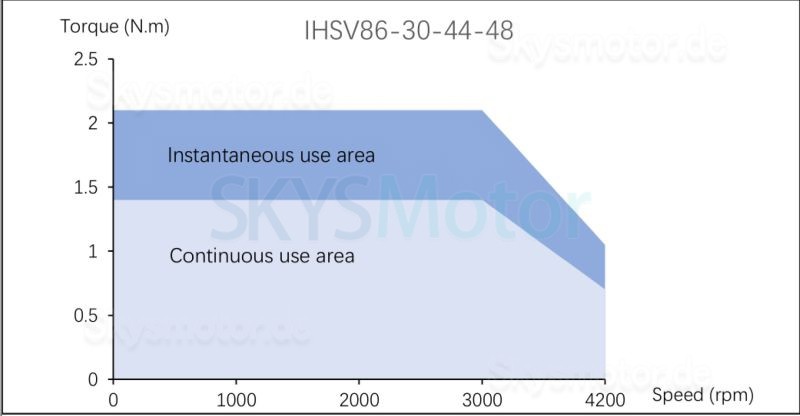

Torque diagram:
.jpg "Nema34 Integrierter AC Servomotor mit Steuerung JMC iHSV86-30-44-48 440W 48V 1,4N.m 3000U/min")
| Physikalische Spezifikation | |
|---|---|
| Motorlänge (mm) | 158 |
| Flanschdurchmesser (mm) | 86 x 86 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 38 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 3570 |
| Passfedernutlänge | 25 |
| Servomotor-Spezifikationen | |
| Nennspannung | 48 |
| Nennstrom | 13,1 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung (W) | 440 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 1,4 |
| Mit Bremse | Ohne Bremse |
| Anzahl der Phasen | 3 |
