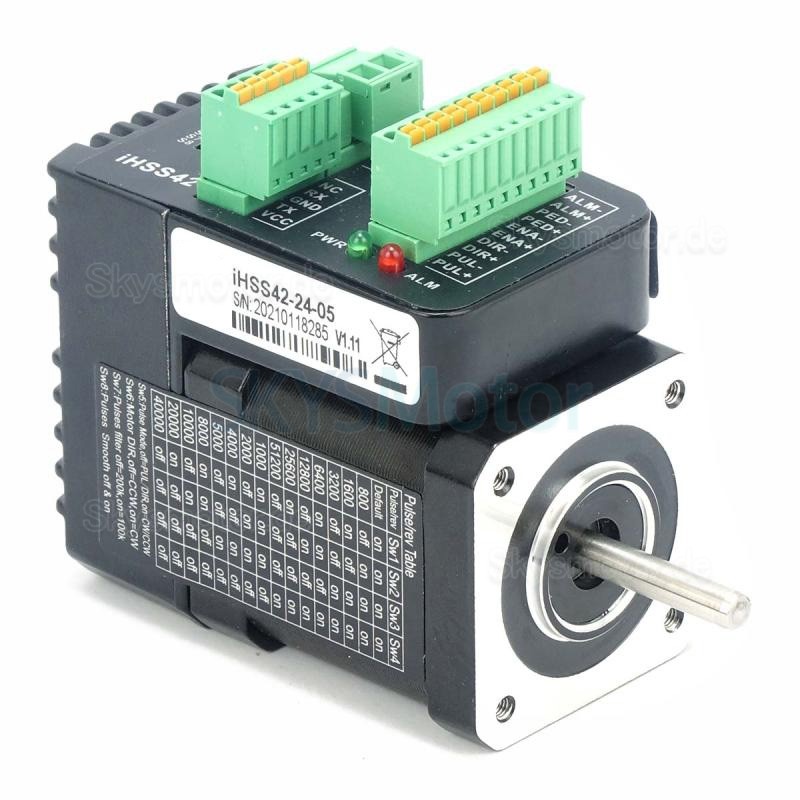

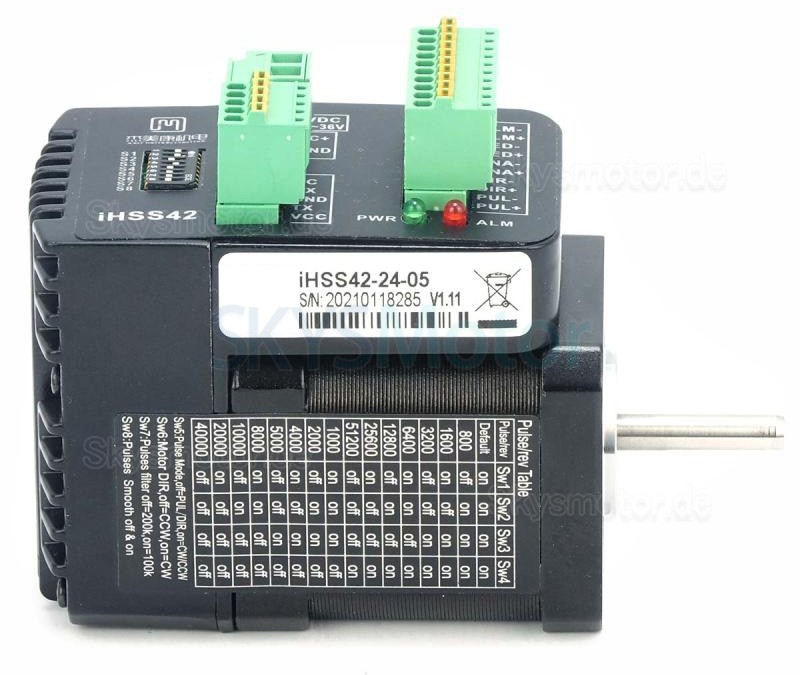

JMC Nema17 Integrierter Closed Loop Schrittmotor mit Treiber iHSS42-24-05 1,8 Grad 0,48Nm 1,2A

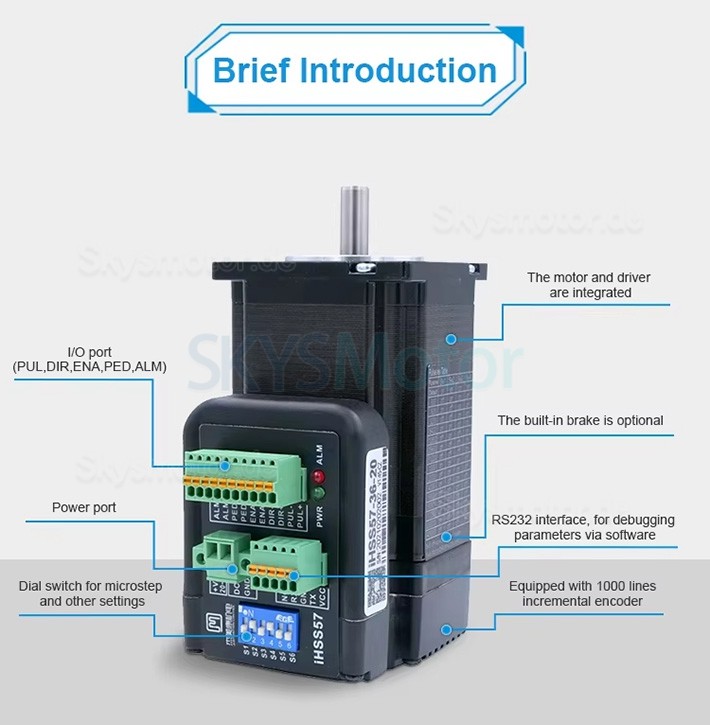

Diese kostengünstigen Schrittmotoren sind eine Einheit aus Schrittmotor, Encoder und Treiber, wodurch das System kompakt aufgebaut ist. Die Positionsauswertung erfolgt über einen optischen Encoder mit 1000 Linien. Sobald eine Positionsabweichung erkannt wird, erfolgt umgehend eine Korrektur durch die Elektronik. Schrittverluste treten dadurch nicht auf.

Eigenschaften:

Keine Schrittverluste und hohe Positionsgenauigkeit dank Positionsrückmeldung;

Fehlerausgang ermöglicht Reaktion auf Fehlerzustände;

Ruhiger und gleichmäßiger Motorlauf bei niedrigen Drehzahlen vermeidet Resonanzen;

Hoher Wirkungsgrad dank variabler Stromregelungstechnologie;

Integrierter Überstromschutz, Überspannungsschutz und Schrittverlusterkennung erhöhen die Sicherheit;

Keine Feineinstellung wie bei Servomotoren erforderlich;

Einfache Steuerung über Standard-Puls-/Richtungssignale (PUL/DIR) und Freigabesignal;

Kompakte Größe erleichtert die Installation;

Zwei grüne und rote Signal-LEDs zeigen den Status des Antriebs an;

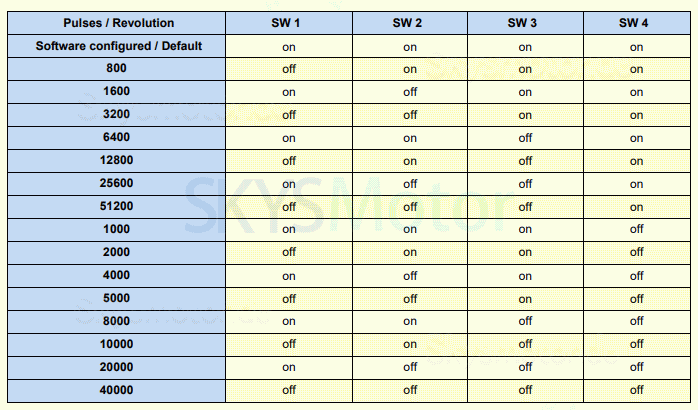

Die Einstellungen können über DIP-Schalter oder Software vorgenommen werden;

Parameter können über RS232 auf den PC übertragen werden;

Anwendungsbereiche:

Geeignet für kleine Fräsmaschinen, 3D-Drucker, Drehmaschinen, Roboter, Wickelmaschinen oder allgemeine Positionierungsaufgaben.

Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und vielen weiteren.

Elektrische Spezifikation:

Herstellerteilenummer:iHSS42-24-05

Anzahl der Phasen:2

Schrittwinkel:1,8 Grad

Schrittwinkelgenauigkeit:±0,09°

Haltemoment:0,48Nm

Nennstrom/Phase:1,2A

Stromspannung:24-50VDC

Stromversorgung:20-36VDC;

Encoder:1000line

Widerstand/Phase:3,1Ω±10%

Induktivität/Phase:7,9MH±20%

Maximale Temperaturerhöhung:80℃

Rotorträgheitsmoment:77g.cm²

Isolationsfestigkeit:500VDC

Isolationswiderstand:100MOHM (500VDC);

Radiales Spiel:Max 0,025mm (bei 450 g Last);

Axiales Spiel:Max 0,075mm (bei 920 g Last);

Isolationsklasse:B

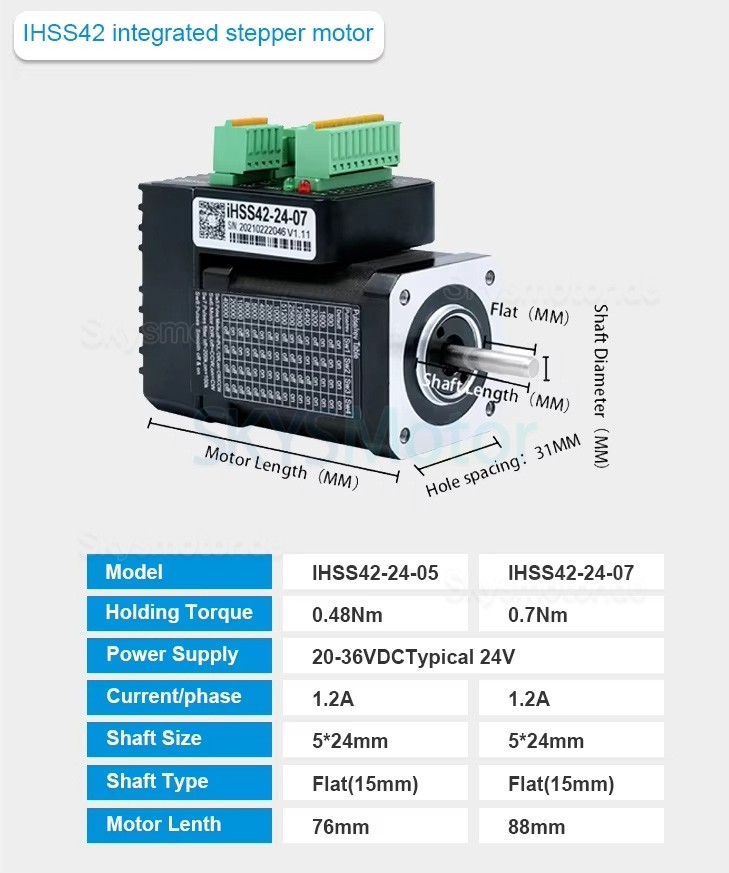

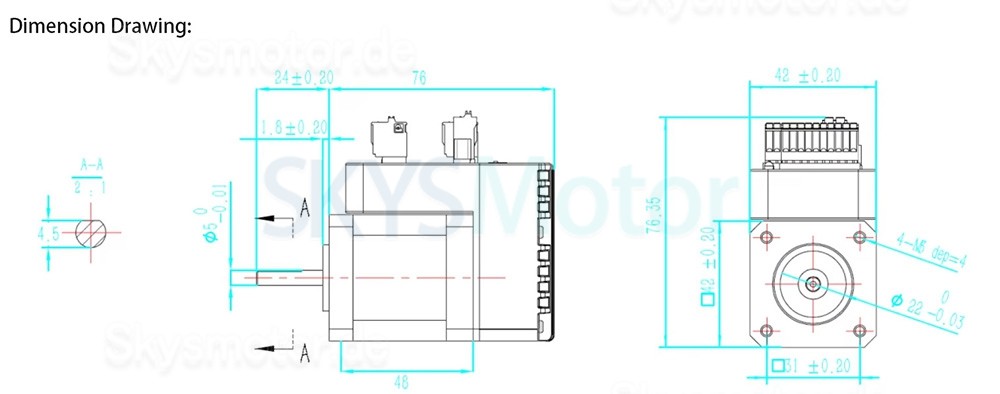

Physikalische Spezifikation:

Bauform: 42 x 42mm

Motorlänge:76mm

Länge der Welle:24 mm

Wellendurchmesser: Φ5 mm

Länge der D-Flachwelle:15mm

Gewicht: 0.6kg;
