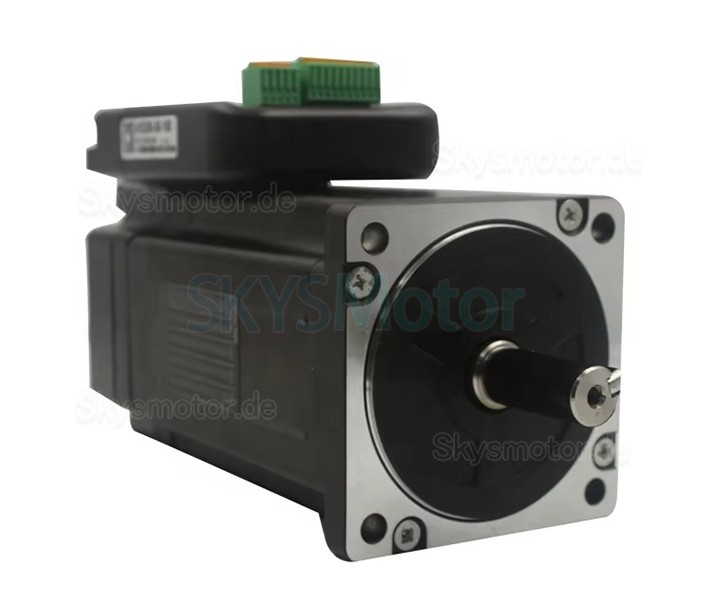

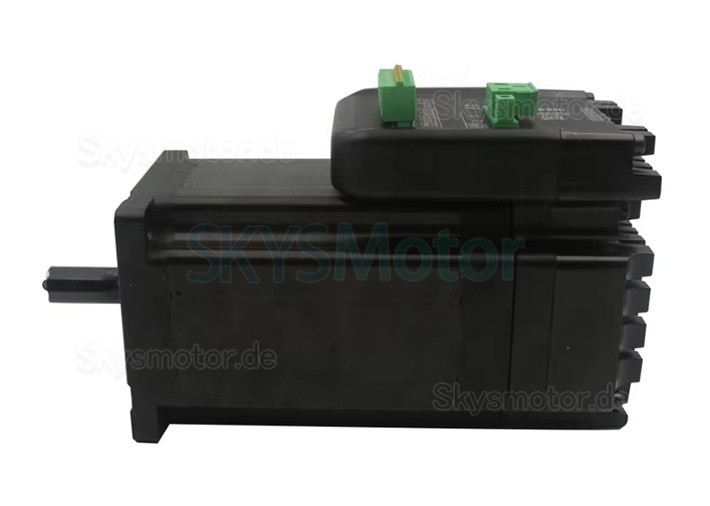

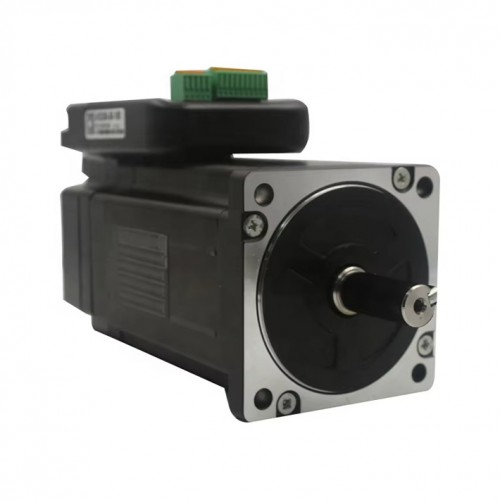

JMC NEMA 34 Integrierter Closed Loop Schrittmotor mit Treiber iHSS86-80-100 1,8 Grad 9,8 Nm 6A 80V 2 Phasen

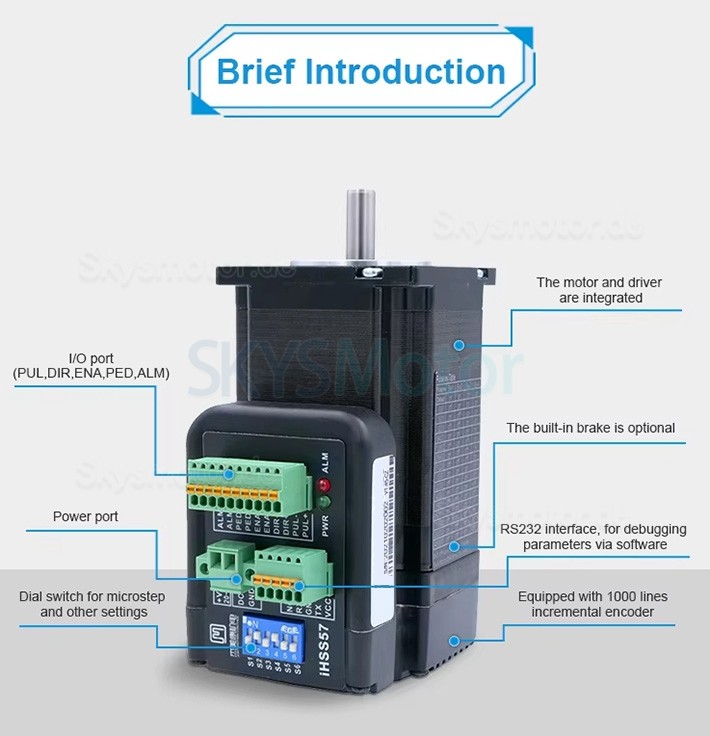

Der JMC NEMA 34 IHSS86-80-100 integrierte Closed-Loop Schrittmotor verfügt über eine kompakte Bauweise für effiziente Raumnutzung und ermöglicht eine hohe Positioniergenauigkeit ohne Schrittverluste. Er nutzt eine variable Stromregelung für einen effizienten Betrieb und gewährleistet einen gleichmäßigen und zuverlässigen Bewegungsablauf mit geringer Vibration, auch bei niedrigen Drehzahlen. Der Motor ist mit integrierter Beschleunigungs- und Verzögerungsregelung ausgestattet, um einen ruhigen Start- und Stoppvorgang zu unterstützen. Unterstützt benutzerdefinierte Mikroschritte und bietet Schutzfunktionen gegen Überstrom, Überspannung und Positionsfehler. Der Betriebszustand wird durch eine grüne LED für den Betrieb und eine rote LED für Schutz- oder Offlinemodus angezeigt.

Anwendungsbereiche:

Geeignet für kleine Fräsmaschinen, 3D-Drucker, Drehmaschinen, Roboter, Wickelmaschinen oder allgemeine Positionierungsaufgaben.

Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und vielen weiteren.

Elektrische Spezifikations:

Herstellerteilenummer:iHSS86-80-100

Anzahl der Phasen:2

Schrittwinkel:1,8 Grad

Schrittwinkelgenauigkeit:±0,09°

Haltemoment:9,8N.m

Nennstrom/Phase:6A

Nennspannung:80VDC

Encoderzeile: 1000 Zeilen

Widerstand/Phase:0,43Ω±10%

Induktivität/Phase:2,7MH±20%

Maximale Temperaturerhöhung:80℃

Isolationsfestigkeit:500VDC

Rotorträgheitsmoment:690g.cm²

Pulsfrequenz: max. 200 kHz

Radiales Spiel:Max 0,025mm (bei 450 g Last)

Axiales Spiel:Max 0,075mm (bei 920 g Last);

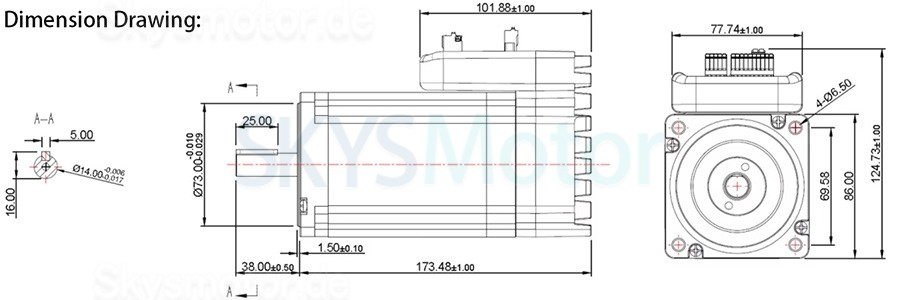

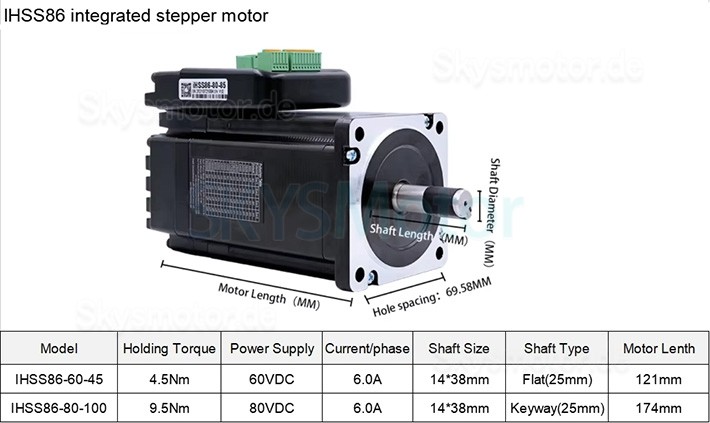

Physikalische Spezifikation:

Bauform: 86 x 86mm

Motorlänge:174mm

Länge der Welle:38mm

Wellendurchmesser: Φ14mm

Länge der Passfedernut:25mm

Gewicht:5,7kg;
