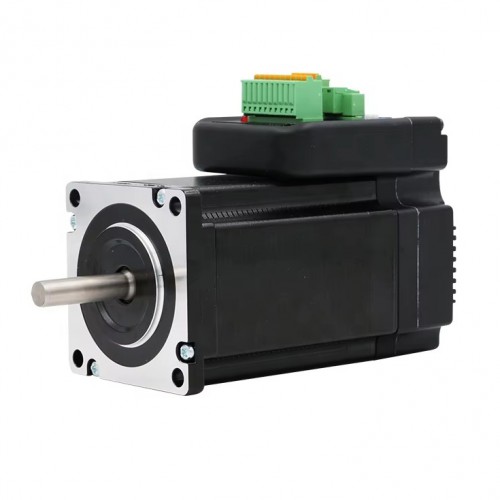

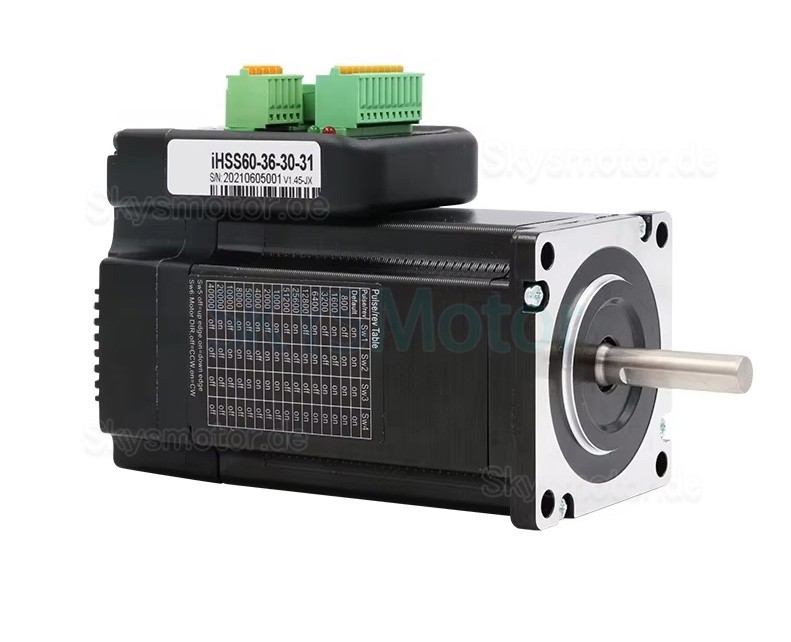

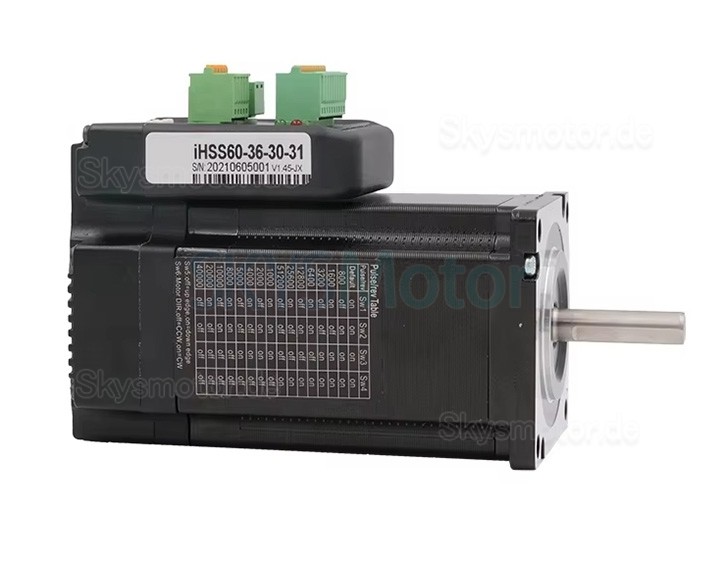

JMC NEMA 23 Integrierter Closed Loop Schrittmotor mit Treiber IHSS60-36-30-30/31/SC 1,8 Grad 3Nm 5A 36V 2 Phasen

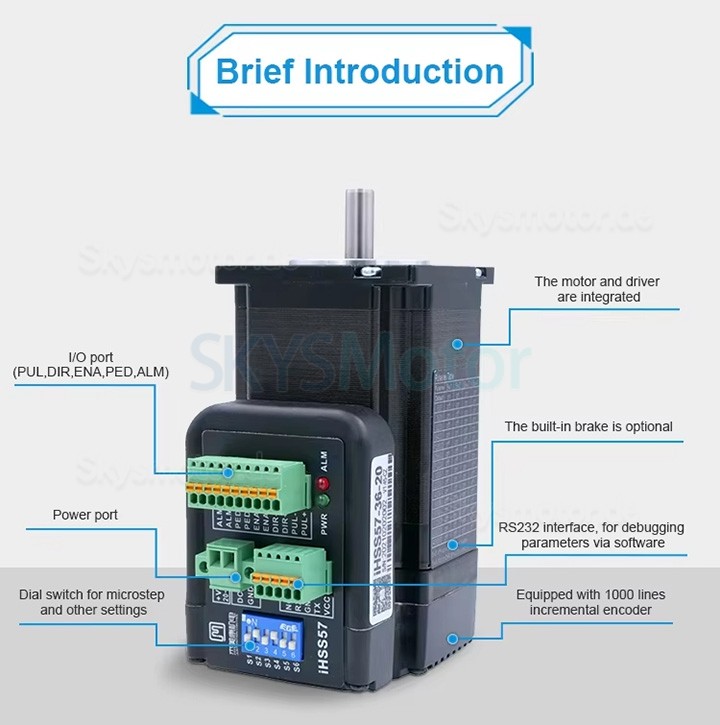

2-in-1 Motor und Treiber, platzsparende Ausführung. Volle Regelung im geschlossenen Regelkreis, präzise Positions- und Geschwindigkeitssteuerung für anspruchsvolle Anwendungen. Hochauflösender Encoder für exakte Positionserfassung. Doppelimpulssteuerung für gleichmäßigen und präzisen Betrieb. Stabile Leistung, geringe Wärmeentwicklung und hoher Wirkungsgrad.

Eigenschaften:

Integrierte, kompakte Bauweise zur Platzersparnis bei der Montage;

Kein Schrittverlust, hohe Positioniergenauigkeit;

100% Nenn-Drehmoment;

Stromregelungstechnologie mit variabler Stromstärke, hohe Stromeffizienz;

Geringe Vibrationen, sanfte und zuverlässige Bewegungen bei niedrigen Geschwindigkeiten;

Integrierte Beschleunigungs- und Verzögerungssteuerung für deutlich verbessertes Anlauf- und Stoppverhalten.

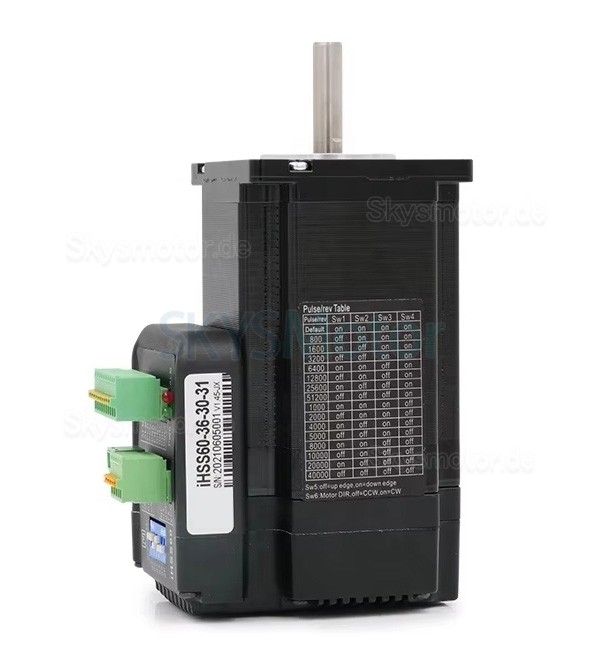

Benutzerdefinierte Mikroschrittauflösung;

In der Regel keine Justierung erforderlich;

Schutzfunktionen gegen Überstrom, Überspannung und Positionsfehler;

Grünes Licht signalisiert Betriebszustand, rotes Licht zeigt Schutzmodus oder Offline-Zustand an.

Anwendungsbereiche:

Geeignet für kleine Fräsmaschinen, 3D-Drucker, Drehmaschinen, Roboter, Wickelmaschinen oder allgemeine Positionierungsaufgaben.

Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und vielen weiteren.

Elektrische Spezifikation:

Herstellerteilenummer:IHSS60-36-30-30/31/SC

Anzahl der Phasen:2

Schrittwinkel:1,8 Grad

Schrittwinkelgenauigkeit:±0,09°

Haltemoment:3Nm

Nennstrom/Phase:5A

Nennspannung:24VDC

Stromversorgung:20-50VDC(Typisch 36V)

Encoderzeile: 1000 Zeilen

Widerstand/Phase:0,43Ω±10%

Induktivität/Phase:2MH±20%

Maximale Temperaturerhöhung:80℃

Isolationsfestigkeit:500VDC

Rotorträgheitsmoment:690g.cm²

Pulsfrequenz: max. 200 kHz

Radiales Spiel:Max 0,025mm (bei 450 g Last)

Axiales Spiel:Max 0,075mm (bei 920 g Last);

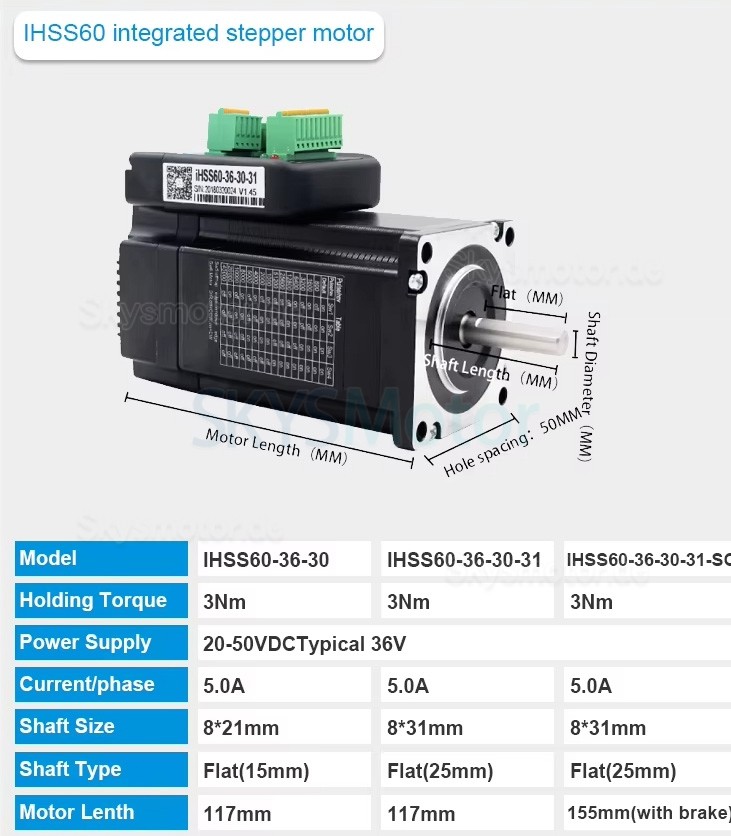

Physikalische Spezifikation:

Bauform: 57 x 57mm

Motorlänge:117mm/117mm/ 155mm(Mit Bremse)

Länge der Welle:21 mm/31mm/31mm

Wellendurchmesser: Φ8mm

Länge der D-Flachwelle:15mm/25mm

Gewicht: 1,15kg/1,55kg/1,75kg;
