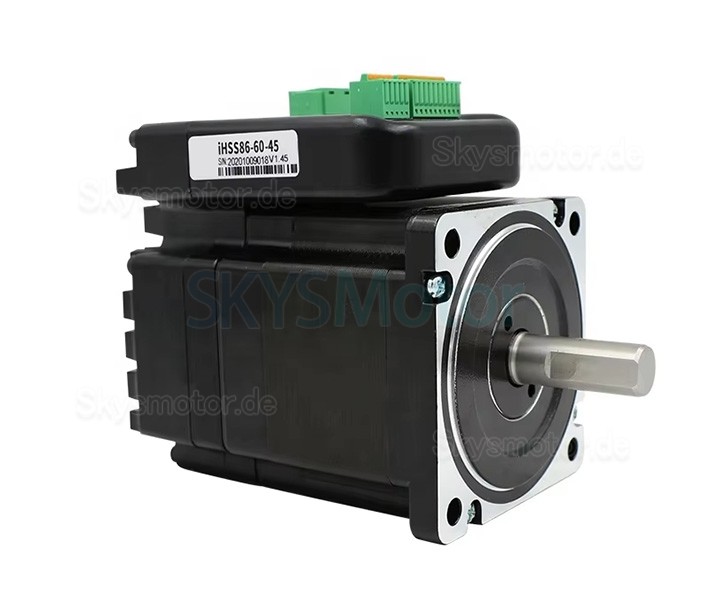

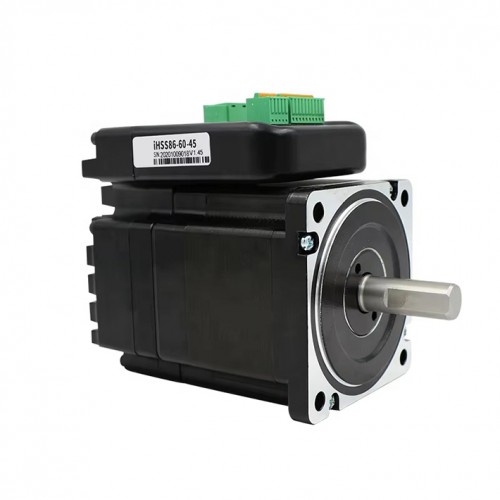

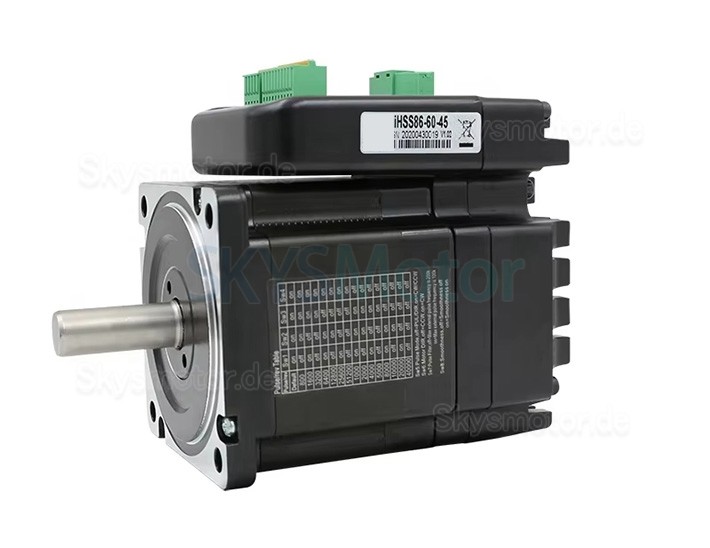

JMC NEMA 34 Integrierter Closed Loop Schrittmotor mit Treiber IHSS86-60-45 1,8 Grad 4,5Nm 6A 60V 2 Phasen

Der JMC NEMA 34 IHSS86-60-45 Closed-Loop integrierte Schrittmotor bietet eine kompakte Bauweise für platzsparende Montage. Er ermöglicht eine präzise Positionierung ohne Schrittverluste und nutzt eine technologie zur variablen Stromregelung für einen effizienten Betrieb. Der Motor arbeitet gleichmäßig mit geringer Vibration, auch bei niedrigen Drehzahlen, und verfügt über eine integrierte Beschleunigungs- und Verzögerungsregelung für verbessertes Anlauf- und Stoppverhalten. Unterstützt benutzerdefinierte Mikroschritte und bietet Schutzfunktionen gegen Überstrom, Überspannung und Positionsfehler. Status-LEDs zeigen den Betriebszustand an: Grün für Betrieb und Rot für Schutz- oder Offlinemodus.

Eigenschaften:

Integrierte, kompakte Bauweise zur Platzersparnis bei der Montage;

Kein Schrittverlust, hohe Positioniergenauigkeit;

Stromregelungstechnologie mit variabler Stromstärke, hohe Stromeffizienz;

Geringe Vibrationen, sanfte und zuverlässige Bewegungen bei niedrigen Geschwindigkeiten;

Integrierte Beschleunigungs- und Verzögerungssteuerung für deutlich verbessertes Anlauf- und Stoppverhalten.

Benutzerdefinierte Mikroschrittauflösung;

In der Regel keine Justierung erforderlich;

Schutzfunktionen gegen Überstrom, Überspannung und Positionsfehler;

Grünes Licht signalisiert Betriebszustand, rotes Licht zeigt Schutzmodus oder Offline-Zustand an.

Anwendungsbereiche:

Geeignet für kleine Fräsmaschinen, 3D-Drucker, Drehmaschinen, Roboter, Wickelmaschinen oder allgemeine Positionierungsaufgaben.

Kompatibel mit CNC-Steuerungen wie Beamicon, Estlcam, Mach3, Eding, LinuxCNC und vielen weiteren.

Elektrische Spezifikation:

Herstellerteilenummer:IHSS86-60-45

Anzahl der Phasen:2

Schrittwinkel:1,8 Grad

Schrittwinkelgenauigkeit:±0,09°

Haltemoment:4,5Nm

Nennstrom/Phase:6A

Nennspannung:60VDC

Stromversorgung:60VDC

Encoderzeile: 1000 Zeilen

Widerstand/Phase:0,43Ω±10%

Induktivität/Phase:2,7MH±20%

Maximale Temperaturerhöhung:80℃

Isolationsfestigkeit:500VDC

Rotorträgheitsmoment:690g.cm²

Pulsfrequenz: max. 200 kHz

Radiales Spiel:Max 0,025mm (bei 450 g Last)

Axiales Spiel:Max 0,075mm (bei 920 g Last);

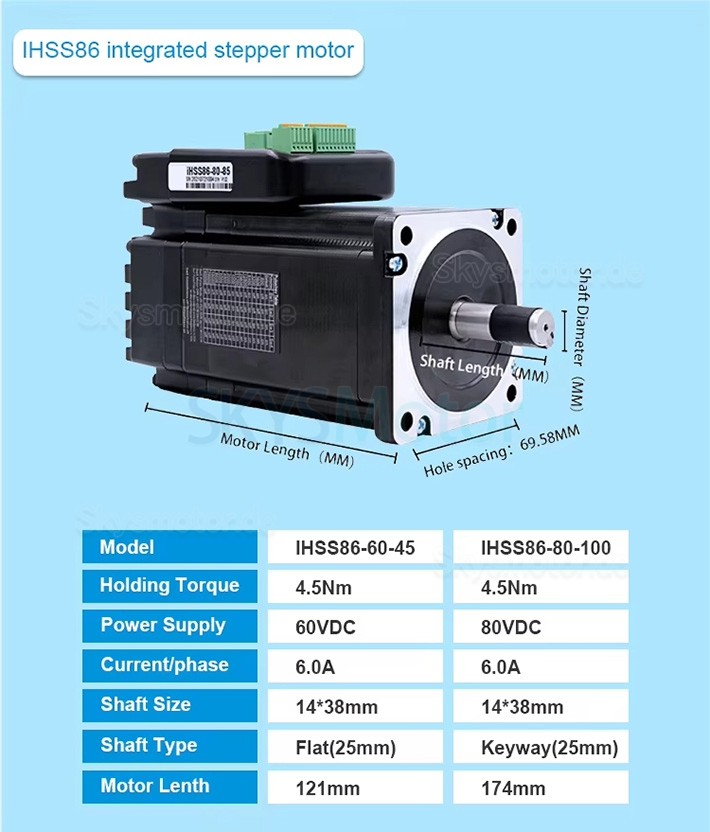

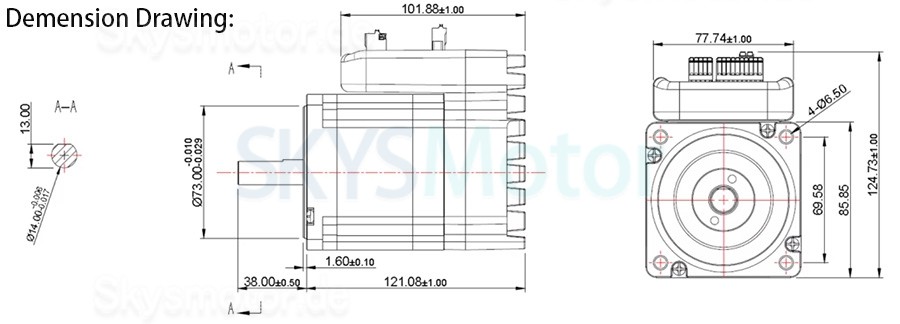

Physikalische Spezifikation:

Bauform: 86 x 86mm

Motorlänge:121mm

Länge der Welle:38mm

Wellendurchmesser: Φ14mm

Länge der D-Flachwelle:25mm

Gewicht: 3,1kg;
