ZXD/ZXZ-Serie wellengetriebe, übersetzungsverhältnis 30:1/50:1/80:1/100:1,20 bogensekunden

ZXD/ZXZ-Serie wellengetriebe, übersetzungsverhältnis 30:1/50:1/80:1/100 bogensekunden

Modelle:
ZXD8 - 7 mm Eingang

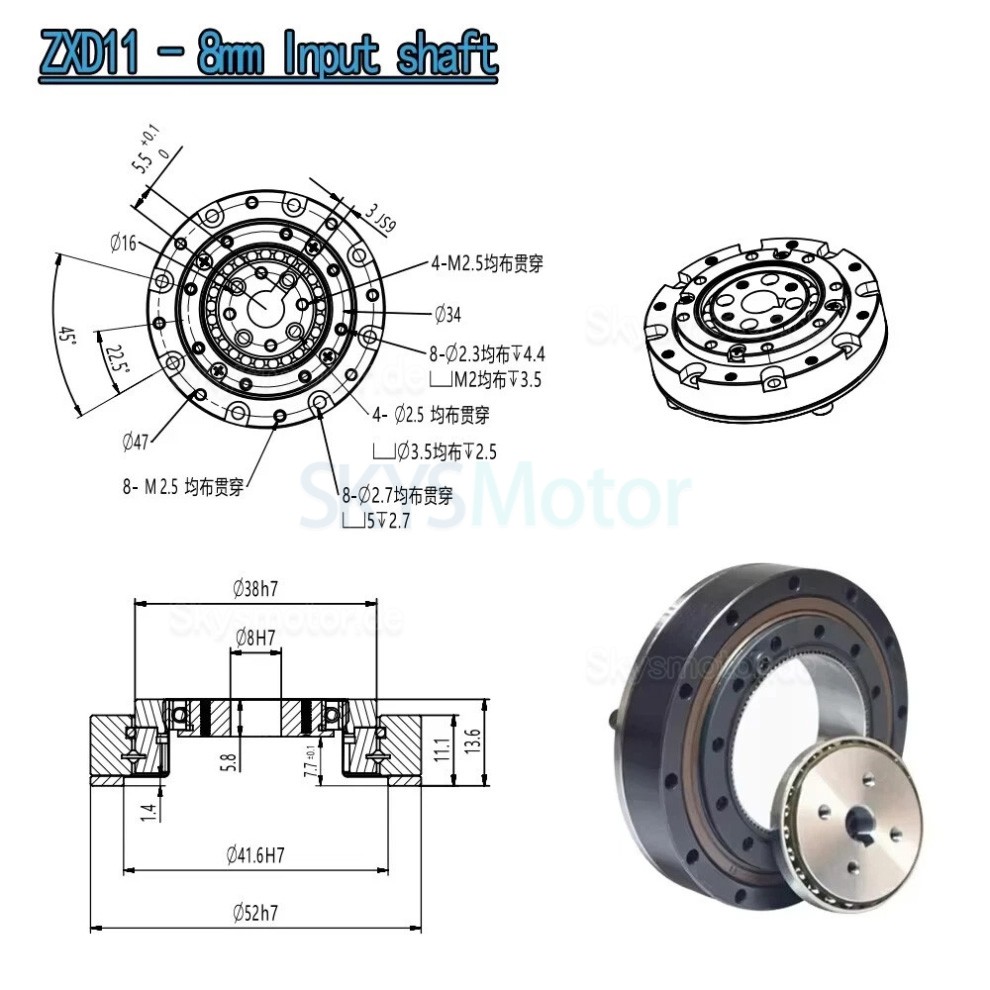

ZXD11 - 8 mm Eingang

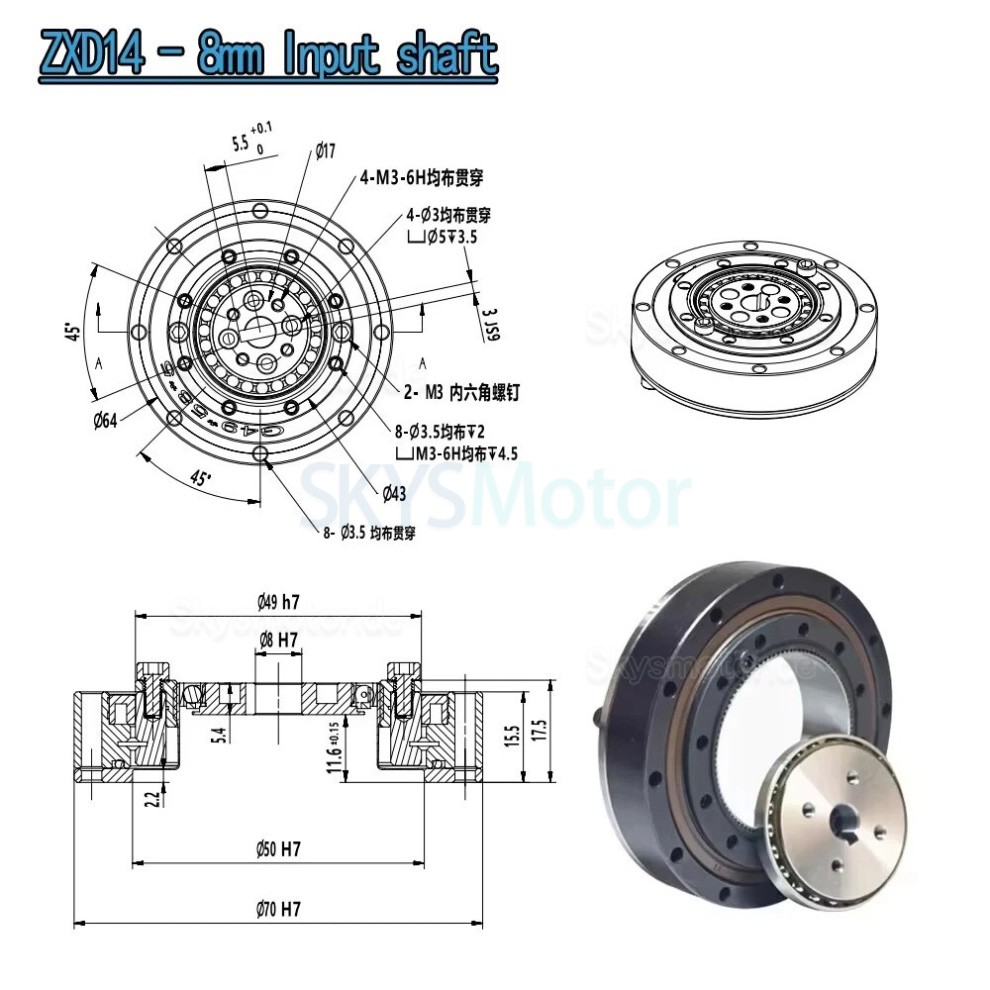

ZXD14 - 8 mm Eingang
ZXZ14 - 8 mm Eingang

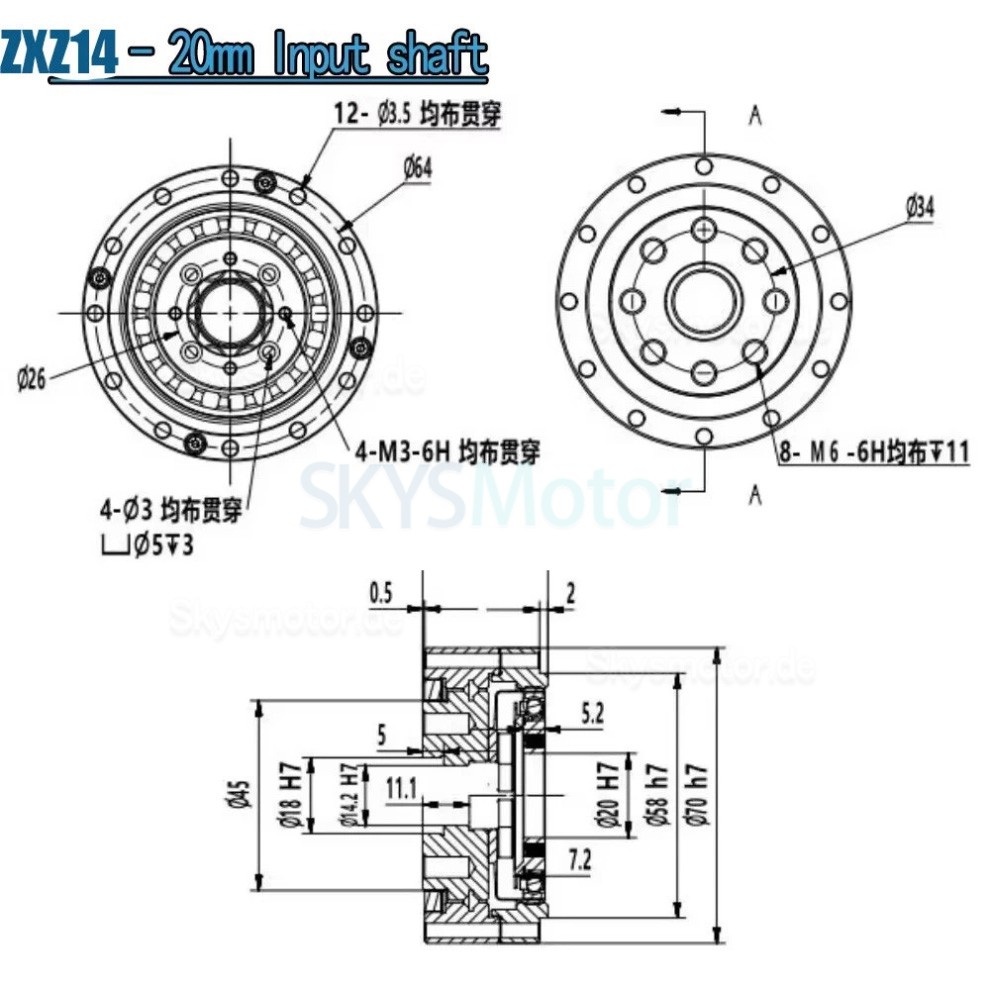

ZXZ14 - 20 mm Eingang
ZXZ14 - 20 mm Eingang

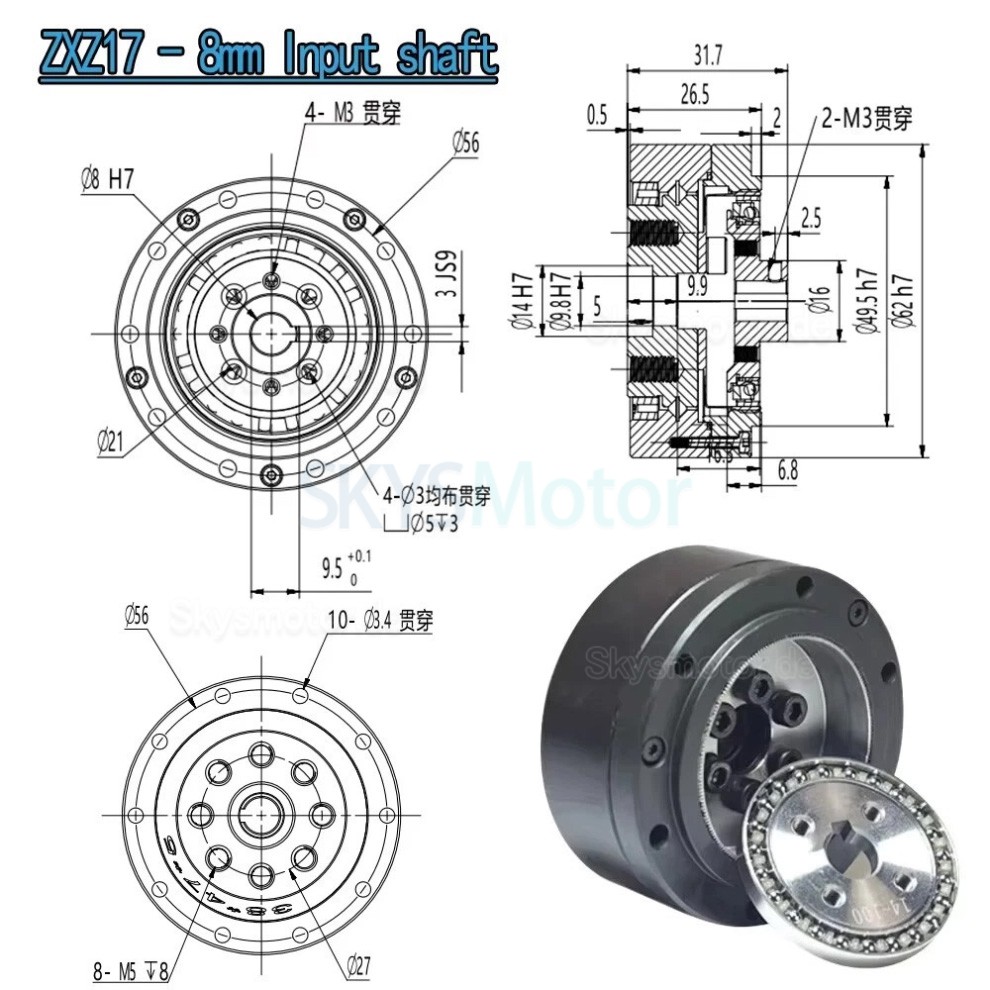

ZXZ17 - 8 mm Eingang

Merkmale:

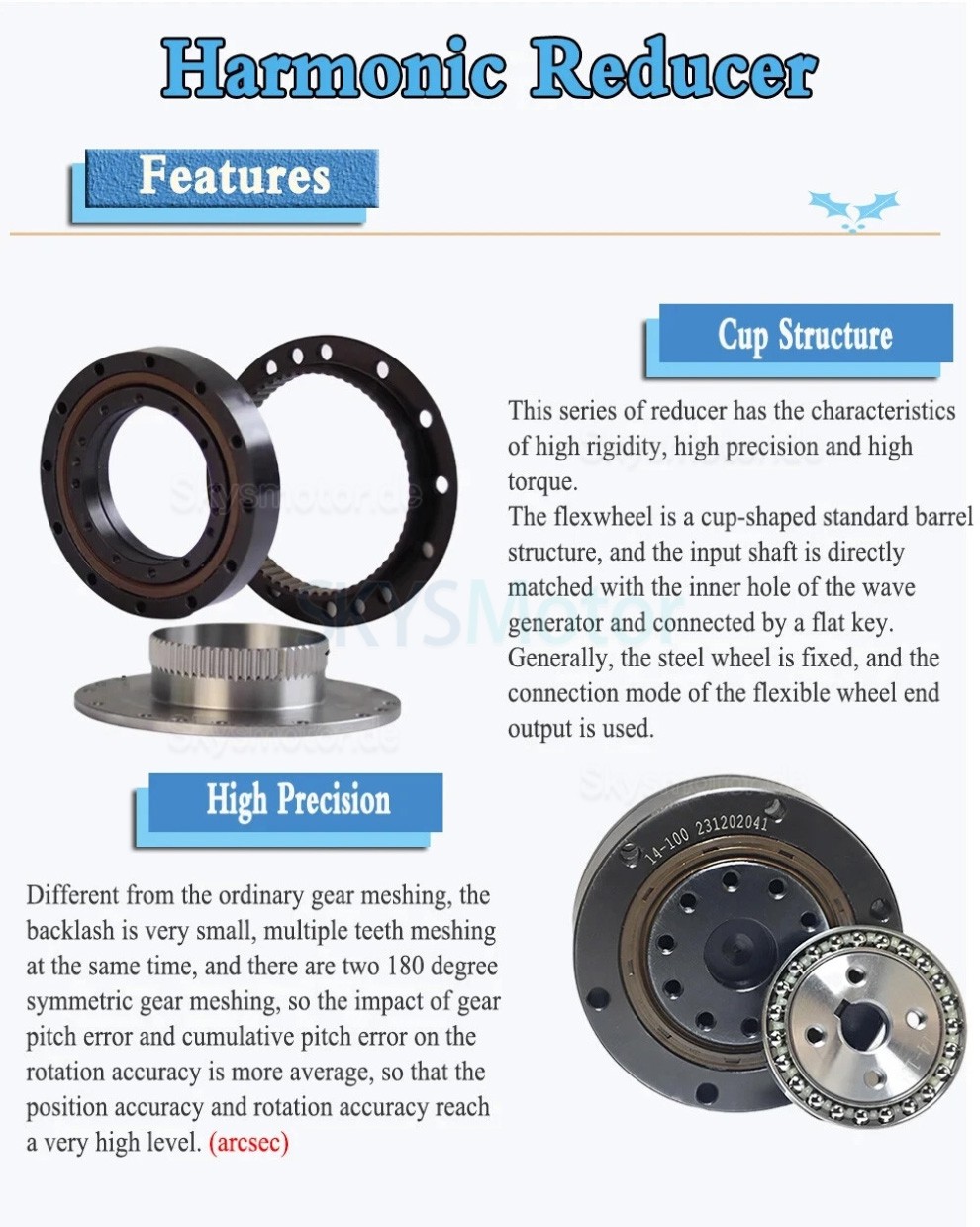

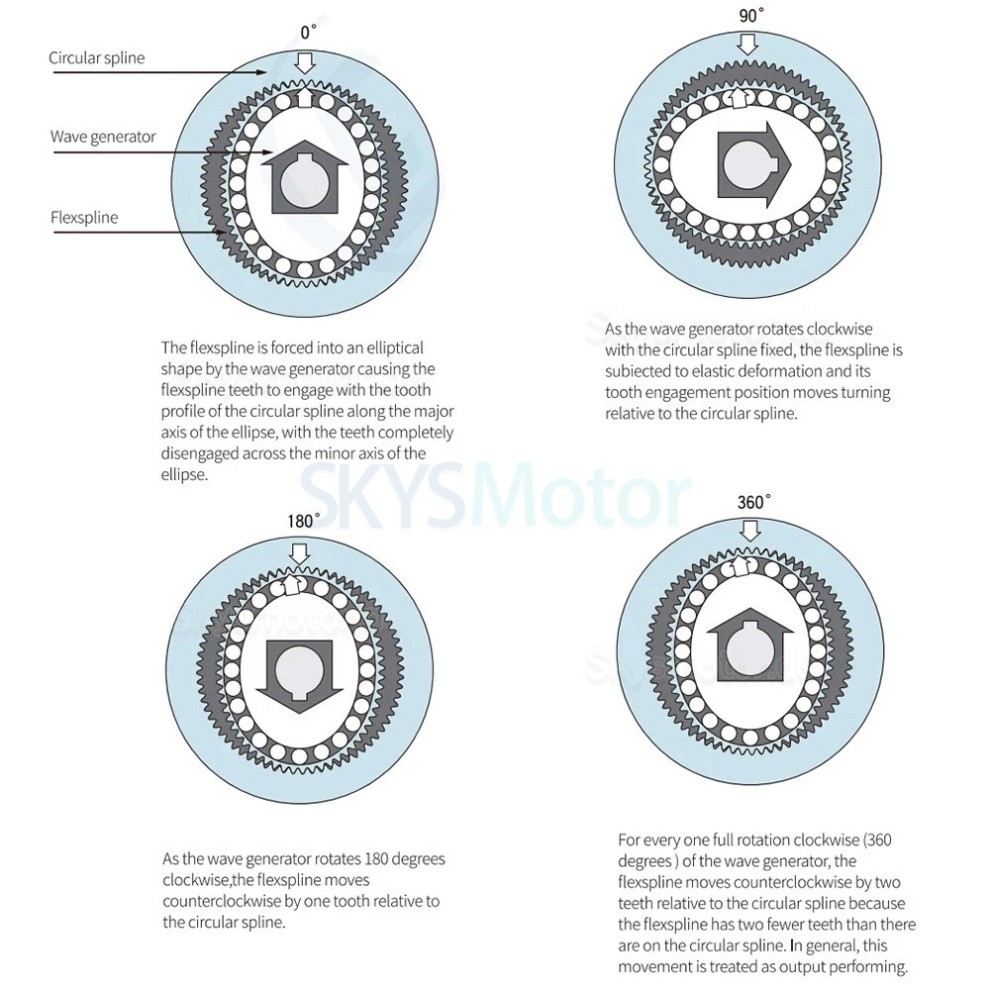

Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (im Abstand von 180°) ein, was dazu beiträgt, die Steigungsfehler gleichmäßig zu verteilen.

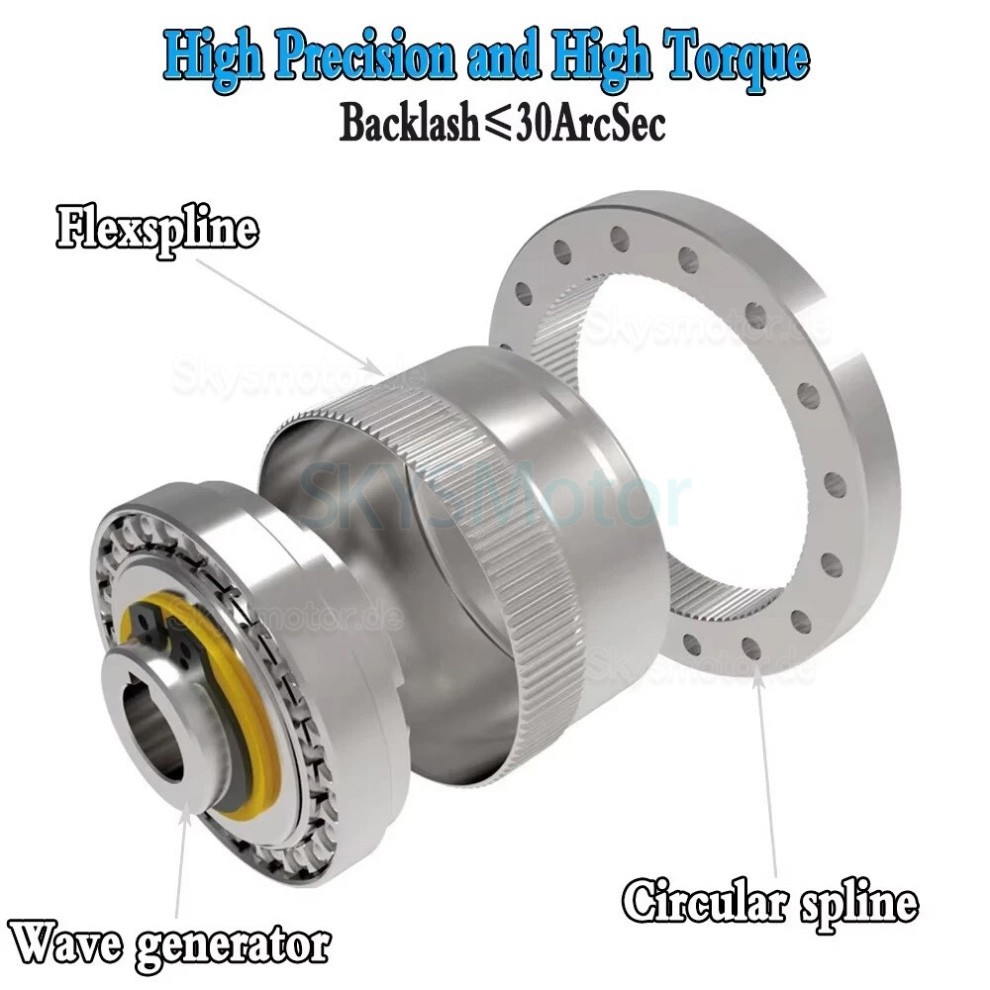

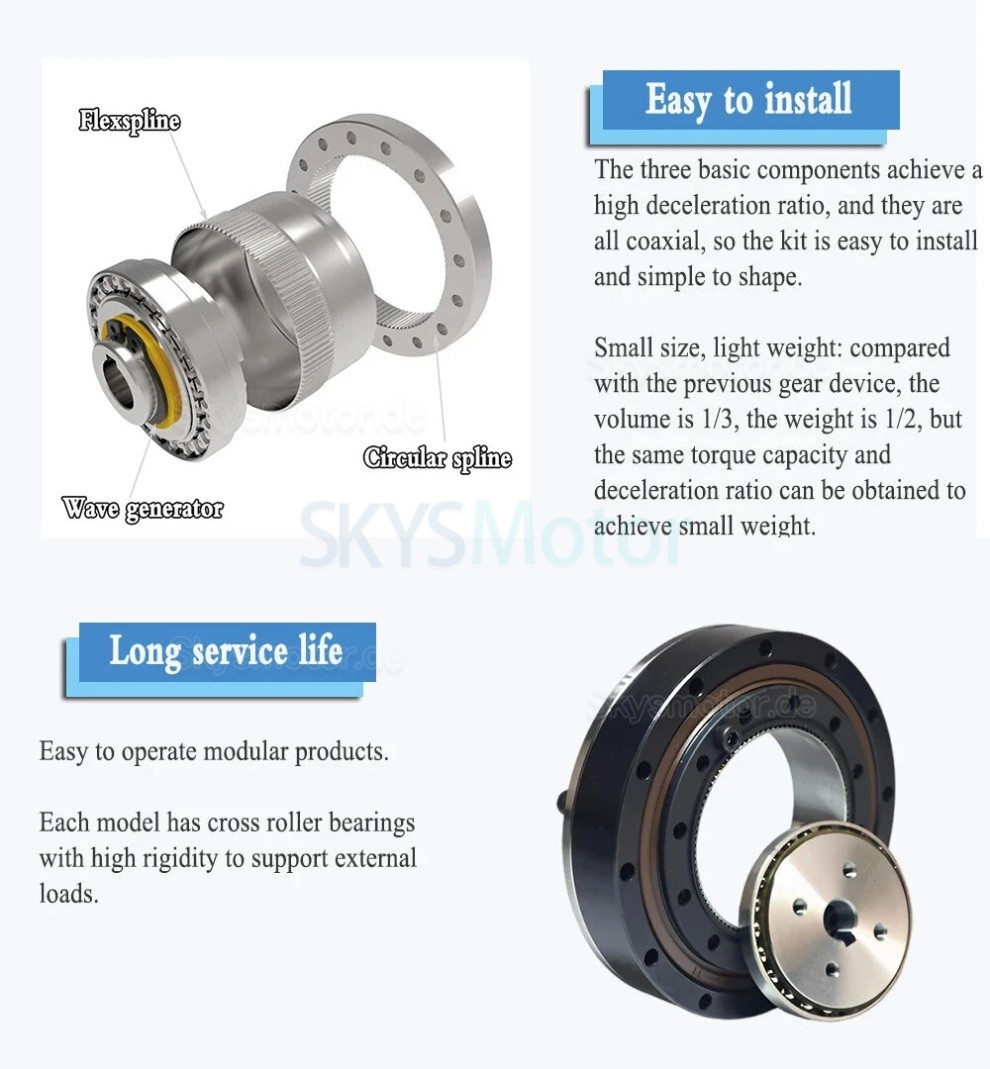

Das einstufige harmonische Reduziergetriebe bietet innerhalb einer kompakten koaxialen Struktur, die aus drei Hauptkomponenten besteht, ein Übersetzungsverhältnis zwischen i = 30–100.
Der Flächenkontakt-Eingriff mehrerer Zähne gleichzeitig trägt dazu bei, die Belastung pro Flächeneinheit zu reduzieren.
Im Vergleich zu herkömmlichen Zahnradsystemen trägt die Struktur dazu bei, das Gesamtvolumen und das Gewicht zu reduzieren.
Der Mechanismus unterstützt einen langfristigen Drehmomenttransfer unter geeigneten Betriebsbedingungen.
Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.

Anwendungen:

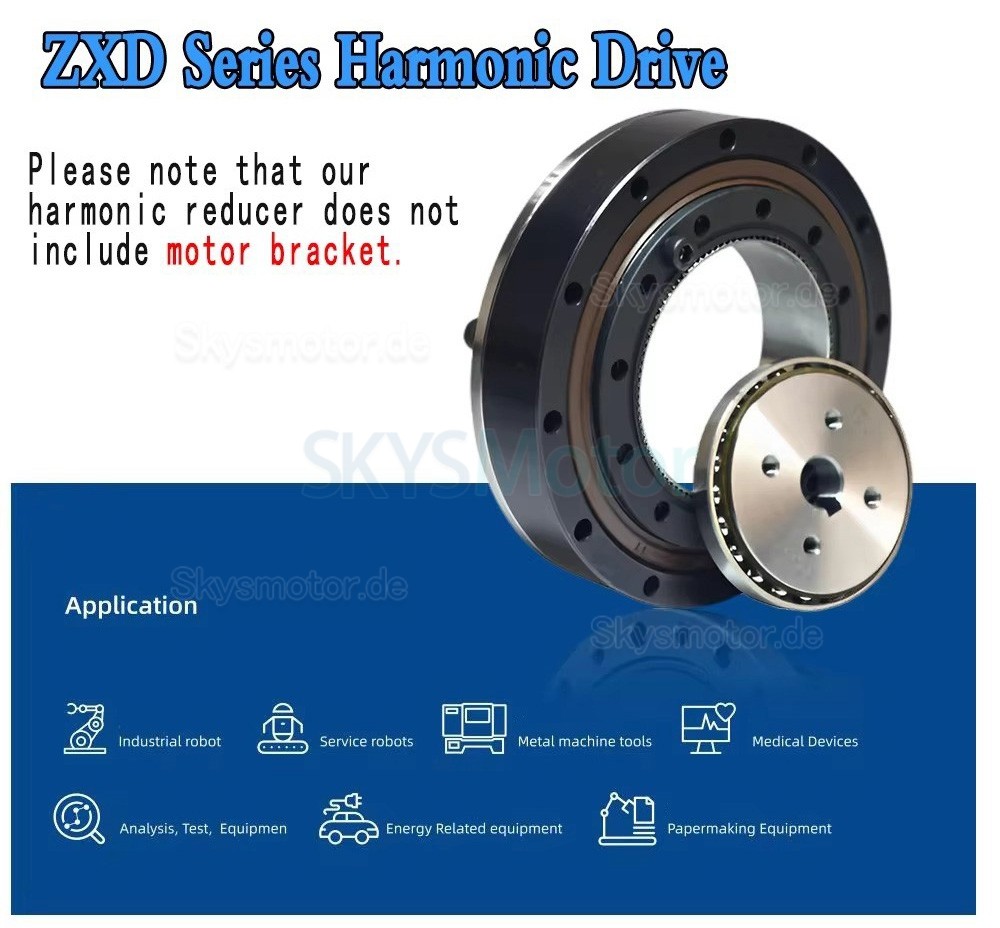

Einsetzbar in Bewegungssystemen, die eine präzise Positionierung erfordern, wie zum Beispiel: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkierungsgeräte, Dosieranlagen, optische oder rotierende Testplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie andere Automatisierungs- oder Messaufbauten.

Lieferumfang:
1 × Harmonisches Reduziergetriebe
1 × Motorflanschhalterung
